تفاصيل المنتج:
|
| نطاق القياس: | 0 - 2.5 جم / سم مكعب (0 - 2500 كجم / م 3) 0 ~ 100.0٪ | نطاق المعايرة: | 0 - 2.5 جم / سم مكعب (0 - 2500 كجم / م 3) 0 ~ 100.0٪ |
|---|---|---|---|
| صحة: | ± 0.002 جم / سم مكعب (± 2 كجم / م 3) ， ± 0.5٪ | التكرار: | ± 0.001 جم / سم مكعب (± 0.2 كجم / م 3) ± 0.1٪ |
| ضغط العمل: | 0 ~ 4 ميجا باسكال | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية -50 ~ 150 درجة مئوية |
| مزود الطاقة: | 24VDC ， ≥50 مللي أمبير | خرج الإشارة: | 4-20 مللي أمبير ， 0-1000 هرتز ， RS485 Modbus RTU |
| تسليط الضوء: | مقياس كثافة الشوكة PN40 FDM,مقياس كثافة الشوكة FDM 24VDC,جهاز إرسال كثافة الملاط 24VDC |
||

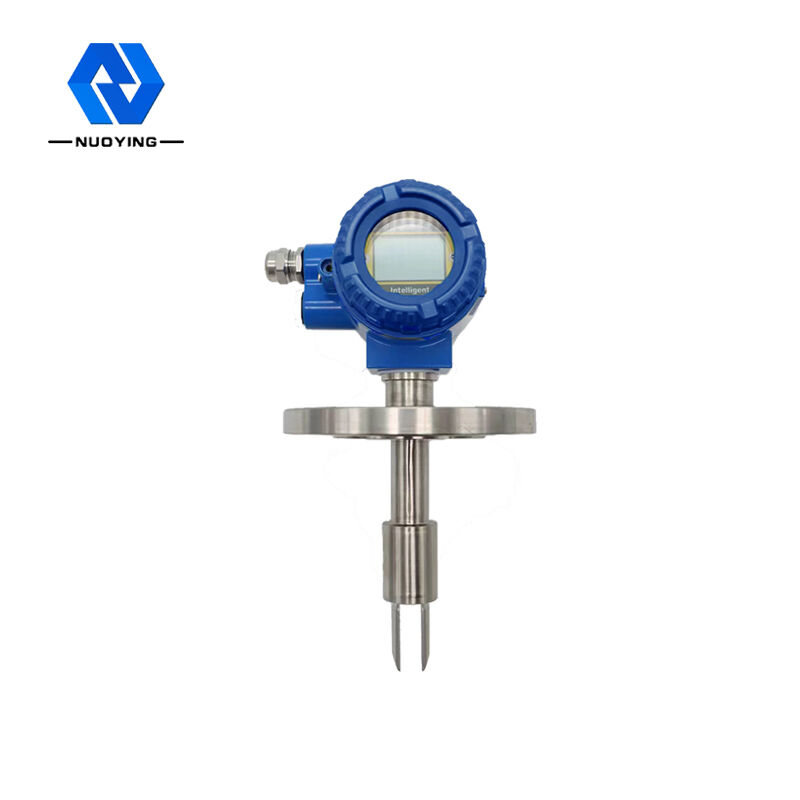

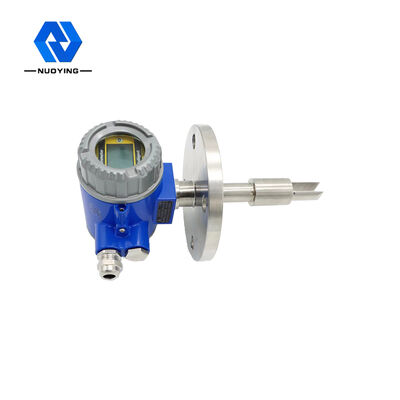

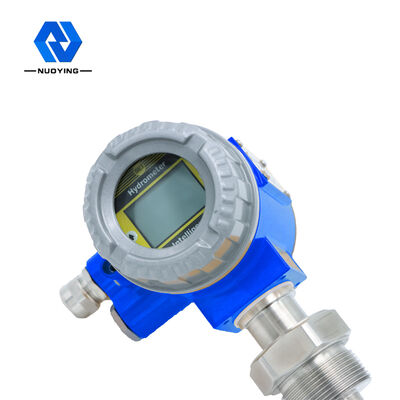

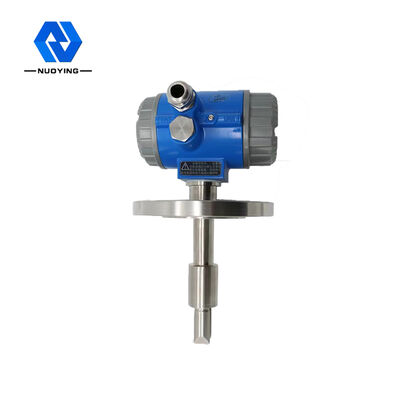

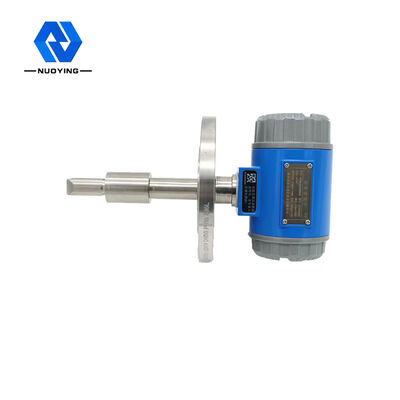

مقياس كثافة الرنين لشوكة ضبط NYDE
نيديعتمد مقياس كثافة المكونات الإضافية على تركيب المكونات الإضافية ويستخدم على نطاق واسع في خطوط الأنابيب.يتم تحديد كثافة الوسط في الخزانات المفتوحة والخزانات المغلقة بشكل مباشر من خلال تردد الاهتزاز الذي تتلقاه الشوكة الرنانة لجهاز الاستشعار الذي يتم إدخاله في الوسط.يوفر مستشعر درجة الحرارة المدمج في المستشعر تعويضًا لدرجة الحرارة.

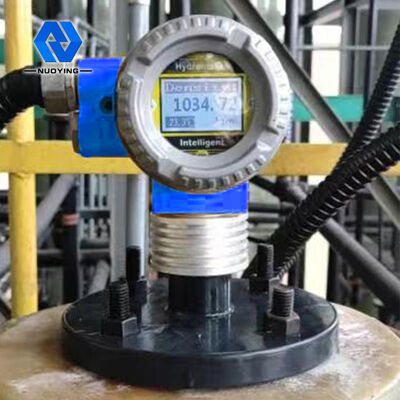

نطاق التطبيق: يمكن لمقياس الكثافة الإضافي إجراء اكتشاف الكثافة عبر الإنترنت في الوقت الفعلي.يمكن استخدامه للتحكم في عملية المنتجات ذات الكثافة كمعامل أساسي أو مراقبة الجودة مع نسبة صلبة أو نسبة تركيز كمرجع.تشمل الصناعات النموذجية صناعة البتروكيماويات ، وصناعة النبيذ ، وصناعة الأغذية ، والصناعات الدوائية ، ومعالجة المعادن (مثل الطين ، والكربونات ، والسيليكات ، وما إلى ذلك) ، والتي تُستخدم على وجه التحديد في اكتشاف الواجهة وخلط خطوط الأنابيب متعددة المنتجات في الصناعات المذكورة أعلاه. كشف الكثافة ، ومراقبة نقطة النهاية للمفاعل ، وكشف واجهة الفاصل.
مقياس كثافة الرنين لشوكة ضبط NYDE اصطلاحي حدود
| نطاق القياس | 0 - 2.5 جم / سم مكعب (0 - 2500 كجم / م 3)، 0 ~ 100.0٪ |
| نطاق المعايرة | 0 - 2.5 جم / سم مكعب (0 - 2500 كجم / م 3)، 0 ~ 100.0٪ |
| دقة القياس | ± 0.002 جم / سم مكعب (± 2 كجم / م 3) ، ± 0.5٪ |
| التكرار | ± 0.001 جم / سم مكعب (± 0.2 كجم / م 3) ± 0.1٪ |
| نطاق درجة حرارة متوسطة | -50 درجة مئوية ~ + 150 درجة مئوية |
| ضغط العمل | 4 ميجا باسكال |
| نطاق لزوجة السوائل | 0–600 cP |
| معامل درجة الحرارة | ＜ 0.1 كجم / م 3 / (± 0.5٪) بعد التصحيح |
| تأثير الإجهاد | ضئيلة |
| مستشعر درجة حرارة مدمج | جهاز استشعار رقمي |
| مادة مبللة | 316L ، 2205 الفولاذ المقاوم للصدأ ، 哈 C ، سبائك التيتانيوم |
| طلاء جسم الشوكة | معيار PTFE أو PFA |
| مزود الطاقة | 24VDC ، ≥50 مللي أمبير |
| خرج إشارة تناظرية | 4-20 مللي أمبير ، 0-1000 هرتز ، RS485 Modbus RTU |
| دقة الإخراج (20 ℃) | ± 0.1٪ من القراءة أو ± 0.05٪ FS |
| تكرار الإخراج (-40 ~ + 85) | ± 0.05٪ FS |
| عملية اتصال | ضجيج 50 PN16 DIN 50 PN40 |
| جيش الدفاع الإسرائيلي و RJT الصحية | |
| مستوى الحماية | IP67 |
| قيفة | سبائك الألومنيوم |
مقياس كثافة الرنين لشوكة ضبط NYDE التشغيل مبدأ

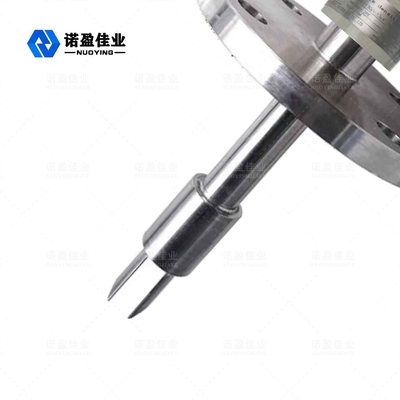

يعمل المستشعر على أساس مبدأ اهتزاز المكون ، والجزء المكون هو جزء من الشوكة الرنانة مغمورة في السائل المقاس.يحث جزء الشوكة الرنانة على الاهتزاز من خلال جهاز كهرضغطية داخلي مثبت في الطرف السفلي من جسم الشوكة.يتم الكشف عن تردد التذبذب بواسطة جهاز كهرضغطية ثانوي مثبت في الطرف الآخر من جسم الشوكة ، ثم يتم تضخيم الإشارة بواسطة الدائرة الموجودة في الأعلى.ترتبط كثافة السائل ارتباطًا وثيقًا بتردد الاهتزاز عندما يتدفق السائل المقاس.عندما تتغير كثافة السائل المقاس ، يتغير أيضًا تردد الاهتزاز عندما يتدفق السائل.من خلال المعادلة التالية ، يمكن حساب كثافة السائل المقاس بدقة.
D = K0 + K1T + K2T2
D = الكثافة غير المعايرة للوسط المقاس (كجم / م 3)
T = تردد الاهتزاز (μ s).
K0، K1، K2 = ثابت
في عملية الكشف عن الكثافة ، يمكن لمقياس الكثافة الإضافي NYDE أن يعوض تلقائيًا عن تأثير درجة الحرارة على كثافة (D) للوسيط المقاس ، والضغط ليس له تأثير كبير على الكثافة.
مقياس كثافة الرنين لشوكة ضبط NYDE ميزات التصميم
◎ مناسب للخزان أو خط الأنابيب أو التدفق أو قياس الكثافة المتوسطة الثابتة.مناسبة لقياس درجة الحرارة العالية ، ودرجة الحرارة المنخفضة ، وتحتوي على الشوائب ووسط اللزوجة العالية.
◎ جهاز تحويل إلكتروني قائم على المعالجات الدقيقة ، ووظائف معالجة وحساب وتشخيص متكاملة للإشارات.
يمكن استخدام القياس المستمر عبر الإنترنت لكثافة السائل ودرجة الحرارة ، والدقة العالية ، والأكثر أمانًا وموثوقية ، بشكل مباشر للتحكم في عملية الإنتاج.
◎ يمكنه الاتصال بجهاز الكمبيوتر مباشرة من خلال واجهة RS485.يمكن للمستخدمين تكوين العقد مباشرة وتشخيص الأعطال وتسجيل البيانات عبر الإنترنت.
يمكن حساب الكثافة الأساسية ونسبة التركيز ونسبة الكتلة ونسبة الحجم وغيرها من المعلمات أثناء قياس الكثافة ودرجة الحرارة.
هيكل ممتاز للحماية من الضغط الزائد ، واستقرار ممتاز في درجة الحرارة ، وختم لحام كامل ، وتصميم صلب وموثوق.
◎ سهل التركيب والاستخدام ، يمكن إدخال السائل في القراءة.
◎ سهولة الصيانة ، لا تنظيف منتظم.
◎ المعايرة بدون مصدر مرجعي قياسي ، ولا معايرة مختبرية ، ولا انقطاع للعملية.
يمكن استخدام النوع الآمن جوهريًا في المواقع الخطرة ، ويمكن تثبيت النوع الصحي في مواقع إنتاج الغذاء.
