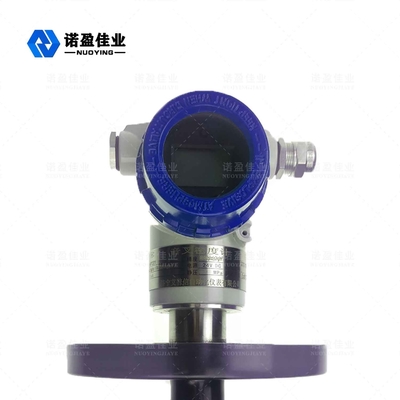

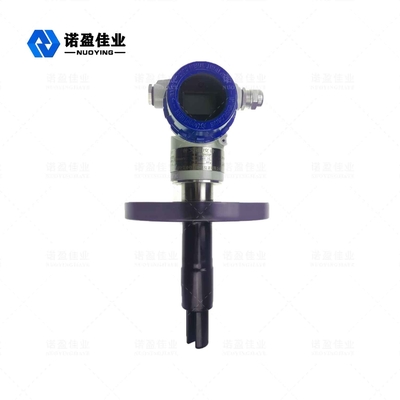

Modbus RTU Tuning Fork Density Meter Resonance Liquid Density Sensor

Modbus RTU Tuning Fork Density Meter Resonance Liquid Density Sensor

Modbus RTU Tuning Fork Density Meter Resonance Liquid Density Sensor
Modbus RTU Tuning Fork Density Meter Resonance Liquid Density Sensor Modbus RTU Tuning Fork Density Meter Resonance Liquid Density Sensor

صورة كبيرة :  Modbus RTU Tuning Fork Density Meter Resonance Liquid Density Sensor

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: NUOYINGJIAYE
إصدار الشهادات: Explosion-proof certificate
رقم الموديل: نيد
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: $800 to $3000
تفاصيل التغليف: تصدير التعبئة القياسية
وقت التسليم: 7 أيام عمل
شروط الدفع: تي / ت
القدرة على العرض: 200 جهاز كمبيوتر شخصى / الشهر السابق

Modbus RTU Tuning Fork Density Meter Resonance Liquid Density Sensor

وصف
نطاق القياس: 0 - 2.5 جم / سم مكعب (0 - 2500 كجم / م 3) 0 ~ 100.0٪ نطاق المعايرة: 0 - 2.5 جم / سم مكعب (0 - 2500 كجم / م 3) 0 ~ 100.0٪
صحة: ± 0.002 جم / سم مكعب (± 2 كجم / م 3) , ± 0.5٪ التكرار: ± 0.001 جم / سم مكعب (± 0.2 كجم / م 3) ± 0.1٪
ضغط العمل: 0 ~ 4 ميجا باسكال درجة حرارة التشغيل: -40 ~ 130 درجة مئوية -50 ~ 150 درجة مئوية
مزود الطاقة: 24VDC , ≥50 مللي أمبير خرج الإشارة: 4-20 مللي أمبير , 0-1000 هرتز , RS485 Modbus RTU
تسليط الضوء:

Modbus RTU Tuning Fork Density Meter

,

ومستشعر كثافة السائل بالرنين

,

ومقياس كثافة السوائل Modbus

NYDE Tuning Fork Resonance Density Meter 4 ~ 20Ma أو RS485 Modbus RTU 24VDC

مقياس كثافة الرنين لشوكة ضبط NYDE



نيديعتمد مقياس كثافة المكونات الإضافية على تركيب المكونات الإضافية ويستخدم على نطاق واسع في خطوط الأنابيب.يتم تحديد كثافة الوسط في الخزانات المفتوحة والخزانات المغلقة بشكل مباشر من خلال تردد الاهتزاز الذي تتلقاه الشوكة الرنانة لجهاز الاستشعار الذي يتم إدخاله في الوسط.يوفر مستشعر درجة الحرارة المدمج في المستشعر تعويضًا لدرجة الحرارة.

نطاق التطبيق: يمكن لمقياس الكثافة الإضافي إجراء اكتشاف الكثافة عبر الإنترنت في الوقت الفعلي.يمكن استخدامه للتحكم في عملية المنتجات ذات الكثافة كمعامل أساسي أو مراقبة الجودة مع نسبة صلبة أو نسبة تركيز كمرجع.تشمل الصناعات النموذجية صناعة البتروكيماويات ، وصناعة النبيذ ، وصناعة الأغذية ، والصناعات الدوائية ، ومعالجة المعادن (مثل الطين ، والكربونات ، والسيليكات ، وما إلى ذلك) ، والتي تُستخدم على وجه التحديد في اكتشاف الواجهة وخلط خطوط الأنابيب متعددة المنتجات في الصناعات المذكورة أعلاه. كشف الكثافة ، ومراقبة نقطة النهاية للمفاعل ، وكشف واجهة الفاصل.



مقياس كثافة الرنين لشوكة ضبط NYDE اصطلاحي حدود



نطاق القياس 0 - 2.5 جم / سم مكعب (0 - 2500 كجم / م 3)، 0 ~ 100.0٪
نطاق المعايرة 0 - 2.5 جم / سم مكعب (0 - 2500 كجم / م 3)، 0 ~ 100.0٪
دقة القياس ± 0.002 جم / سم مكعب (± 2 كجم / م 3) ، ± 0.5٪
التكرار ± 0.001 جم / سم مكعب (± 0.2 كجم / م 3) ± 0.1٪
نطاق درجة حرارة متوسطة -50 درجة مئوية ~ + 150 درجة مئوية
ضغط العمل 4 ميجا باسكال
نطاق لزوجة السوائل 0–600 cP
معامل درجة الحرارة < 0.1 كجم / م 3 / (± 0.5٪) بعد التصحيح
تأثير الإجهاد ضئيلة
مستشعر درجة حرارة مدمج جهاز استشعار رقمي
مادة مبللة 316L ، 2205 الفولاذ المقاوم للصدأ ، 哈 C ، سبائك التيتانيوم
طلاء جسم الشوكة معيار PTFE أو PFA
مزود الطاقة 24VDC ، ≥50 مللي أمبير
خرج إشارة تناظرية 4-20 مللي أمبير ، 0-1000 هرتز ، RS485 Modbus RTU
دقة الإخراج (20 ℃) ± 0.1٪ من القراءة أو ± 0.05٪ FS
تكرار الإخراج (-40 ~ + 85) ± 0.05٪ FS
عملية اتصال ضجيج 50 PN16 DIN 50 PN40
جيش الدفاع الإسرائيلي و RJT الصحية
مستوى الحماية IP67
قيفة سبائك الألومنيوم



مقياس كثافة الرنين لشوكة ضبط NYDE التشغيل مبدأ

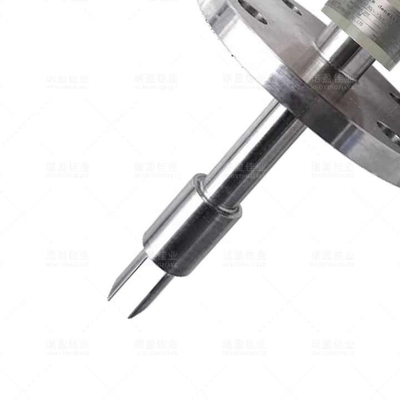

يعمل المستشعر على أساس مبدأ اهتزاز المكون ، والجزء المكون هو جزء من الشوكة الرنانة مغمورة في السائل المقاس.يحث جزء الشوكة الرنانة على الاهتزاز من خلال جهاز كهرضغطية داخلي مثبت في الطرف السفلي من جسم الشوكة.يتم الكشف عن تردد التذبذب بواسطة جهاز كهرضغطية ثانوي مثبت في الطرف الآخر من جسم الشوكة ، ثم يتم تضخيم الإشارة بواسطة الدائرة الموجودة في الأعلى.ترتبط كثافة السائل ارتباطًا وثيقًا بتردد الاهتزاز عندما يتدفق السائل المقاس.عندما تتغير كثافة السائل المقاس ، يتغير أيضًا تردد الاهتزاز عندما يتدفق السائل.من خلال المعادلة التالية ، يمكن حساب كثافة السائل المقاس بدقة.

D = K0 + K1T + K2T2

D = الكثافة غير المعايرة للوسط المقاس (كجم / م 3)

T = تردد الاهتزاز (μ s).

K0، K1، K2 = ثابت

في عملية الكشف عن الكثافة ، يمكن لمقياس الكثافة الإضافي NYDE أن يعوض تلقائيًا عن تأثير درجة الحرارة على كثافة (D) للوسيط المقاس ، والضغط ليس له تأثير كبير على الكثافة.





مقياس كثافة الرنين لشوكة ضبط NYDE التركيب الميكانيكي



على عكس مستشعر كثافة الأنبوب ، فإن الجزء الشوكة لمقياس كثافة المكونات غير مغلق تمامًا.



جدار الأنابيب أو الحاوية

تأثير الحدود للجدار على المائع بالإضافة إلى تأثير اللزوجة لوسط القياس نفسه ، سيكون لهذه التأثيرات تأثير معين على معايرة قياس المستشعر.من أجل التغلب على هذه ، في البيئات المختلفة ، قمنا بتلخيص وتعيين طريقة التثبيت وقطر الأنبوب مسبقًا لتسهيل الاختيار في ظل نفس الظروف.



تثبيت

اساسي

فتحة جانبية على شكل حرف T.

تركيب المكونات

فتحة جانبية على شكل حرف T.



تعليمات

يدخل جسم الشوكة مباشرة إلى السائل الرئيسي

يتم سحب جسم الشوكة إلى جانب خط الأنابيب لتجنب السائل الرئيسي ، ثم يتم سحبه بواسطة

25 ملم

معدل المد و الجزر معدل التدفق خلال الشوكة هو 0-1 م / ث معدل تدفق الأنبوب الرئيسي هو 1-5m / s
نطاق اللزوجة ماكس 600Cp الحد الأقصى 100 سنتي بواز (تصل إلى 250 سنتي بواز في الحالات الفردية)
درجة حرارة -50-150 -50-150



حجم الأنبوب الرئيسي

≥ خط أنابيب أفقي 100 مم (4 ″) ؛

≥ أنبوب عمودي 150 مم

(4 ″) ؛



≥50 مم (2 ″)







عيب





لا ينطبق على:

معدل التدفق غير المستقر

قطر الأنبوب الرئيسي أقل من DN100

1. محلول ندف (مثل اللب ، إلخ)
2. معدل التدفق غير المستقر
3. محاليل ذات لزوجة مدببة
4. قطر الأنبوب الرئيسي أقل من DN50
5. الحالات التي يكون فيها تأثير درجة الحرارة كبيرًا



حساب معدل التدفق

V = Q / (1/4 * π * d2) مثال: معدل التدفق 20 م 3 / ساعة ، قطر الأنبوب 100 مم

V = 20/3600 / (1/4 * 3.14 * 0.1 * 0.1) = 0.7 م / ث



موقع التثبيت

من أجل التأكد من أن مقياس الكثافة يمكنه القياس بدقة وعرض الاستقرار ، يجب ألا يزيد معدل تدفق الوسيط المقاس عن 1 متر / ثانية ، ويجب أن يكون قطر خط الأنابيب المثبت عليه مقياس الكثافة أكبر من أو يساوي 159 ملم.يجب تثبيت موقع مقياس الكثافة بعيدًا قدر الإمكان عن المضخة ، ويفضل أن تكون المسافة أكبر من 5 أمتار ؛عندما يكون معدل التدفق أكبر من 1 م / ث ، استخدم تركيب القطر الموسع.عندما يزيد معدل التدفق بمقدار 1 متر ، يزداد قطر أنبوب مقياس الكثافة بمقدار 1.5 مرة.يجب أن يكون هناك قسم أنبوب مستقيم 600 مم قبل الجهاز وقسم أنبوب مستقيم 300 مم خلف الجهاز.يكون السائل في حالة رقائقية عندما يتدفق عبر جسم الشوكة ،

كما هو مبين في الشكل: التثبيت الأفقي لخط الأنابيب الأفقي



Modbus RTU Tuning Fork Density Meter Resonance Liquid Density Sensor 0



أنبوب عمودي مخفض متراكز يتم إدخاله مباشرة في السائل



Modbus RTU Tuning Fork Density Meter Resonance Liquid Density Sensor 1



مخفض متراكز أنبوب أفقي أنبوب أفقي منظر علوي



Modbus RTU Tuning Fork Density Meter Resonance Liquid Density Sensor 2
