تفاصيل المنتج:
|
| نطاق القياس: | 30 م | نوع الهوائي: | هوائي كابل درجة حرارة عالية |
|---|---|---|---|
| درجة حرارة التشغيل: | -40 ~ 250 درجة مئوية | خرج الإشارة: | 4-20mA ، 4-20mA / هارت |
| ضغط العملية: | -0.1-4 ميجا باسكال ، -1 ~ 40 بار | مزود الطاقة: | 24VDC / 220VAC |
| درجة الحماية: | IP67 | تكرر: | 1.8 جيجا هرتز |

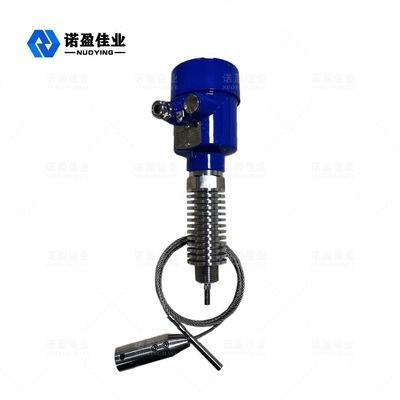

NYRD701 (نوع درجة الحرارة المرتفعة) موجة موجّهة 1.8 جيجاهرتز رادار مستوى متر
مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى يعتمد على مبدأ انعكاس المجال الزمني (TDR).تنتشر النبضات الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل أو المسبار الفولاذي بسرعة الضوء.ينعكس جزء من نبضة مقياس المستوى لتشكيل صدى والعودة إلى جهاز إرسال النبض على طول المسار نفسه.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة خلال تلك الفترة ، ويُحسب ارتفاع مستوى السائل.
رادار مستوى مترالمقياس التقني
| تطبيق نموذجي | السوائل والمساحيق والجسيمات الصلبة والوسائط المسببة للتآكل |

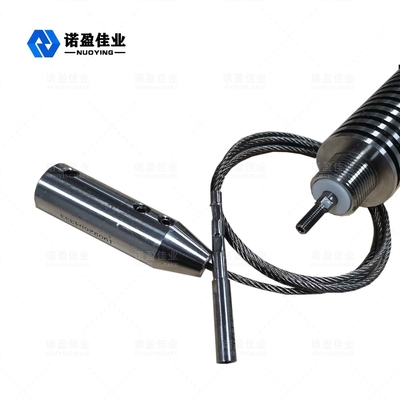

| مادة الهوائي | كابل مرن / 304 / PTFE (اختياري) |
| نطاق القياس | 30 م |
| صحة | ± 1 مم |
| مزود الطاقة | 24 VDC (سلكان ، أربعة أسلاك) |
| درجة حرارة متوسطة | -40 درجة مئوية + 250 درجة مئوية |
| ضغط | ه -0.1 ～ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، شفة (اختياري) |
| فئة الحماية | IP65 |
| درجة مقاومة للانفجار | ExiaⅡCT6 (اختياري) |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!

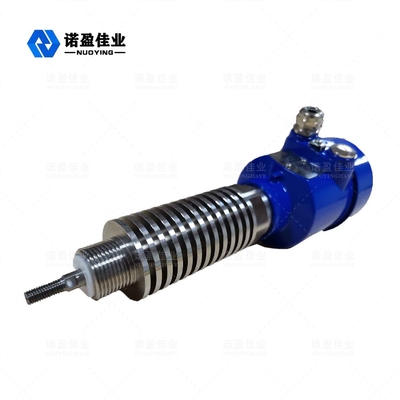

هوائي مقياس مستوى الرادار الموجه للانضمام إلى هيكل المبرد ، المبرد هو نوع من الأجهزة الكهربائية المستخدمة في جهاز تبريد مكون الإلكترون الساخن ، مصنوع أكثر من 304/316 من المواد مثل هيكل صفائح الفولاذ المقاوم للصدأ.يمكن للمشتت الحراري أن يجعل الحرارة المنبعثة من المكونات أكثر فعالية في التوصيل ، بحيث يمكن تطبيق المنتج في مناسبات درجات الحرارة المرتفعة.
رادار مستوى مترميزات التصميم
◎ يستخدم مقياس مستوى الرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتقنية معالجة الصدى الفريدة من نوعها Echo Discovery ، وقياس الاتصال ، ودقة القياس العالية والقياس الأكثر دقة.في نفس الوقت ، الرادار الموجي الموجه مقاوم للالتصاق ولا يتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ تجعل مجموعة متنوعة من طرق اتصال العملية وأنواع مكونات الكشف سلسلة 70X من مقاييس مستوى رادار الموجة الموجهة مناسبة لمختلف ظروف العمل والتطبيقات المعقدة.مثل: ارتفاع درجة الحرارة والضغط العالي ووسط ثابت عازل صغير.
◎ باستخدام وضع العمل النبضي ، يكون للمنتج طاقة انبعاث منخفضة للغاية ، ويمكن تثبيته في العديد من المعادن وغير المعدنية
حاويات دون الإضرار بجسم الإنسان والبيئة.
رادار مستوى مترمتطلبات التثبيت
طريقة التثبيت القياسية
◎ يوصى بالتركيب عند 1/4 أو 1/6 من قطر الحاوية.
ملحوظة: الحد الأدنى للمسافة من جدار الخزان هو L0≥300mm ، H0≥50mm.
الابتعاد عن المدخل والمخرج.
◎ احتفظ بعيدًا عن العوائق مثل مفاتيح الحد ، وملفات التسخين ، والمحرضين ، وما إلى ذلك. ملاحظة: المسافة بين المسبار والعائق 200 مم.
◎ عندما تكون الحاوية عبارة عن علبة معدنية ، يجب ألا يلمس الرادار جدار العلبة وأسفلها في النطاق الكامل.
◎ إذا كان الجزء السفلي من الحاوية مدببًا ، فيمكن تثبيت الرادار في منتصف الجزء العلوي من الخزان.
◎ يجب أن يكون ارتفاع الأنبوب القصير للتركيب L1-10 سم.
