تفاصيل المنتج:
|
| نطاق القياس: | 6 م | نوع الهوائي: | هوائي مضاد للتآكل |
|---|---|---|---|
| مادة الهوائي: | 304 + PTFE ، 316L + PTFE (اختياري) | عملية اتصال: | سن اللولب ، شفة (اختياري) ، |
| صحة: | ± 1 مم | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية |
| خرج الإشارة: | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) | ضغط العملية: | -0.1-2 ميجا باسكال |

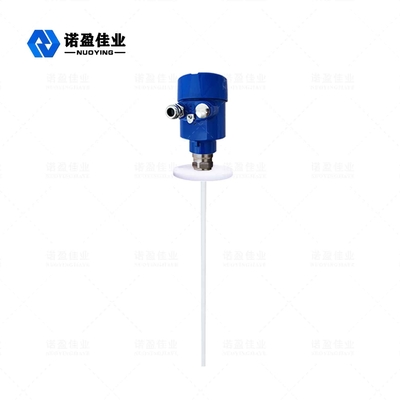

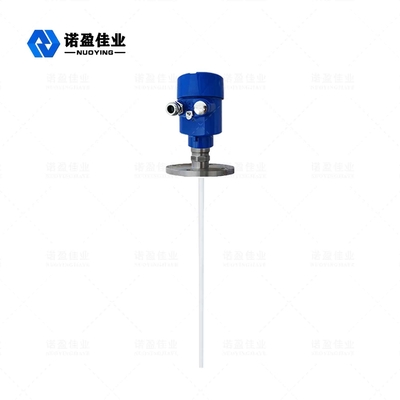

NYRD702 PTFEموجة موجّهة 1.8 جيجاهرتز رادار مستوى متر
مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى يعتمد على مبدأ انعكاس المجال الزمني (TDR).تنتشر النبضات الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل أو المسبار الفولاذي بسرعة الضوء.ينعكس جزء من نبضة مقياس المستوى لتشكيل صدى والعودة إلى جهاز إرسال النبض على طول المسار نفسه.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة خلال تلك الفترة ، ويُحسب ارتفاع مستوى السائل.
مقياس مستوى الرادار الموجّه المضاد للتآكل NYRD702 هو أكثر ملاءمة لمراقبة مستوى وسط التآكل القوي ، مثل محلول حمض الهيدروكلوريك ، محلول حمض النيتريك ، حمض الهيدروبروميك ، حمض الكبريتيك المخفف وما إلى ذلك.
رادار مستوى مترالمقياس التقني
| تطبيق نموذجي | السوائل والمساحيق والجسيمات الصلبة والوسائط المسببة للتآكل |
| مادة الهوائي | PTFE (اختياري) |
| نطاق القياس | 6 م |
| صحة | ± 1 مم |
| مزود الطاقة | 24 VDC (سلكان ، أربعة أسلاك) |
| درجة حرارة متوسطة | -40 + 130 ، -40 + 250 درجة |
| ضغط | ه -0.1 ～ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، شفة (اختياري) |
| فئة الحماية | IP67 |
| درجة مقاومة للانفجار | ExiaⅡCT6 (اختياري) |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
تنتشر نبضات الميكروويف عالية التردد المنبعثة من الرادار الموجي الموجه على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وعندما تصادف الوسيط المقاس ، بسبب التغيير المفاجئ في ثابت العزل ، فإنها تسبب انعكاسًا وجزءًا من طاقة النبض تنعكس مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.
◎ أدخل
رادار الموجة الموجهة هو أداة قياس تقوم على مبدأ السفر عبر الزمن.تعمل موجة الرادار بسرعة الضوء ، ويمكن تحويل وقت التشغيل إلى إشارة مستوى من خلال المكونات الإلكترونية.يصدر المسبار نبضات عالية التردد وينتشر على طول مسبار الكابل أو القضيب.عندما تلتقي النبضات بسطح المادة ، فإنها تنعكس للخلف ويستقبلها جهاز الاستقبال في الجهاز ، ويتم تحويل إشارة المسافة إلى إشارة مستوى.
يتم إرسال إشارة النبضة المنعكسة إلى جزء الدائرة الإلكترونية من الجهاز على طول الكابل أو مسبار القضيب ، ويقوم المعالج الدقيق بمعالجة الإشارة لتحديد الصدى الناتج عن نبضة الميكروويف على سطح المادة.يتم إكمال تحديد إشارة الصدى الصحيح بواسطة برنامج النبض ، والمسافة D من سطح المادة تتناسب مع الوقت الذي يستغرقه السفر T من
نبض:
D = C × T / 2 ، حيث C هي سرعة الضوء
نظرًا لأن المسافة E للخزان الفارغ معروفة ، فإن مستوى المادة L هو: L = ED
◎ تصدير
تم الضبط عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معلمات التطبيق ، ستقوم معلمات التطبيق تلقائيًا بتكييف الأداة مع بيئة القياس ، بما يتوافق مع إخراج 4- 20mA.
رادار مستوى مترمتطلبات التثبيت
طريقة التثبيت القياسية
◎ يوصى بالتركيب عند 1/4 أو 1/6 من قطر الحاوية.
ملحوظة: الحد الأدنى للمسافة من جدار الخزان هو L0≥300mm ، H0≥50mm.
الابتعاد عن المدخل والمخرج.
◎ احتفظ بعيدًا عن العوائق مثل مفاتيح الحد ، وملفات التسخين ، والمحرضين ، وما إلى ذلك. ملاحظة: المسافة بين المسبار والعائق 200 مم.
◎ عندما تكون الحاوية عبارة عن علبة معدنية ، يجب ألا يلمس الرادار جدار العلبة وأسفلها في النطاق الكامل.
◎ إذا كان الجزء السفلي من الحاوية مدببًا ، فيمكن تثبيت الرادار في منتصف الجزء العلوي من الخزان.
◎ يجب أن يكون ارتفاع الأنبوب القصير للتركيب L1-10 سم.
