تفاصيل المنتج:
|
| نطاق القياس: | كابل 20 م ، قضيب 6 م | تطبيق نموذجي: | سائل ثابت عازل منخفض |
|---|---|---|---|
| مادة: | 304،316 لتر (اختياري) | عملية اتصال: | شفة (اختياري) ، |
| ضغط العملية: | -0.1-4 ميجا باسكال ، -1 ~ 40 بار | خرج الإشارة: | 4-20mA / هارت / RS485 (مودبوس) |
| درجة مقاومة للانفجار: | Exia II C T6 Ga | فئة الحماية: | IP67 |

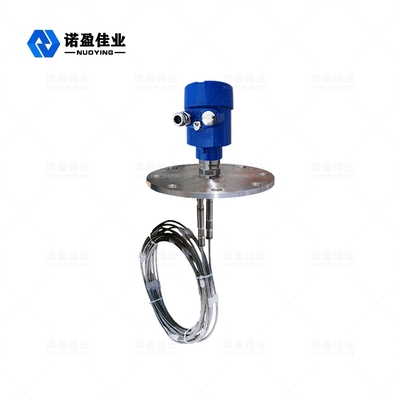

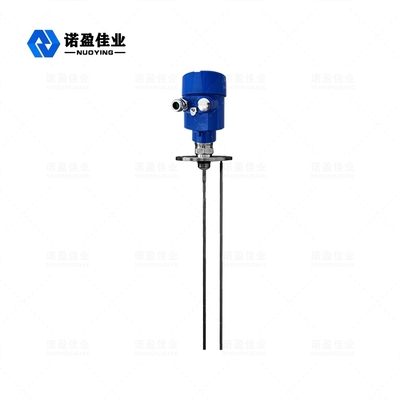

NYRD703 موجة إرشادية 1.8 جيجاهرتز رادار مستوى متر
مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى يعتمد على مبدأ انعكاس المجال الزمني (TDR).تنتشر النبضات الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل أو المسبار الفولاذي بسرعة الضوء.ينعكس جزء من نبضة مقياس المستوى لتشكيل صدى والعودة إلى جهاز إرسال النبض على طول المسار نفسه.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة خلال تلك الفترة ، ويُحسب ارتفاع مستوى السائل.
رادار مستوى مترالمقياس التقني
| تطبيق نموذجي | السوائل ، سائل ثابت عازل منخفض |
| مادة الهوائي | كابل مرن / 304 / PTFE (اختياري) |
| نطاق القياس | 0 ~ 20 م (كابل) ، 0 ~ 6 م |
| صحة | ± 1 مم |
| مزود الطاقة | 24 VDC (سلكان ، أربعة أسلاك) |
| درجة حرارة متوسطة | -40 درجة مئوية + 130 درجة مئوية |
| ضغط | ه -0.1 ～ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، شفة (اختياري) |
| فئة الحماية | IP67 |
| درجة مقاومة للانفجار | ExiaⅡCT6 (اختياري) |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
تنتشر نبضات الميكروويف عالية التردد المنبعثة من الرادار الموجي الموجه على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وعندما تصادف الوسيط المقاس ، بسبب التغيير المفاجئ في ثابت العزل ، فإنها تسبب انعكاسًا وجزءًا من طاقة النبض تنعكس مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.
◎ أدخل
رادار الموجة الموجهة هو أداة قياس تقوم على مبدأ السفر عبر الزمن.تعمل موجة الرادار بسرعة الضوء ، ويمكن تحويل وقت التشغيل إلى إشارة مستوى من خلال المكونات الإلكترونية.يصدر المسبار نبضات عالية التردد وينتشر على طول مسبار الكابل أو القضيب.عندما تلتقي النبضات بسطح المادة ، فإنها تنعكس للخلف ويستقبلها جهاز الاستقبال في الجهاز ، ويتم تحويل إشارة المسافة إلى إشارة مستوى.
يتم إرسال إشارة النبضة المنعكسة إلى جزء الدائرة الإلكترونية من الجهاز على طول الكابل أو مسبار القضيب ، ويقوم المعالج الدقيق بمعالجة الإشارة لتحديد الصدى الناتج عن نبضة الميكروويف على سطح المادة.يتم إكمال تحديد إشارة الصدى الصحيح بواسطة برنامج النبض ، والمسافة D من سطح المادة تتناسب مع الوقت الذي يستغرقه السفر T من
نبض:
D = C × T / 2 ، حيث C هي سرعة الضوء
نظرًا لأن المسافة E للخزان الفارغ معروفة ، فإن مستوى المادة L هو: L = ED
◎ تصدير
تم الضبط عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معلمات التطبيق ، ستقوم معلمات التطبيق تلقائيًا بتكييف الأداة مع بيئة القياس ، بما يتوافق مع إخراج 4- 20mA.
رادار مستوى مترميزات التصميم
◎ يستخدم مقياس مستوى الرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتقنية معالجة الصدى الفريدة من نوعها Echo Discovery ، وقياس الاتصال ، ودقة القياس العالية والقياس الأكثر دقة.في نفس الوقت ، الرادار الموجي الموجه مقاوم للالتصاق ولا يتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ تجعل مجموعة متنوعة من طرق اتصال العملية وأنواع مكونات الكشف سلسلة 70X من مقاييس مستوى رادار الموجة الموجهة مناسبة لمختلف ظروف العمل والتطبيقات المعقدة.مثل: ارتفاع درجة الحرارة والضغط العالي ووسط ثابت عازل صغير.
◎ باستخدام وضع العمل النبضي ، يكون للمنتج طاقة انبعاث منخفضة للغاية ، ويمكن تثبيته في العديد من المعادن وغير المعدنية
حاويات دون الإضرار بجسم الإنسان والبيئة.
