| نطاق القياس: | 6 م ， 15 م | نوع الهوائي: | ارتفاع درجة الحرارة والضغط الهوائي |
|---|---|---|---|
| مادة: | 304،316 لتر (اختياري) | درجة مقاومة للانفجار: | ExiaⅡCT6 (اختياري) |
| فئة الحماية: | عرض أداة IP67 | درجة حرارة التشغيل: | -40 ~ 500 درجة مئوية |
| خرج الإشارة: | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) | ضغط العملية: | -1 ~ 40 بار |

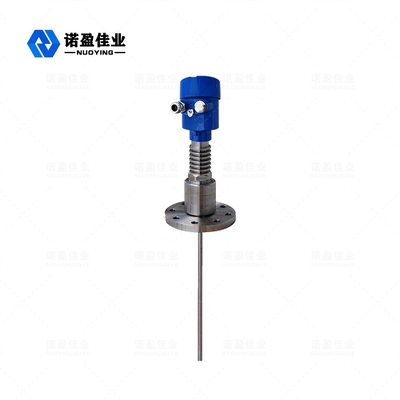

NYRD705موجة موجّهة 1.8 جيجاهرتز رادار مستوى متر
مقياس مستوى الرادار الموجّه ، أداة قياس المستوى في الصناعة الكيميائية.مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى الرادار على أساس مبدأ قياس انعكاس المجال الزمني (TDR).تنتقل النبضة الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل أو قضيب المجس بسرعة الضوء.عندما يلتقي بسطح الوسيط المقاس ، ينعكس جزء من نبضة مقياس مستوى الرادار ليشكل صدى ويعود إلى مرسل النبض على طول المسار نفسه.تتناسب المسافة بين المشغل وسطح الوسيط المقاس مع وقت انتشار النبضة في هذه الأثناء ، ويُحسب ارتفاع مستوى السائل.
رادار مستوى مترالمقياس التقني
| تطبيق نموذجي | السوائل والمساحيق والجسيمات الصلبة والوسائط المسببة للتآكل |

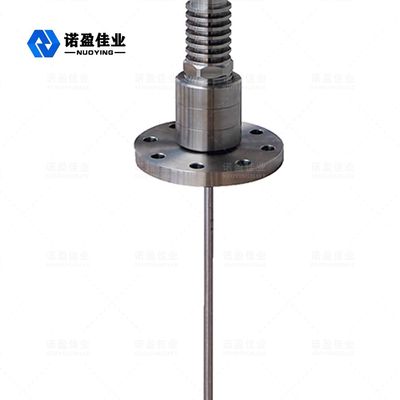

| مادة الهوائي | كابل مرن / 304 / PTFE (اختياري) |
| نطاق القياس | 6 م |
| صحة | ± 1 مم |
| مزود الطاقة | 24 VDC (سلكان ، أربعة أسلاك) |
| درجة حرارة متوسطة | -40 + 130 ، -40 + 250 درجة |
| ضغط | -0.1 ～ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، شفة (اختياري) |
| فئة الحماية | IP67 |
| درجة مقاومة للانفجار | ExiaⅡCT6 (اختياري) |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
تنتشر نبضات الميكروويف عالية التردد المنبعثة من الرادار الموجي الموجه على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وعندما تصادف الوسيط المقاس ، بسبب التغيير المفاجئ في ثابت العزل ، فإنها تسبب انعكاسًا وجزءًا من طاقة النبض تنعكس مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.
رادار مستوى مترمتطلبات التثبيت
طريقة التثبيت القياسية
◎ يوصى بالتركيب عند 1/4 أو 1/6 من قطر الحاوية.
ملحوظة: الحد الأدنى للمسافة من جدار الخزان هو L0≥300mm ، H0≥50mm.
الابتعاد عن المدخل والمخرج.
◎ احتفظ بعيدًا عن العوائق مثل مفاتيح الحد ، وملفات التسخين ، والمحرضين ، وما إلى ذلك. ملاحظة: المسافة بين المسبار والعائق 200 مم.
◎ عندما تكون الحاوية عبارة عن علبة معدنية ، يجب ألا يلمس الرادار جدار العلبة وأسفلها في النطاق الكامل.
◎ إذا كان الجزء السفلي من الحاوية مدببًا ، فيمكن تثبيت الرادار في منتصف الجزء العلوي من الخزان.
◎ يجب أن يكون ارتفاع الأنبوب القصير للتركيب L1-10 سم.
رادار مستوى مترتوصيلات كهربائية
◎ جهد الإمداد
(4 ~ 20) مللي أمبير / هارت (سلكان)
يشترك مصدر الطاقة وإشارة الإخراج الحالية في كبل محمي ثنائي النواة.الرجوع إلى البيانات الفنية لنطاق جهد العرض المحدد.بالنسبة للنوع الآمن جوهريًا ، يجب إضافة حاجز أمان بين مصدر الطاقة والأداة.
(4 ~ 20) مللي أمبير / هارت (أربعة أسلاك)
يتم فصل مصدر الطاقة والإشارة الحالية ، ويستخدم كل منهما سلكًا محميًا ثنائي النواة.الرجوع إلى البيانات الفنية لنطاق جهد العرض المحدد.
RS485 / مودبوس
يتم فصل مصدر الطاقة وإشارة Modbus ، ويستخدم كل منهما سلكًا محميًا ثنائي النواة.للحصول على نطاق جهد العرض المحدد ، انظر البيانات الفنية.
◎ طريقة التوصيل
◎ مقاومة للانفجار
رادار مستوى مترالتحديد
على سبيل المثال: NYRD705-AC1A33VAPM1000
| رقم الشركة المصنعة | |
| مدينة نيويورك | |
| موديل المنتج | |
| 705 المدى 6 م | |
| شكل الهوائي / الحجم / المادة | |
|
أ ب ص |
هوائي الكابل / 304 هوائي الكابل / PTFE خاص حسب الطلب |
| عملية اتصال | |
| أ | الموضوع: G1½A |
| ب | الموضوع: G1A |
| ج | الموضوع: G¾A |
| د | الموضوع: 1½NPT |
| ه | لانج F: DN50 |
| F | شفة: DN80 |
| جي | شفة: DN100 |
| ص | حسب الطلب خاص |
| الإخراج / العرض | |
|
1 4 ~ 20mA / 24VDC سلكين 2 4 ~ 20mA / 24VDC / هارت سلكين 3 4 ~ 20mA / 220VAC / Hart أربعة أسلاك 4 RS485 / مودبوس |
|
| العرض الحي / البرمجة | |
| فأس | مع بدون |
| كود Nuoying | |
| XX | |
| درجة حرارة العملية |
| 1-40 ~ + 130 ℃ |
| 2-40 ~ + 250 درجة |
| 3-40 ~ + 500 ℃ |
| Y خاص حسب الطلب |
| ضغط العملية |
| 1 - 0.1 ~ + 0.3 ميجا باسكال |
| 2 - 0.1 ~ + 2.0 ميجا باسكال |
| 3 - 0.1 ~ + 4.0 ميجا باسكال |
| Y خاص حسب الطلب |
| ختم |
|
فيتون ك كالريز Y خاص حسب الطلب |
| مادة الإسكان / مستوى الحماية |
| المنيوم / IP65 |
| D ألومنيوم (تجويف مزدوج) / IP67 |
| S SS 304 / IP68 |
| Y خاص حسب الطلب |
| درجة مقاومة للانفجار |
| معيار P |
| إل إكسيا IICT6 |
| G Exd [ia] IICT6 خاص |
| Y حسب الطلب |
| مدخل الكيبل |
|
م 20 × 1.5 N 1/2 "NPT Y خاص حسب الطلب |
| المدى (الوحدة: سم) |
| X ...... |
