| نطاق القياس: | 6 م | نطاق الترددات: | 1.8 جيجا هرتز |
|---|---|---|---|
| مادة القضية: | حالة الفولاذ المقاوم للصدأ | عملية اتصال: | سن اللولب ، شفة (اختياري) ، |
| درجة الحماية: | عرض أداة IP67 ، IP68 | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية |
| خرج الإشارة: | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) | ضغط العملية: | -1 ~ 40 بار |
| تسليط الضوء: | جهاز إرسال مستوى الرادار 100 ميجا هرتز,جهاز إرسال مستوى الرادار IP68,جهاز إرسال مستوى الميكروويف IP68 |
||

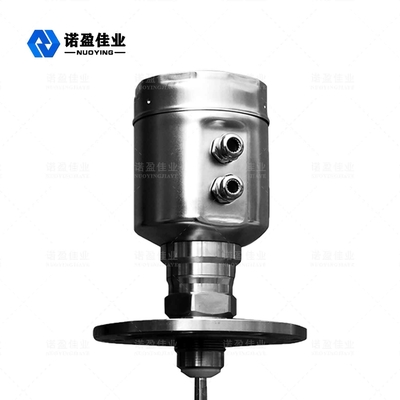

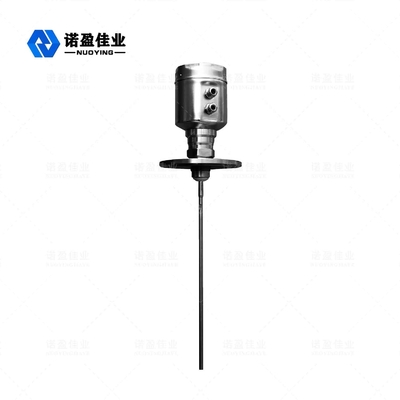

NYRD702 (الفولاذ المقاوم للصدأ) موجة موجهة 1.8 جيجاهرتز رادار مستوى متر
مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى يعتمد على مبدأ انعكاس المجال الزمني (TDR).تنتشر النبضات الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل أو المسبار الفولاذي بسرعة الضوء.ينعكس جزء من نبضة مقياس المستوى لتشكيل صدى والعودة إلى جهاز إرسال النبض على طول المسار نفسه.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة خلال تلك الفترة ، ويُحسب ارتفاع مستوى السائل.
رادار مستوى مترالمقياس التقني
| حدود |
التردد: 100 ميجا هرتز -1.8 جيجا هرتز نطاق القياس: -cable: 0-30m ؛قضيب ، محوري: 0-6 م التكرار: ± 3 مم القرار: 1 مم أخذ العينات: صدى 55 عينة / ثانية سرعة الاستجابة: 0.2 ثانية (حسب الاستخدام الفعلي) إشارة الإخراج الحالية: 4-20mA الدقة: <0.1٪ |
| واجهة الاتصالات | بروتوكول الاتصال هارت |
| عملية اتصال |

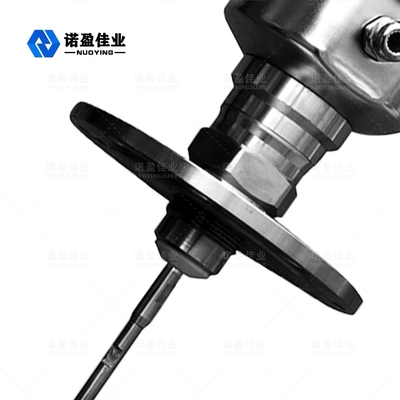

G1-1 / 2 شفة DN50 ، DN80 ، DN100 ، DN150 |
| ضغط العملية | -1 ~ 40 بار |
| قوة |
الطاقة: 24VDC (± 10٪) ، تموج الجهد: 1Vpp استهلاك الطاقة: 22.5 مللي أمبير بحد أقصى |
| الظروف البيئية | درجة الحرارة -40 درجة مئوية ~ +80 درجة مئوية |
| درجة حماية السكن | IP68 |
| مستويات الانفجار | EXiaIICT6 |
| إمداد الطاقة للأجهزة واتصال سلك خرج الإشارة |
مشاركة كبل محمي ثنائي النواة مدخل الكابل: 2 م 20 × 1.5 (قطر الكابلات من 5 - 9 مم) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
رادار الموجة الموجهة هو نوع من أدوات القياس التي تعتمد على مبدأ السفر عبر الزمن.تنتقل موجة الرادار بسرعة الضوء ، ويمكن تحويل وقت تشغيلها إلى إشارة مستوى بواسطة المكونات الإلكترونية.يُصدر المسبار نبضات عالية التردد تنتشر على طول الكابل ، وتنعكس النبضات مرة أخرى عندما تواجه سطح المادة ويستقبلها جهاز الاستقبال داخل العداد.ثم يتم تحويل إشارة المسافة إلى إشارة المستوى.
رادار مستوى مترمتطلبات التثبيت
قياسعنصر صأنج
الرمز هـxplaالأمة:
H ---- نطاق القياس
L ---- مسافة الخزان الفارغة
ب ---- المنطقة العمياء في الأعلى
هـ ---- أدنى مسافة بين المسبار وجدار الخزان
تشير المنطقة العمياء إلى أدنى مسافة بين أعلى مستوى لسطح المادة ونقطة القياس المرجعية.
تشير المنطقة العمياء السفلية إلى المسافة القريبة من أسفل الكابل والتي لا يمكن قياسها بدقة.
المسافة الفعالة هي المسافة بين المنطقة العمياء العلوية والمنطقة العمياء السفلية.
ملحوظة:فقط عندما يكون مستوى المادة بين المناطق العمياء العلوية والسفلية يمكن ضمان قياس موثوق لمستوى المواد.
دليل التثبيت
ينطبق دليل التثبيت أدناه على مجسات الكابلات والقضبان لقياس الجسيمات الصلبة والسوائل.المجسات الأنبوبية المحورية مناسبة فقط للأجسام السائلة.
موقف التثبيت:
