تفاصيل المنتج:
|
| نطاق القياس: | cable 30m; كابل 30 م ؛ rod, coaxial 6m قضيب ، متحد المحور 6 م | ضغط العملية: | -10-40 بار |
|---|---|---|---|
| مادة الهوائي: | 304،316 لتر (اختياري) | عملية اتصال: | شفة (اختياري) ، |
| درجة حماية السكن: | IP68 | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية -40 ~ 250 درجة مئوية |
| خرج الإشارة: | 4-20mA / هارت (سلكان / أربعة أسلاك) | سرعة الاستجابة: | : 0.2S (حسب الاستخدام الفعلي) |
| تسليط الضوء: | جهاز إرسال مستوى الموجة الموجه NYRD703,جهاز إرسال مستوى الموجة الموجه 316L,جهاز إرسال مستوى gwr 316L |
||

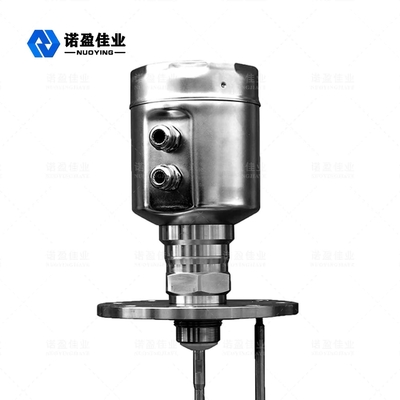

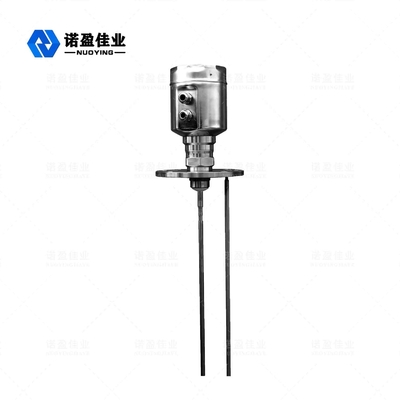

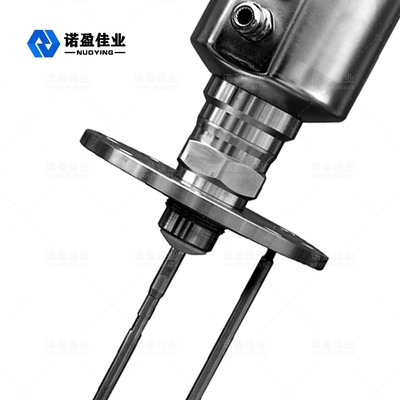

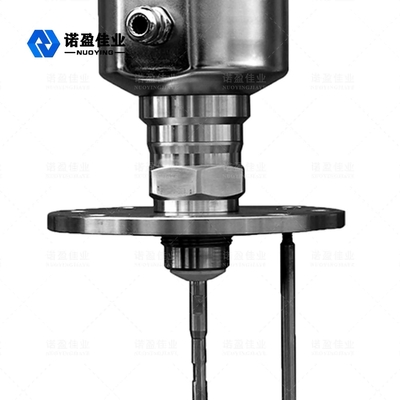

NYRD703 (الفولاذ المقاوم للصدأ) موجة موجهة 1.8 جيجاهرتز رادار مستوى متر
مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى يعتمد على مبدأ انعكاس المجال الزمني (TDR).تنتشر النبضات الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل أو المسبار الفولاذي بسرعة الضوء.ينعكس جزء من نبضة مقياس المستوى لتشكيل صدى والعودة إلى جهاز إرسال النبض على طول المسار نفسه.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة خلال تلك الفترة ، ويُحسب ارتفاع مستوى السائل.
رادار مستوى مترالمقياس التقني
| حدود |
التردد: 100 ميجا هرتز -1.8 جيجا هرتز نطاق القياس: -cable: 0-30m ؛قضيب ، محوري: 0-6 م التكرار: ± 3 مم القرار: 1 مم أخذ العينات: صدى 55 عينة / ثانية سرعة الاستجابة: 0.2 ثانية (حسب الاستخدام الفعلي) إشارة الإخراج الحالية: 4-20mA الدقة: <0.1٪ |
| واجهة الاتصالات | بروتوكول الاتصال هارت |
| عملية اتصال |
G1-1 / 2 شفة DN50 ، DN80 ، DN100 ، DN150 |
| ضغط العملية | -1 ~ 40 بار |
| قوة |
الطاقة: 24VDC (± 10٪) ، تموج الجهد: 1Vpp استهلاك الطاقة: 22.5 مللي أمبير بحد أقصى |
| الظروف البيئية | درجة الحرارة -40 درجة مئوية ~ +80 درجة مئوية |
| درجة حماية السكن | IP68 |
| مستويات الانفجار | EXiaIICT6 |
| إمداد الطاقة للأجهزة واتصال سلك خرج الإشارة |
مشاركة كبل محمي ثنائي النواة مدخل الكابل: 2 م 20 × 1.5 (قطر الكابلات من 5 - 9 مم) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
رادار الموجة الموجهة هو نوع من أدوات القياس التي تعتمد على مبدأ السفر عبر الزمن.تنتقل موجة الرادار بسرعة الضوء ، ويمكن تحويل وقت تشغيلها إلى إشارة مستوى بواسطة المكونات الإلكترونية.يُصدر المسبار نبضات عالية التردد تنتشر على طول الكابل ، وتنعكس النبضات مرة أخرى عندما تواجه سطح المادة ويستقبلها جهاز الاستقبال داخل العداد.ثم يتم تحويل إشارة المسافة إلى إشارة المستوى.
إدخال
يتم توصيل إشارة النبضة المنعكسة على طول الكابل إلى الدائرة الإلكترونية للمقياس ، ويقوم المعالج الدقيق بمعالجة هذه الإشارة لتحديد الصدى الناتج عن نبضات الميكروويف على سطح المادة.يتم التعرف على إشارة الصدى الصحيحة بواسطة البرنامج الذكي.تتناسب المسافة D إلى سطح المادة مع زمن الانتقال T للنبض:
D = C × T / 2
حيث C هي سرعة الضوء
نظرًا لأن المسافة E للخزان الفارغ معروفة ، فإن المستوى L هو:
L = ED
انتاج |
اضبط وفقًا لذلك على ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معلمات التطبيق.ستعمل معلمات التطبيق تلقائيًا على جعل الأداة تتكيف مع بيئة القياس ، بما يتوافق مع ناتج 4 ~ 20mA.
رادار مستوى مترمتطلبات التثبيت
قياسعنصر صأنج
الرمز هـxplaالأمة:
H ---- نطاق القياس
L ---- مسافة الخزان الفارغة
ب ---- المنطقة العمياء في الأعلى
هـ ---- أدنى مسافة بين المسبار وجدار الخزان
تشير المنطقة العمياء إلى أدنى مسافة بين أعلى مستوى لسطح المادة ونقطة القياس المرجعية.
تشير المنطقة العمياء السفلية إلى المسافة القريبة من أسفل الكابل والتي لا يمكن قياسها بدقة.
المسافة الفعالة هي المسافة بين المنطقة العمياء العلوية والمنطقة العمياء السفلية.
ملحوظة:فقط عندما يكون مستوى المادة بين المناطق العمياء العلوية والسفلية يمكن ضمان قياس موثوق لمستوى المواد.
دليل التثبيت
يعد دليل التثبيت التالي مناسبًا لدليل مجسات الكابلات والقضبان لقياس الجسيمات الصلبة والسائلة.يتم تطبيق المسبار الأنبوبي المحوري فقط على الجسم السائل.
موقف التثبيت:
حاول الابتعاد عن المخرج والمدخل.
يجب ألا يلمس العداد الجدار الداخلي للخزان بالنسبة للخزانات المعدنية والخزانات البلاستيكية.إذا كان خزانًا معدنيًا ، فلا ينبغي تثبيت مقياس مستوى المواد في وسط الخزان.
يقترح التركيب عند 1/4 قطر الصومعة.
يجب ألا تقل المسافة بين مجسات الكابلات أو القضبان عن جدار الخزان عن 30 سم.
يجب أن يكون قاع المجس حوالي 30 مم إلى قاع الخزان.
يجب أن يحافظ المسبار على مسافة لا تقل عن 200 مم من العوائق داخل الخزان.
يمكن تركيب المستشعر في منتصف قمة الخزان ، إذا كان قاع الحاوية مخروطيًا ، فيمكن أخذ القياس إلى قاع الخزان.
تُظهر الصورة على اليمين مخطط تركيب رادار من نوع قضيب ، يُستخدم بشكل أساسي لقياس مستوى السائل.
