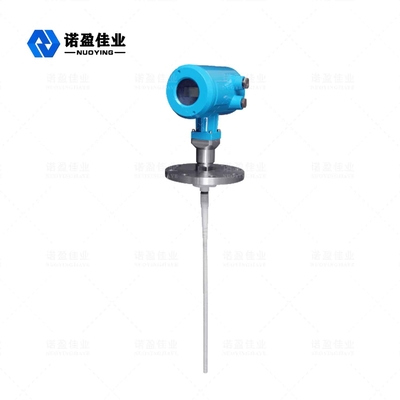

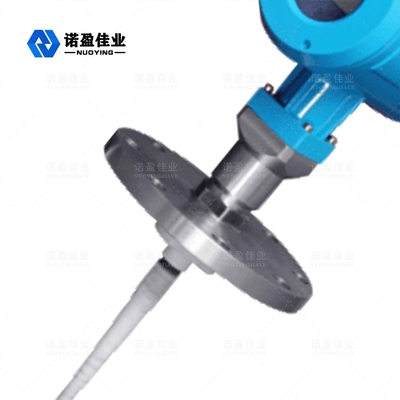

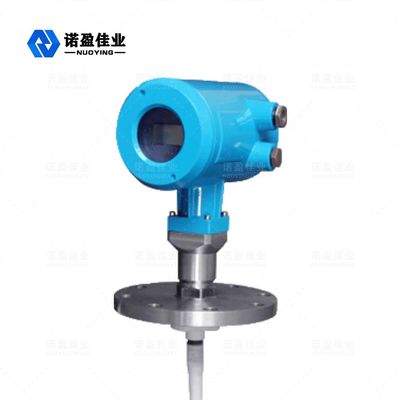

NYRD702 1.8 جيجاهرتز نطاق قياس مستوى الرادار الموجي الموجه 0 ~ 6 م

NYRD702 1.8 جيجاهرتز نطاق قياس مستوى الرادار الموجي الموجه 0 ~ 6 م

NYRD702 1.8 جيجاهرتز نطاق قياس مستوى الرادار الموجي الموجه 0 ~ 6 م
NYRD702 1.8 جيجاهرتز نطاق قياس مستوى الرادار الموجي الموجه 0 ~ 6 م NYRD702 1.8 جيجاهرتز نطاق قياس مستوى الرادار الموجي الموجه 0 ~ 6 م NYRD702 1.8 جيجاهرتز نطاق قياس مستوى الرادار الموجي الموجه 0 ~ 6 م

صورة كبيرة :  NYRD702 1.8 جيجاهرتز نطاق قياس مستوى الرادار الموجي الموجه 0 ~ 6 م

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: NUOYINGJIAYE
إصدار الشهادات: Explosion-proof certificate
رقم الموديل: NYRD702
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: $450 to $2000
تفاصيل التغليف: تصدير التعبئة القياسية
وقت التسليم: 1-3 أيام عمل
شروط الدفع: تي / ت
القدرة على العرض: جهاز كمبيوتر شخصى 1000 / شهر مسبق

NYRD702 1.8 جيجاهرتز نطاق قياس مستوى الرادار الموجي الموجه 0 ~ 6 م

وصف
نطاق القياس: 6 م صحة: <0.1٪
مادة: 304،316 لتر (اختياري) عملية اتصال: سن اللولب ، شفة (اختياري) ،
درجة الحماية: عرض أداة IP67 ، IP67 الظروف البيئية: درجة الحرارة -40 درجة مئوية ~ +80 درجة مئوية
خرج الإشارة: 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) سرعة الاستجابة: : 0.2S (حسب الاستخدام الفعلي)



موجة موجهة NYRD702 1.8 جيجا هرتز رادار مستوى متر



مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى يعتمد على مبدأ انعكاس المجال الزمني (TDR).تنتشر النبضات الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل أو المسبار الفولاذي بسرعة الضوء.ينعكس جزء من نبضة مقياس المستوى لتشكيل صدى والعودة إلى جهاز إرسال النبض على طول المسار نفسه.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة خلال تلك الفترة ، ويُحسب ارتفاع مستوى السائل.



رادار مستوى مترالمقياس التقني



حدود

التردد: 100 ميجا هرتز -1.8 جيجا هرتز

نطاق القياس: -cable: 0-30m ؛قضيب ، محوري: 0-6 م

التكرار: ± 3 مم

القرار: 1 مم

أخذ العينات: صدى 55 عينة / ثانية

سرعة الاستجابة: 0.2 ثانية (حسب الاستخدام الفعلي)

إشارة الإخراج الحالية: 4-20mA

الدقة: <0.1٪

واجهة الاتصالات بروتوكول الاتصال هارت
عملية اتصال

G1-1 / 2

شفة DN50 ، DN80 ، DN100 ، DN150

ضغط العملية -1 ~ 40 بار
قوة

الطاقة: 24VDC (± 10٪) ، تموج الجهد: 1Vpp

استهلاك الطاقة: 22.5 مللي أمبير بحد أقصى

الظروف البيئية درجة الحرارة -40 درجة مئوية ~ +80 درجة مئوية
درجة حماية السكن IP68
مستويات الانفجار EXiaIICT6
إمداد الطاقة للأجهزة واتصال سلك خرج الإشارة

مشاركة كبل محمي ثنائي النواة

مدخل الكابل: 2 م 20 × 1.5 (قطر الكابلات من 5 - 9 مم)



ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!



رادار مستوى مترالتشغيل مبدأ



رادار الموجة الموجهة هو نوع من أدوات القياس التي تعتمد على مبدأ السفر عبر الزمن.تنتقل موجة الرادار بسرعة الضوء ، ويمكن تحويل وقت تشغيلها إلى إشارة مستوى بواسطة المكونات الإلكترونية.يُصدر المسبار نبضات عالية التردد تنتشر على طول الكابل ، وتنعكس النبضات مرة أخرى عندما تواجه سطح المادة ويستقبلها جهاز الاستقبال داخل العداد.ثم يتم تحويل إشارة المسافة إلى إشارة المستوى.



رادار مستوى مترميزات التصميم



◎ يستخدم مقياس مستوى الرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتقنية معالجة الصدى الفريدة من نوعها Echo Discovery ، وقياس الاتصال ، ودقة القياس العالية والقياس الأكثر دقة.في نفس الوقت ، الرادار الموجي الموجه مقاوم للالتصاق ولا يتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ تجعل مجموعة متنوعة من طرق اتصال العملية وأنواع مكونات الكشف سلسلة 70X من مقاييس مستوى رادار الموجة الموجهة مناسبة لمختلف ظروف العمل والتطبيقات المعقدة.مثل: ارتفاع درجة الحرارة والضغط العالي ووسط ثابت عازل صغير.
◎ باستخدام وضع العمل النبضي ، يكون للمنتج طاقة انبعاث منخفضة للغاية ، ويمكن تثبيته في العديد من المعادن وغير المعدنية
حاويات دون الإضرار بجسم الإنسان والبيئة.

رادار مستوى مترمتطلبات التثبيت



قياسعنصر صأنج



الرمز هـxplaالأمة:

H ---- نطاق القياس

L ---- مسافة الخزان الفارغة

ب ---- المنطقة العمياء في الأعلى

هـ ---- أدنى مسافة بين المسبار وجدار الخزان

تشير المنطقة العمياء إلى أدنى مسافة بين أعلى مستوى لسطح المادة ونقطة القياس المرجعية.

تشير المنطقة العمياء السفلية إلى المسافة القريبة من أسفل الكابل والتي لا يمكن قياسها بدقة.

المسافة الفعالة هي المسافة بين المنطقة العمياء العلوية والمنطقة العمياء السفلية.



ملحوظة:فقط عندما يكون مستوى المادة بين المناطق العمياء العلوية والسفلية يمكن ضمان قياس موثوق لمستوى المواد.



رادار مستوى مترتوصيلات كهربائية



◎ جهد الإمداد


(4 ~ 20) مللي أمبير / هارت (سلكان)
يشترك مصدر الطاقة وإشارة الإخراج الحالية في كبل محمي ثنائي النواة.الرجوع إلى البيانات الفنية لنطاق جهد العرض المحدد.بالنسبة للنوع الآمن جوهريًا ، يجب إضافة حاجز أمان بين مصدر الطاقة والأداة.



(4 ~ 20) مللي أمبير / هارت (أربعة أسلاك)
يتم فصل مصدر الطاقة والإشارة الحالية ، ويستخدم كل منهما سلكًا محميًا ثنائي النواة.الرجوع إلى البيانات الفنية لنطاق جهد العرض المحدد.



RS485 / مودبوس
يتم فصل مصدر الطاقة وإشارة Modbus ، ويستخدم كل منهما سلكًا محميًا ثنائي النواة.للحصول على نطاق جهد العرض المحدد ، انظر البيانات الفنية.
