تفاصيل المنتج:
|
| نطاق القياس: | 20 م | مزود الطاقة: | 24VDC |
|---|---|---|---|
| مادة: | PFA ， PTFE (اختياري) | عملية اتصال: | سن اللولب ، شفة (اختياري) ، |
| مادة القضية: | حالة الفولاذ المقاوم للصدأ | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية |
| خرج الإشارة: | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) | ضغط العملية: | -10 ~ 40 بار |
| تسليط الضوء: | مقياس مستوى الرادار الذكي NYRD801,مقياس مستوى الرادار من الفولاذ المقاوم للصدأ,جهاز إرسال مستوى ذكي من الفولاذ المقاوم للصدأ |
||

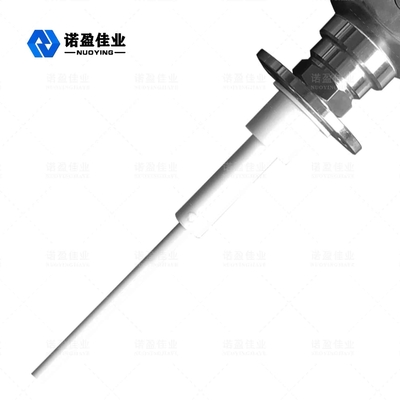

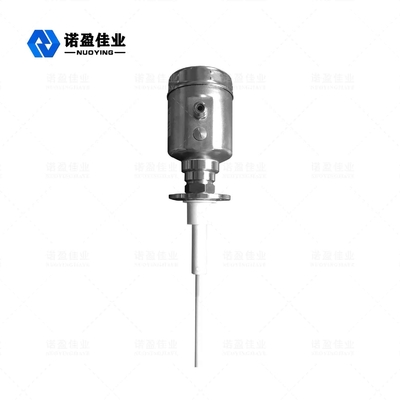

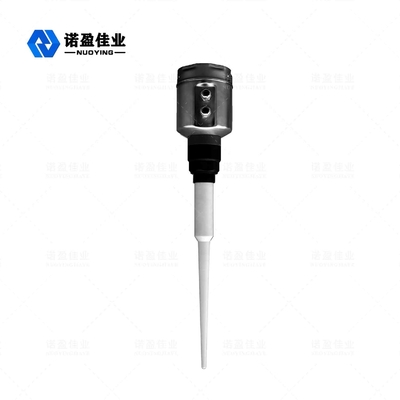

NYRD801 مقياس مستوى الرادار الذكي
رادار مستوى مترالتشغيل مبدأ
نبضات الطاقة منخفضة الانبعاثات من خلال أنظمة هوائيات الإرسال والاستقبال القصيرة جدًا بالميكروويف.بسرعة الضوء.يمكن تحويل وقت التشغيل إلى المكونات الإلكترونية لإشارات المستوى.يضمن الوقت الخاص لطريقة التمديد القصيرة جدًا قياسات مستقرة ودقيقة.
حتى إذا كانت الحالة أكثر تعقيدًا ، فهناك صدى خاطئ ، مع أحدث تقنيات المعالجة الدقيقة ويمكن لبرنامج تصحيح الأخطاء تحليل صدى مستوى المواد بدقة.
إدخال
يستقبل الهوائي نبضات الميكروويف المنعكسة وينتقل إلى الدائرة الإلكترونية ، يعالج المعالج الدقيق هذه الإشارة ، ويحدد النبضات الدقيقة المتولدة في صدى سطح المادة.تم التعرف على إشارة الصدى الصحيحة بواسطة البرنامج الذكي بدقة تصل إلى ملليمتر.تتناسب المسافة D من سطح المادة ووقت انتقال النبض T مع:
D = C × T / 2
حيث C هي سرعة الضوء
نظرًا لأن مسافة الخزان الفارغ E معروفة ، فإن المستوى L يكون:
L = ED
انتاج |
عن طريق إدخال الارتفاع E (= صفر) للخزان الفارغ ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض التطبيقات لتعيين المعلمات ، ستعمل معلمات التطبيق تلقائيًا على تكييف الأداة لقياس البيئة.يتوافق مع خرج 4-20mA.
رادار مستوى مترالمقياس التقني
| تطبيق |
ظروف العملية بسيطة ، سائل أكالة ، ملاط ، صلب أمثلة: خزان تخزين المياه السائلة ؛خزان تخزين حمض الصوداخزان الطينالجسيمات الصلبةخزانات صغيرة |
| نطاق القياس | 20 م |
| مادة | PFA ، PTFE (اختياري) |
| عملية التركيب | سن اللولب ، شفة (اختياري) ، |
| درجة حرارة العملية | -40-130 |
| ضغط العملية: | -1 ~ 20 بار ، -0.1 ~ 2 ميجا باسكال |
| التكرار | ± 3 مم |
| صحة | <0.1٪ |
| حدود معدل التردد | 6.8 جيجاهرتز |
| حدث الانفجار | EXiaIICT6 |
| درجة الحماية | IP67 |
| خرج الإشارة | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) |
| مزود الطاقة | 24VDC |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترميزات التصميم
◎ NYRD801 لمقياس المستوى مناسب للقياسات المستمرة لعدم التلامس للسوائل والطين والكريات وتغير الضغط ؛وجود غازات خاملة وحالات متطايرة
◎استخدم طريقة قياس النبض بالميكروويف ، ويمكن أن تعمل بشكل طبيعي ضمن نطاق الصناعة المتكررة.بالنسبة لحزمة الطاقة المنخفضة ، يمكن تثبيتها على مجموعة متنوعة من المعادن ، أو حاوية أو أنابيب غير معدنية ، ولا تسبب ضررًا للإنسان والبيئة.
رادار مستوى مترمتطلبات التثبيت
التركيب داخل الخزان
خيار التثبيت الأمثل
NYRD801 التركيب داخل الخزان
التثبيت القياسي:
