تفاصيل المنتج:
|
| نطاق القياس: | 35 م | صحة: | <0.1٪ |
|---|---|---|---|
| مادة القضية: | حالة الفولاذ المقاوم للصدأ | عملية اتصال: | شفة (اختياري) ، |
| درجة الحماية: | عرض أداة IP67 ، IP67 | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية |
| خرج الإشارة: | 4-20mA / هارت / RS485 / مودبوس | ضغط العملية: | -1 ~ 40 بار |
| تسليط الضوء: | SS304 جهاز إرسال مستوى الرادار,جهاز إرسال مستوى الرادار الحمضي 24VDC,مستشعر مستوى المياه بالرادار 24VDC |
||

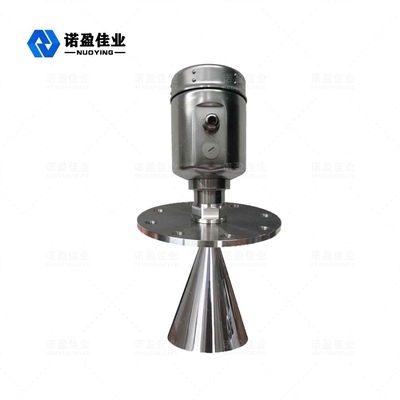

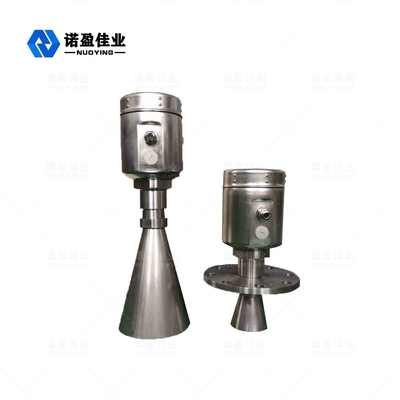

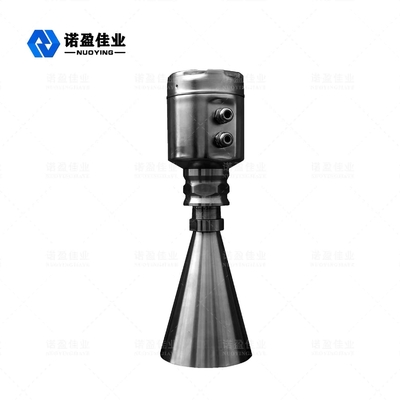

NYRD803 الفولاذ المقاوم للصدأ الإسكان ذكي مستوى الرادار متر مستوى الارسال
NYRD803 مقياس مستوى الرادار الذكي
رادار مستوى مترالتشغيل مبدأ
نبضات الطاقة منخفضة الانبعاثات من خلال أنظمة هوائيات الإرسال والاستقبال القصيرة جدًا بالميكروويف.بسرعة الضوء.يمكن تحويل وقت التشغيل إلى المكونات الإلكترونية لإشارات المستوى.يضمن الوقت الخاص لطريقة التمديد القصيرة جدًا قياسات مستقرة ودقيقة.
حتى إذا كانت الحالة أكثر تعقيدًا ، فهناك صدى خاطئ ، مع أحدث تقنيات المعالجة الدقيقة ويمكن لبرنامج تصحيح الأخطاء تحليل صدى مستوى المواد بدقة.
رادار مستوى مترالمقياس التقني
| تطبيق |
ظروف العملية بسيطة ، سائلة ، ملاط ، صلبة أمثلة: خزان تخزين المياه السائلة ؛خزان تخزين حمض الصوداخزان الطينالجسيمات الصلبةخزانات صغيرة |
| نطاق القياس | 35 م |
| مادة | 304316 (اختياري) |
| عملية التركيب | شفة (اختياري) ، |
| درجة حرارة العملية | -40-130 |
| ضغط العملية: | -1 ~ 40 بار ، -0.1 ~ 4 ميجا باسكال |
| التكرار | ± 3 مم |
| صحة | <0.1٪ |
| حدود معدل التردد | 6.8 جيجاهرتز |
| حدث الانفجار | EXiaIICT6 |
| درجة الحماية | IP67 |
| خرج الإشارة | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) |
| مزود الطاقة | 24VDC |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
إدخال
يستقبل الهوائي نبضات الميكروويف المنعكسة وينتقل إلى الدائرة الإلكترونية ، يعالج المعالج الدقيق هذه الإشارة ، ويحدد النبضات الدقيقة المتولدة في صدى سطح المادة.تم التعرف على إشارة الصدى الصحيحة بواسطة البرنامج الذكي بدقة تصل إلى ملليمتر.تتناسب المسافة D من سطح المادة ووقت انتقال النبض T مع:
D = C × T / 2
حيث C هي سرعة الضوء
نظرًا لأن مسافة الخزان الفارغ E معروفة ، فإن المستوى L يكون:
L = ED
انتاج |
عن طريق إدخال الارتفاع E (= صفر) للخزان الفارغ ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض التطبيقات لتعيين المعلمات ، ستعمل معلمات التطبيق تلقائيًا على تكييف الأداة لقياس البيئة.يتوافق مع خرج 4-20mA.
رادار مستوى مترميزات التصميم
◎ NYRD803 لمقياس المستوى مناسب للقياسات المستمرة لعدم التلامس للسوائل والطين والكريات وتغير الضغط ؛وجود غازات خاملة وحالات متطايرة
◎استخدم طريقة قياس النبض بالميكروويف ، ويمكن أن تعمل بشكل طبيعي ضمن نطاق الصناعة المتكررة.بالنسبة لحزمة الطاقة المنخفضة ، يمكن تثبيتها على مجموعة متنوعة من المعادن ، أو حاوية أو أنابيب غير معدنية ، ولا تسبب ضررًا للإنسان والبيئة.
رادار مستوى مترمتطلبات التثبيت
وصف التثبيت
المسافة الموصى بها (1) من الجدار إلى الجدار الخارجي للأنبوب القصير المركب:
التركيب داخل الخزان
