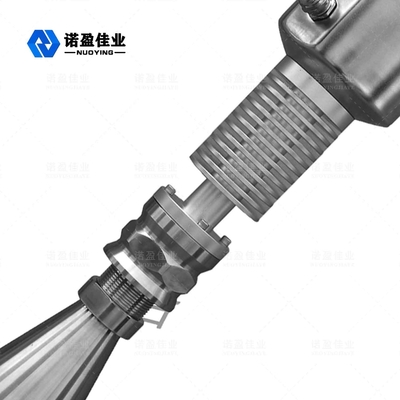

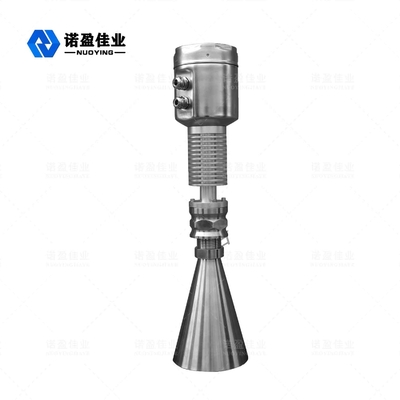

SS316 جهاز إرسال مستوى الرادار غير المتصل 35 متر GWR

NYRD803 الفولاذ المقاوم للصدأ الإسكان ذكي مقياس مستوى الرادار -40 ~ 250 مستوى الارسال

NYRD803 مقياس مستوى الرادار الذكي

رادار مستوى مترالتشغيل مبدأ

نبضات الطاقة منخفضة الانبعاثات من خلال أنظمة هوائيات الإرسال والاستقبال القصيرة جدًا بالميكروويف.بسرعة الضوء.يمكن تحويل وقت التشغيل إلى المكونات الإلكترونية لإشارات المستوى.يضمن الوقت الخاص لطريقة التمديد القصيرة جدًا قياسات مستقرة ودقيقة.
حتى إذا كانت الحالة أكثر تعقيدًا ، فهناك صدى خاطئ ، مع أحدث تقنيات المعالجة الدقيقة ويمكن لبرنامج تصحيح الأخطاء تحليل صدى مستوى المواد بدقة.

إدخال

يستقبل الهوائي نبضات الميكروويف المنعكسة وينتقل إلى الدائرة الإلكترونية ، يعالج المعالج الدقيق هذه الإشارة ، ويحدد النبضات الدقيقة المتولدة في صدى سطح المادة.تم التعرف على إشارة الصدى الصحيحة بواسطة البرنامج الذكي بدقة تصل إلى ملليمتر.تتناسب المسافة D من سطح المادة ووقت انتقال النبض T مع:

D = C × T / 2
حيث C هي سرعة الضوء
نظرًا لأن مسافة الخزان الفارغ E معروفة ، فإن المستوى L يكون:
L = ED

انتاج |

عن طريق إدخال الارتفاع E (= صفر) للخزان الفارغ ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض التطبيقات لتعيين المعلمات ، ستعمل معلمات التطبيق تلقائيًا على تكييف الأداة لقياس البيئة.يتوافق مع خرج 4-20mA.

رادار مستوى مترميزات التصميم

◎ NYRD803 لمقياس المستوى مناسب للقياسات المستمرة لعدم التلامس للسوائل والطين والكريات وتغير الضغط ؛وجود غازات خاملة وحالات متطايرة
◎استخدم طريقة قياس النبض بالميكروويف ، ويمكن أن تعمل بشكل طبيعي ضمن نطاق الصناعة المتكررة.بالنسبة لحزمة الطاقة المنخفضة ، يمكن تثبيتها على مجموعة متنوعة من المعادن ، أو حاوية أو أنابيب غير معدنية ، ولا تسبب ضررًا للإنسان والبيئة.

رادار مستوى مترمتطلبات التثبيت

وصف التثبيت

المسافة الموصى بها (1) من الجدار إلى الجدار الخارجي للأنبوب القصير المركب:

• المسافة من جدار الخزان: 1/6 قطر الخزان ، دقيقة.المسافة 200 مم
• غير مسموح بالتركيب فوق صومعة تغذية المواد (4)
• لا يسمح بالتثبيت في الوضع المركزي (3) ، في حالة تثبيته في المركز ، سوف يتسبب ذلك في صدى موجة كاذبة ، ويقطع صدى الموجة ويسبب فقدان الإشارة.
• إذا تعذر تأمين المسافة بين المقياس وجدار الخزان ، فسيتم الالتزام بالوسط الموجود على جدار الخزان مما يتسبب في صدى موجة خاطئة ، أثناء تصحيح أخطاء المقياس ، لم يتم حفظ صدى الموجة الخاطئة.

التركيب داخل الخزان

• ضمن شعاع موجة الإشارة ، تجنب اتباع المواد المراد تركيبها (1) مفتاح الحد ، مستشعر درجة الحرارة ، إلخ
• موقف متماثل (2) حلقة فراغ ، ملف تسخين ، ساحة ، إلخ.
• في حالة وجود (1) (2) مواد تداخل ، استخدم أنبوب موجة موجه للقياس.

خيار التثبيت الأمثل

• حجم الهوائي: كلما كان حجم الهوائي أكبر ، كانت زاوية حبة الموجة أصغر ، وسيكون صدى موجة المقاطعة أضعف.
• ضبط الهوائي: اضبط الهوائي على وضع القياس الأمثل.
• أنبوب الموجة الموجهة: يتم استخدام أنبوب الموجة الموجه لتجنب صدى موجة التداخل.

NYRD803 التركيب داخل الخزان

التثبيت القياسي:

• لا يمكن إمالة الهوائي باتجاه جدار الخزان.
• يجب تمديد هوائي البوق خارج الأنبوب القصير للتركيب ؛وإلا يجب استخدام أنبوب تمديد الهوائي.
• يجب ضبط هوائي البوق ليكون عموديًا ، ولا تدع الفول يتجه نحو جدار الخزان.

رادار مستوى مترقياس الظروف

انتباه

• يحسب نطاق القياس من النقطة التي تلامس فيها الحزمة الموجية قاع الخزان ، ولكن في ظل ظروف خاصة ، إذا كان قاع الخزان مقعرًا أو مدببًا ، فلا يمكن القياس عندما يكون مستوى المادة أقل من هذه النقطة.
• إذا كان المتوسط ​​ثابتًا كهربائيًا متوسطًا منخفضًا ، وعندما يكون عند مستوى السائل المنخفض ، يكون مرئيًا في الجزء السفلي من الخزان ، والآن لضمان دقة القياس ، نقترح ضبط موضع cero على موضع C منخفض الارتفاع.
• نظريًا ، من الممكن الوصول إلى نقطة طرف الهوائي للقياس ، ولكن بالنظر إلى تأثير التآكل والالتصاق ، يجب أن تكون القيمة النهائية لنطاق القياس عند نقطة 100 مم من طرف الهوائي
• للحماية من التدفق الزائد ، يمكننا تحديد مسافة آمنة مضافة في المنطقة العمياء.
• لهم في.نطاق القياس مرتبط بالهوائي.
• في ظل ظروف التركيز المختلفة ، يمكن أن تمتص الرغوة الميكروويف وتعكسه ، ولكن في ظل ظروف معينة ، يمكن قياسها.
