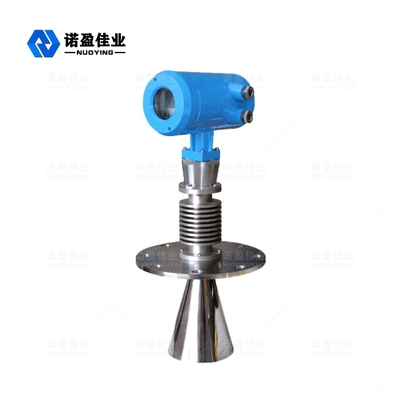

جهاز إرسال مستوى الرادار EXia II CT6 بدقة 4 ميجا باسكال بسلكين 0.1٪

جهاز إرسال مستوى الرادار EXia II CT6 بدقة 4 ميجا باسكال بسلكين 0.1٪

اسم العلامة التجارية: NUOYINGJIAYE
رقم الطراز: NYRD803 (نوع درجة حرارة عالية)
الـ MOQ: 1
السعر: $350 to $1800
شروط الدفع: تي / ت
القدرة على التوريد: 100 جهاز كمبيوتر شخصى / الشهر السابق
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
Explosion-proof certificate
نطاق القياس:
35 م
مزود الطاقة:
24VDC ، 220VAC (اختياري)
نوع الهوائي:
نوع درجة حرارة عالية
عملية اتصال:
شفة (اختياري) ،
حدث الانفجار:
EXiaIICT6
درجة حرارة التشغيل:
-40 ~ 250 درجة مئوية
خرج الإشارة:
4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك)
ضغط العملية:
-0.1-4 ميجا باسكال ، -1 ~ 40 بار
تفاصيل التغليف:
60 سم × 30 سم × 30 سم ، 90 سم × 30 سم × 30 سم ، تصدير التعبئة القياسية
القدرة على العرض:
100 جهاز كمبيوتر شخصى / الشهر السابق
إبراز:

جهاز إرسال مستوى الرادار EXia II CT6

,

جهاز إرسال مستوى الرادار 4MPa

,

4MPa مرسلات مستوى الموجات الصغرية الموجهة

وصف المنتج

NYRD803 مقياس مستوى الرادار الذكي ، نوع درجة الحرارة المرتفعة ، نطاق القياس: 0 ~ 35m ، -40 ~ 250 ، -0.1-4MPa ، 4-20mA / HART

NYRD803 مقياس مستوى الرادار الذكي



رادار مستوى مترالتشغيل مبدأ



مقياس مستوى الرادار مناسب لمستوى السائل والطين والمواد الحبيبية للقياس المستمر لعدم التلامس ، ومناسب لدرجة الحرارة وتغير الضغط ؛حيث توجد غازات خاملة ومواد متطايرة.



تم اعتماد طريقة قياس نبضة الميكروويف ، ويمكن أن تعمل بشكل طبيعي في نطاق نطاق التردد الصناعي.طاقة شعاع منخفضة ، يمكن تركيبها في مجموعة متنوعة من الحاويات أو الأنابيب المعدنية وغير المعدنية ، ولا تضر بجسم الإنسان والبيئة.



رادار مستوى مترالمقياس التقني



تطبيق

ظروف العملية بسيطة ، سائلة ، ملاط ​​، صلبة

أمثلة: خزان تخزين المياه السائلة ؛خزان تخزين حمض الصوداخزان الطينالجسيمات الصلبةخزانات صغيرة

نطاق القياس 35 م
مادة 304316 (اختياري)
عملية التركيب شفة (اختياري) ،
درجة حرارة العملية -40-250
ضغط العملية: -1 ~ 40 بار ، -0.1 ~ 4 ميجا باسكال
التكرار ± 3 مم
صحة <0.1٪
حدود معدل التردد 6.8 جيجاهرتز
حدث الانفجار EXiaIICT6
درجة الحماية IP67
خرج الإشارة 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك)
مزود الطاقة 24VDC



 ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!

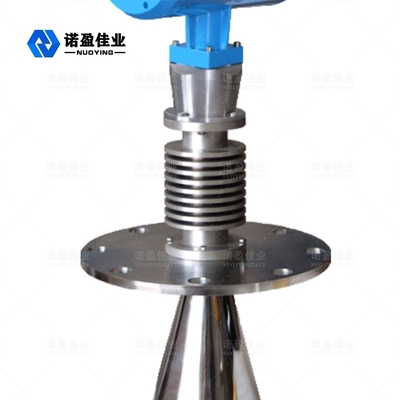

هوائي متر مستوى الرادار للانضمام إلى هيكل المبرد ، المبرد هو نوع من الأجهزة الكهربائية المستخدمة جهاز تبريد مكون الإلكترون الساخن ، مصنوع أكثر من 304/316 من المواد مثل هيكل ألواح الفولاذ المقاوم للصدأ.يمكن للمشتت الحراري أن يجعل الحرارة المنبعثة من المكونات أكثر فعالية في التوصيل ، بحيث يمكن تطبيق المنتج في مناسبات درجات الحرارة المرتفعة.



رادار مستوى مترميزات التصميم



◎ NYRD803 لمقياس المستوى مناسب للقياسات المستمرة لعدم التلامس للسوائل والطين والكريات وتغير الضغط ؛وجود غازات خاملة وحالات متطايرة
استخدم طريقة قياس النبض بالميكروويف ، ويمكن أن تعمل بشكل طبيعي ضمن نطاق الصناعة المتكررة.بالنسبة لحزمة الطاقة المنخفضة ، يمكن تثبيتها على مجموعة متنوعة من المعادن ، أو حاوية أو أنابيب غير معدنية ، ولا تسبب ضررًا للإنسان والبيئة.



رادار مستوى مترمتطلبات التثبيت



وصف التثبيت



المسافة الموصى بها (1) من الجدار إلى الجدار الخارجي للأنبوب القصير المركب:

  • المسافة من جدار الخزان: 1/6 قطر الخزان ، دقيقة.المسافة 200 مم
  • غير مسموح بالتركيب فوق صومعة تغذية المواد (4)
  • لا يسمح بالتثبيت في الوضع المركزي (3) ، في حالة تثبيته في المركز ، سوف يتسبب ذلك في صدى موجة كاذبة ، ويقطع صدى الموجة ويسبب فقدان الإشارة.
  • إذا تعذر تأمين المسافة بين المقياس وجدار الخزان ، فسيتم الالتزام بالوسط الموجود على جدار الخزان مما يتسبب في صدى موجة خاطئة ، أثناء تصحيح أخطاء المقياس ، لم يتم حفظ صدى الموجة الخاطئة.

جهاز إرسال مستوى الرادار EXia II CT6 بدقة 4 ميجا باسكال بسلكين 0.1٪ 0



التركيب داخل الخزان



  • ضمن شعاع موجة الإشارة ، تجنب اتباع المواد المراد تركيبها (1) مفتاح الحد ، مستشعر درجة الحرارة ، إلخ
  • موقف متماثل (2) حلقة فراغ ، ملف تسخين ، ساحة ، إلخ.
  • في حالة وجود (1) (2) مواد تداخل ، استخدم أنبوب موجة موجه للقياس.
