تفاصيل المنتج:
|
| نطاق القياس: | 40 م | نوع الهوائي: | نوع اللوحة المسطحة |
|---|---|---|---|
| تطبيق: | السوائل المسببة للتآكل والغبار والجسيمات وما إلى ذلك | نطاق الترددات: | 2 اتصال العملية |
| درجة الحماية: | IP67 | درجة حرارة التشغيل: | -40 ~ 260 درجة مئوية |
| خرج الإشارة: | 4-20mA / هارت (سلكان / أربعة أسلاك) | ضغط العملية: | -10-40 بار |
| تسليط الضوء: | جهاز إرسال مستوى الرادار باللوحة المسطحة,جهاز إرسال مستوى الرادار التفلون 4 ميجا باسكال,جهاز إرسال مستوى الموجة الموجهة 4 ميجا باسكال |
||

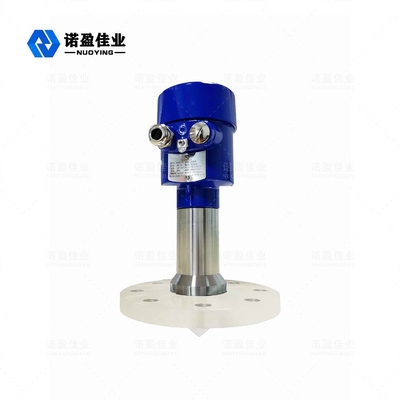

26 جيجاهرتز NYRD-PB-B مسطح رادار مستوى متر
مقياس مستوى الرادار ذو اللوحة المسطحة عبارة عن أداة قياس مستوى الرادار عالي التردد 26 جيجا هرتز مع مسافة قياس قصوى تبلغ 40 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالج الدقيق السريع الجديد إجراء تحليل إشارة عالية السرعة ومعالجتها ، بحيث يمكن استخدام الجهاز في بعض المناسبات المعقدة مثل البخار ، الرغوة ، الغبار ، التبلور ، التكثيف ، إلخ.
رادار مستوى مترالمقياس التقني
| نموذج | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| تطبيق نموذجي | البخار ، الضباب ، الرغوة ، التآكل القوي ، التبلور ، التكثيف ، الالتصاق ، إلخ. | ||||
| تردد الإرسال | 26 جيجا هرتز | ||||
| أخذ العينات بالصدى | 100 مرة / ثانية | ||||
| مادة الهوائي | PTFE + 304 | PTFE | PTFE + 304 | PTFE + 304 | PFA |
| نطاق | 40 م | ||||
| صحة | 0.05٪ ～ 0.1٪ فس | ||||
| إمداد بالطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220 فولت تيار متردد | ||||
| قوة | 3 واط | ||||
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... | ||||
| درجة حرارة العملية | -40 درجة مئوية + 130 درجة مئوية | -40 درجة مئوية + 130 درجة مئوية | -40 + 260 ℃ | -40 درجة مئوية + 130 درجة مئوية | -40 درجة مئوية + 130 درجة مئوية |
| ضغط العملية | -0.1 ～ 2.0 ميجا باسكال | ||||
| عملية اتصال | قوس ، شفة (اختياري) | ||||
| الواجهة الكهربائية | M20 × 1.5 ، ½ "معاهدة عدم الانتشار | ||||
| فئة الحماية | IP 67 | ||||
| درجة مقاومة للانفجار | ExiaⅡCT6 Ga ، ExdⅡCT6 جيجابايت | ||||
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!

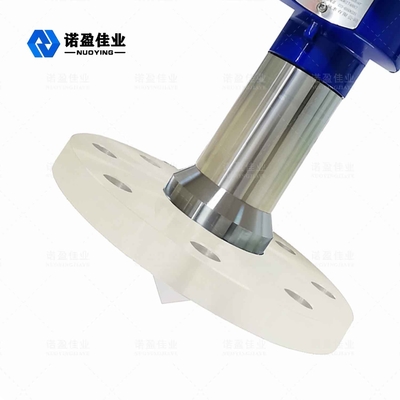

اللوحة المسطحةهوائي مقياس مستوى الرادار باستخدام مادة PTFE ، PTFE (تفلون أو PTFE) ، المعروف باسم "ملك البلاستيك" ، يتكون من رباعي فلورو إيثيلين عن طريق بلمرة مركبات البوليمر ، وله ثبات كيميائي ممتاز ، ومقاومة عالية للتآكل ، وختم ، وتزييت ليس كذلك عزل كهربائي لزج وتحمل جيد ضد الشيخوخة ، يتميز PTFE بالميزات التالية:
رادار مستوى مترالتشغيل مبدأ
يصدر هوائي مستوى الرادار نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.بعد أن تلامس النبضة سطح الوسيط المقاس ، تنعكس النبضة مرة أخرى وتستقبلها نظام الهوائي مرة أخرى ، ويتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوية (لأن سرعة انتشار النبضة سريعة للغاية ، تصل الموجة الكهرومغناطيسية إلى الهدف وتنعكس مرة أخرى إلى المستقبل ، ويكون الوقت المستغرق فوريًا تقريبًا).
كما تظهر الصورة:
أ.ضبط النطاق ، تعديل منخفض (4mA)ب.تعديل عالي (20mA)ج.نطاق المنطقة العمياء
السطح المرجعي للقياس: السطح السفلي للخيط أو السطح المحكم للشفة.
ملاحظة: عند استخدام توقيت مستوى الرادار ، تأكد من أن أعلى مستوى للمواد لا يمكنه دخول المنطقة المحجوبة للقياس (المنطقة الموضحة بالعلامة C في الشكل).
رادار مستوى مترميزات التصميم
◎ الهوائي صغير الحجم وسهل التركيب ؛رادار عدم الاتصال ، لا تآكل ولا تلوث.
◎ غير متأثر بالتآكل ، الرغوة ، بخار الماء ، تغيرات درجة الحرارة والضغط.
◎ زاوية الشعاع صغيرة والطاقة مركزة ، مما يعزز قدرة الصدى ويساعد على تجنب التداخل.
◎ المساحة العمياء للقياس أصغر ، ويمكنها أيضًا تحقيق نتائج جيدة لقياس الخزان الصغير.
نسبة إشارة إلى ضوضاء عالية لأداء أفضل حتى في ظل الظروف المتقلبة.
