تفاصيل المنتج:
|
| نطاق القياس: | 20 م | أخذ العينات بالصدى: | 100 مرة / ثانية |
|---|---|---|---|
| مادة: | PFA | عملية اتصال: | شفة (اختياري) |
| درجة الحماية: | عرض أداة IP67 ، IP67 | درجة حرارة التشغيل: | -40 ~ 260 درجة مئوية |
| الواجهة الكهربائية: | M20 × 1. 5 ، ½ "معاهدة عدم الانتشار | درجة مقاومة للانفجار: | ExiaⅡCT6 Ga ، ExdⅡCT6 جيجابايت |
| تسليط الضوء: | مستشعر مستوى السائل بالرادار 40 مترًا,مستشعر مستوى سائل الرادار IP67,24VDC |
||

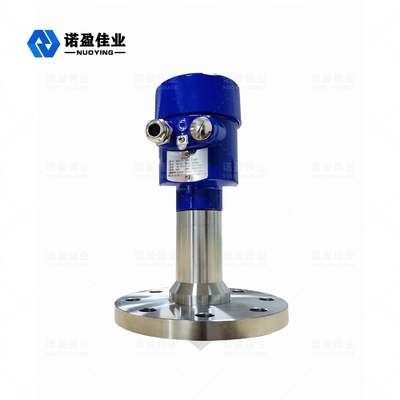

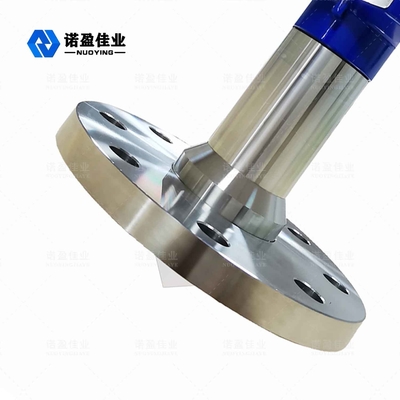

26 جيجاهرتز NYRD-PB-C مسطح رادار مستوى متر
مقياس مستوى الرادار ذو اللوحة المسطحة عبارة عن أداة قياس مستوى الرادار عالي التردد 26 جيجا هرتز مع مسافة قياس قصوى تبلغ 40 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالج الدقيق السريع الجديد إجراء تحليل إشارة عالية السرعة ومعالجتها ، بحيث يمكن استخدام الجهاز في بعض المناسبات المعقدة مثل البخار ، الرغوة ، الغبار ، التبلور ، التكثيف ، إلخ.
رادار مستوى مترالمقياس التقني
| نموذج | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| تطبيق نموذجي | البخار ، الضباب ، الرغوة ، التآكل القوي ، التبلور ، التكثيف ، الالتصاق ، إلخ. | ||||
| تردد الإرسال | 26 جيجا هرتز | ||||
| أخذ العينات بالصدى | 100 مرة / ثانية | ||||

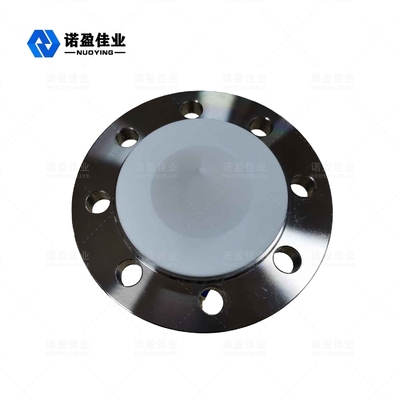

| مادة الهوائي | PTFE + 304 | PTFE | PTFE + 304 | PTFE + 304 | PFA |
| نطاق | 40 م | ||||
| صحة | 0.05٪ ～ 0.1٪ فس | ||||
| إمداد بالطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220 فولت تيار متردد | ||||
| قوة | 3 واط | ||||
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... | ||||
| درجة حرارة العملية | -40 درجة مئوية + 130 درجة مئوية | -40 درجة مئوية + 130 درجة مئوية | -40 + 260 ℃ | -40 درجة مئوية + 130 درجة مئوية | -40 درجة مئوية + 130 درجة مئوية |
| ضغط العملية | -0.1 ～ 2.0 ميجا باسكال | ||||
| عملية اتصال | قوس ، شفة (اختياري) | ||||
| الواجهة الكهربائية | M20 × 1.5 ، ½ "معاهدة عدم الانتشار | ||||
| فئة الحماية | IP 67 | ||||
| درجة مقاومة للانفجار | ExiaⅡCT6 Ga ، ExdⅡCT6 جيجابايت | ||||
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
يصدر هوائي مستوى الرادار نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.بعد أن تلامس النبضة سطح الوسيط المقاس ، تنعكس النبضة مرة أخرى وتستقبلها نظام الهوائي مرة أخرى ، ويتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوية (لأن سرعة انتشار النبضة سريعة للغاية ، تصل الموجة الكهرومغناطيسية إلى الهدف وتنعكس مرة أخرى إلى المستقبل ، ويكون الوقت المستغرق فوريًا تقريبًا).
رادار مستوى مترمتطلبات التثبيت
رادار مستوى مترالتثبيت الخاطئ
