تفاصيل المنتج:
|
| صحة: | 1.5-3 مم | مزود الطاقة: | 24VDC الطاقة الشمسية |
|---|---|---|---|
| نطاق: | 80 م | عملية اتصال: | تركيب قوس |
| درجة حرارة العملية: | -40 ~ 80 درجة | درجة حرارة التشغيل: | -40 ~ 80 درجة |
| خرج الإشارة: | هارت / RS485 / مودبوس ... | قوة: | 3 واط |
| تسليط الضوء: | جهاز إرسال مستوى الرادار عالي التردد,جهاز إرسال مستوى الرادار 20ma RS485,مستشعر مستوى خزان الرادار RS485 |
||

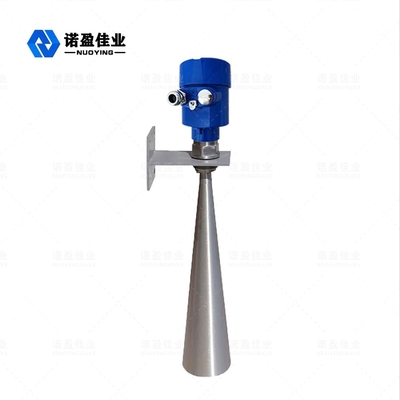

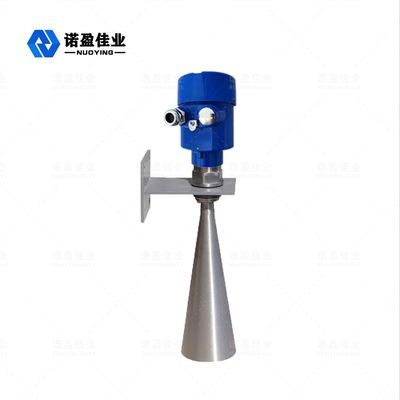

26 جيجاهرتز NYRD-SL رادار مستوى متر
مقياس مستوى الرادار NYRD-SL ، المعروف أيضًا باسم رادار مستوى الماء ، هو جهاز إلكتروني يستخدم الموجات الكهرومغناطيسية لاكتشاف الأهداف.وتتمثل مهمتها الرئيسية في إجراء مراقبة الحفاظ على المياه ومعالجة مياه الصرف الصحي والتحذير من الفيضانات.مبدأ القياس الرئيسي هو إرسال نبضة رادار من هوائي استشعار مستوى الماء بالرادار ، والذي يستقبل النبضة المنعكسة من سطح الماء ويسجل الوقت T. نظرًا لأن سرعة الانتشار C للموجة الكهرومغناطيسية ثابتة ، فإن المسافة D إلى يمكن الحصول على سطح الماء.
رادار مستوى مترالمقياس التقني
| تطبيق نموذجي | مراقبة منسوب مياه الأنهار والقنوات والقنوات والمياه الضحلة |
| تردد الإرسال | 26 جيجا هرتز |
| صحة | 1.5-3 مم |
| نطاق | 30 م 80 م 120 م |
| مادة الهوائي | 304316L (اختياري) |
| أخذ العينات بالصدى | 100 مرة / ثانية |
| درجة حرارة العملية | -40 ~ 80 درجة |
| الرطوبة المحيطة | 0 ~ 90٪ |
| الدقة | 1 ملم |
| عملية اتصال | تركيب القوس |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "معاهدة عدم الانتشار |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| إمداد بالطاقة | 24V DC 12V DC (اختياري) |
| قوة | 3 واط |
| العمل الحالي | ≤10MA |
| فئة الحماية | IP67 |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
يصدر هوائي مستوى الرادار نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.بعد أن تلامس النبضة سطح الوسيط المقاس ، تنعكس النبضة مرة أخرى وتستقبلها نظام الهوائي مرة أخرى ، ويتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوية (لأن سرعة انتشار النبضة سريعة للغاية ، تصل الموجة الكهرومغناطيسية إلى الهدف وتنعكس مرة أخرى إلى المستقبل ، ويكون الوقت المستغرق فوريًا تقريبًا).
رادار مستوى مترميزات التصميم
رادار مستوى متر مجال التطبيق
