تفاصيل المنتج:
|
| نطاق القياس: | 80 م | مادة القضية: | حالة الألمنيوم المصبوب |
|---|---|---|---|
| مادة الهوائي: | 304316 ل | عملية اتصال: | شفة عالمية ، مشبك وقوس اختيارية |
| أخذ العينات بالصدى: | 100 مرة / ثانية | درجة حرارة التشغيل: | -40 ~ 80 درجة |
| خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... | قوة: | 3 واط |
| تسليط الضوء: | هوائي مكافئ مقياس مستوى الرادار,قياس ارتفاع الخزان,مقياس مستوى الرادار |
||

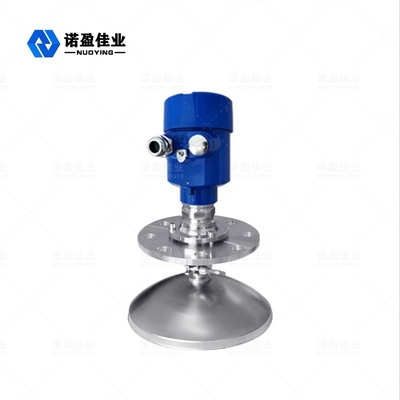

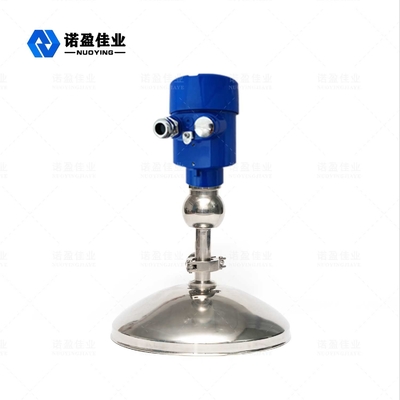

26 جيجا هرتز NYRD-810 رادار مستوى متر
يستخدم مقياس مستوى رادار الهوائي المكافئ NYRD-810 لقياس ارتفاع مستوى مادة الخزان. يصدر هوائي مقياس مستوى الرادار عالي التردد نبضات ميكروويف ضيقة للغاية.تنتشر هذه النبضة في الفضاء بسرعة الضوء وتلتقي بسطح الوسيط المقاس.ينعكس جزء من طاقته ويتلقى من نفس الهوائي.
يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المستقبلة مع المسافة من الهوائي إلى سطح الوسيط المقاس.نظرًا لسرعة الانتشار العالية للغاية للموجات الكهرومغناطيسية ، فإن الفاصل الزمني بين النبضات المرسلة والنبض المستقبِل صغير جدًا (ترتيب نانوثانية) ويصعب تأكيده.يستخدم مقياس مستوى الرادار عالي التردد 26G تقنية حل خاصة ذات صلة يمكنها تحديد الفاصل الزمني بين النبضة المرسلة والنبضة المستقبلة بدقة ، وذلك لزيادة حساب المسافة من الهوائي إلى سطح الوسيط المقاس.
رادار مستوى مترالمقياس التقني
| تطبيق نموذجي | مراقبة المواد الصلبة والغبار والجزيئات وما إلى ذلك |
| تردد الإرسال | 26 جيجا هرتز |
| صحة | 3 مم |
| نطاق | 80 م |
| مادة الهوائي | 304316L (اختياري) |
| أخذ العينات بالصدى | 100 مرة / ثانية |
| درجة حرارة العملية | -40 ~ 130 درجة مئوية |
| الرطوبة المحيطة | 0 ~ 90٪ |
| الدقة | 1 ملم |
| عملية اتصال | تركيب شفة أو قوس |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "معاهدة عدم الانتشار |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| إمداد بالطاقة | 24V DC (اختياري) |
| قوة | 3 واط |
| درجة مقاومة للانفجار | ExiaⅡCT6 (اختياري) |
| فئة الحماية | IP67 |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
