| اسم العلامة التجارية: | NUOYINGJIAYE |
| رقم الطراز: | NYRD-806 حجم صغير جدًا |
| الـ MOQ: | 1 |
| السعر: | $400 to $1800 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 500 جهاز كمبيوتر شخصى / الشهر السابق |

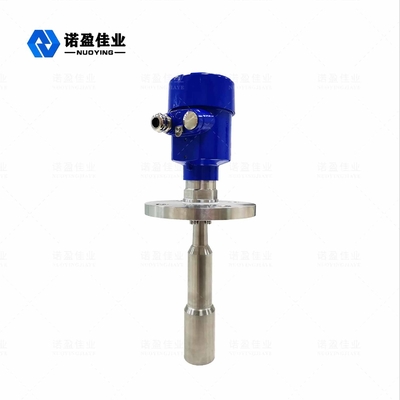

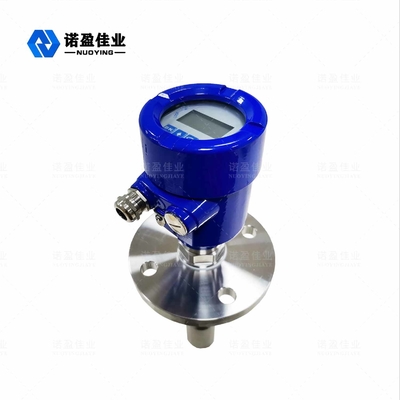

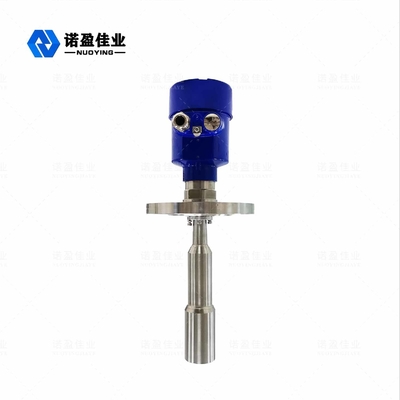

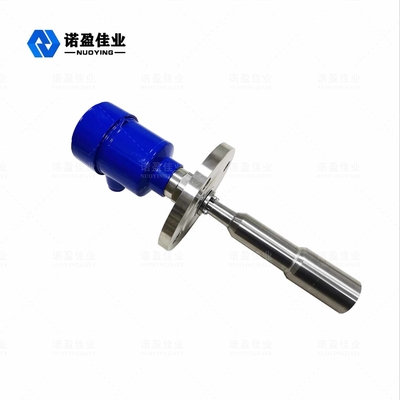

جهاز إرسال مستوى الرادار صغير الحجم للغاية
26 جيجا هرتز NYRD-806 رادار مستوى متر
جهاز استشعار سلسلة NYRD80X لمقياس مستوى الرادار عبارة عن أداة قياس مستوى الرادار عالي التردد 26 هرتز مع مسافة قياس قصوى تبلغ 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالج الدقيق السريع الجديد إجراء معالجة تحليل إشارة ذات معدل أعلى بحيث يمكن استخدام الأداة في بعض ظروف القياس المعقدة مثل غلاية التفاعل والتخزين الصلب.
رادار مستوى مترالمقياس التقني
| تطبيق نموذجي | درجة الحرارة والضغط والسائل التآكل قليلاً إلخ |
| تردد الإرسال | 26 جيجا هرتز |
| دقة | 3 مم |
| نطاق | 30 م |
| مادة الهوائي | 304316L (اختياري) |
| أخذ العينات بالصدى | 100 مرة / ثانية |
| درجة حرارة العملية | -40 ~ 130 درجة ، -40 ~ 250 درجة مئوية |
| الرطوبة المحيطة | 0 ~ 90٪ |
| القرار | 1 ملم |
| عملية اتصال | شفة عالمية |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "معاهدة عدم الانتشار |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| إمداد بالطاقة | 24V DC 220VAC (اختياري) |
| قوة | 3 واط |
| درجة مقاومة للانفجار | ExiaⅡCT6 (اختياري) |
| فئة الحماية | IP67 |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مبدأ قياس العداد
يصدر هوائي مستوى الرادار نبضة ميكروويف ضيقة وينقلها إلى أسفل عبر الهوائي.بعد أن تلامس النبضة سطح الوسط الذي يتم قياسه ، تنعكس النبضة مرة أخرى ويقبلها نظام الهوائي مرة أخرى ، حيث يتم تحويل الإشارة إلى جزء الدائرة الإلكترونية تلقائيًا إلى إشارة موضع الكائن (لأن سرعة انتشار النبض سريعة للغاية ، الوقت الذي تستغرقه الموجات الكهرومغناطيسية للوصول إلى الهدف وتعكسها مرة أخرى إلى المستقبل يكون فوريًا تقريبًا).
رادار مستوى مترميزات التصميم
