تفاصيل المنتج:
|
| نطاق القياس: | 80 م 120 م | قوة: | 3 واط |
|---|---|---|---|
| طريقة التركيب: | شفة عالمية ، مشبك وقوس اختيارية | مادة شل: | ستانلس ستيل |
| أخذ العينات بالصدى: | 100 مرة / ثانية | درجة حرارة التشغيل: | -40 ~ 80 درجة |
| خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... | درجة الحماية: | IP67 |
| تسليط الضوء: | جهاز إرسال مستوى الرادار 12VDC,جهاز إرسال مستوى الرادار 10 متر,جهاز إرسال مستوى الميكروويف 10 متر |
||

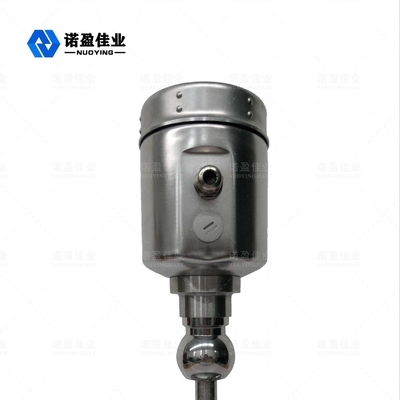

26 جيجا هرتز NYRD-810 رادار مستوى متر

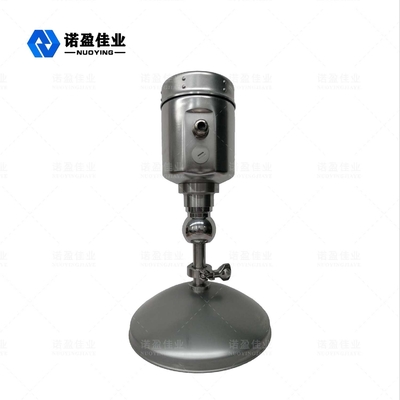

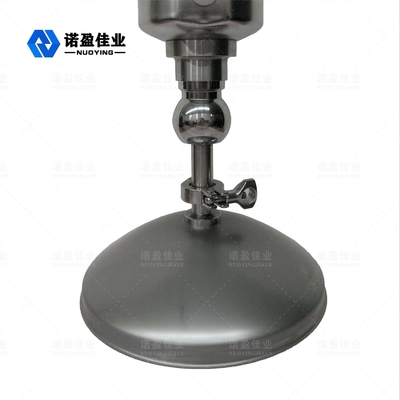

الNYRD-810مقياس مستوى رادار الهوائي المكافئ هو مقياس مستوى الرادار غير التلامسي الذي يستخدم مبدأ النبضة.يمكن استخدامه على نطاق واسع لقياس مستويات المواد الصلبة ، وحاويات العمليات ، والغبار القوي ، والتبلور السهل ، والتكثيف.
رادار مستوى مترالمقياس التقني
| تطبيق نموذجي | مراقبة المواد الصلبة والغبار والجزيئات وما إلى ذلك |
| تردد الإرسال | 26 جيجا هرتز |
| صحة | 3 مم |
| نطاق | 80 م |
| مادة الهوائي | 304316L (اختياري) |
| أخذ العينات بالصدى | 100 مرة / ثانية |
| درجة حرارة العملية | -40 ~ 130 درجة مئوية |
| الرطوبة المحيطة | 0 ~ 90٪ |
| الدقة | 1 ملم |
| عملية اتصال | تركيب شفة أو قوس |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "معاهدة عدم الانتشار |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| إمداد بالطاقة | 24V DC (اختياري) |
| قوة | 3 واط |
| درجة مقاومة للانفجار | ExiaⅡCT6 (اختياري) |
| فئة الحماية | IP67 |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترمبدأ العمل
مبدأ القياس يرسل مقياس مستوى الرادار إشارة نبضة ميكروويف ذات J ضيقة وطاقة منخفضة للغاية عبر هوائي.تنتقل إشارة النبضة هذه في الفضاء بسرعة الضوء وتنعكس عندما تصادف الوسيط المقاس.يستقبل الجهاز الإشارة المنعكسة ، ويتم إرسال إشارة النبض واستقبال إشارة النبض.يتناسب الفاصل الزمني مع المسافة بين المستوى المرجعي وسطح الوسيط المقاس.يمكن قياس المسافة بين الهوائي وسطح الوسيط عن طريق قياس الفاصل الزمني بين الإرسال والاستقبال.
