تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل بعملية بسيطة | مادة الهوائي: | PTFE |
|---|---|---|---|
| نطاق القياس: | 20 م | درجة حرارة الوسائط: | -40 ~ + 130 درجة |
| ضغط العملية: | -0.1 ~ 0.3 ميجا باسكال | عملية اتصال: | موضوع (اختياري) |
| مزود الطاقة: | 24VDC (سطرين ، أربعة خطوط) | دقة: | ＜ 0.1٪ فس |
| تسليط الضوء: | جهاز إرسال مستوى نوع الرادار 20mA,مقياس مستوى الرادار 6 جيجاهرتز,جهاز إرسال مستوى الرادار الخيطي |
||

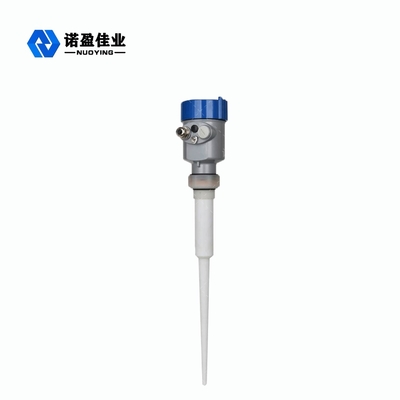

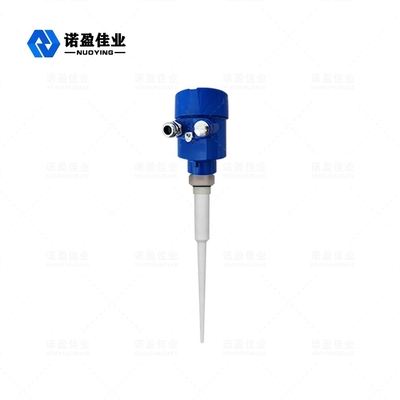

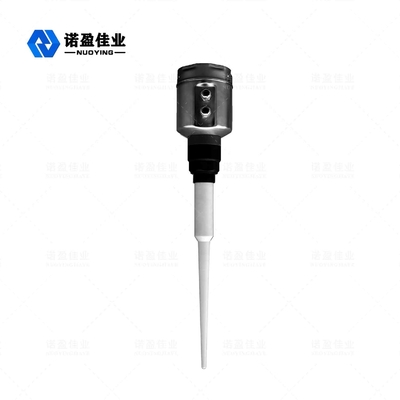

حار بيع 4-20mA السائل 6 جيجاهرتز NYRD801 مستوى الرادار متر
مبدأ عمل مقياس مستوى الرادار NYRD801 6 جيجا هرتز
يتم إرسال نبضات الميكروويف القصيرة جدًا ذات الطاقة المنخفضة جدًا واستقبالها من خلال نظام الهوائي.تنتقل موجات الرادار بسرعة الضوء ، ويمكن تحويل وقت التشغيل إلى إشارة مستوية من خلال المكونات الإلكترونية.يمكن أن تضمن طريقة تمديد الوقت الخاصة قياسًا مستقرًا ودقيقًا في وقت قصير جدًا.حتى في حالة وجود صدى خاطئ في ظل ظروف عمل معقدة ، يمكن تحليل صدى مستوى المواد بدقة باستخدام أحدث تقنيات المعالجات الدقيقة وبرامج التصحيح.
إدخال:
يستقبل الهوائي النبضة الدقيقة المنعكسة وينقلها إلى الدائرة الإلكترونية.يعالج المعالج الدقيق الإشارة ويحدد الصدى الناتج عن النبضة الدقيقة على سطح المادة.يكتمل التعرف الصحيح على إشارة الصدى عن طريق برنامج النبض ، ويمكن أن تصل الدقة إلى مستوى المليمتر.تتناسب المسافة D من سطح المادة مع حركة النبض عبر الزمن T: D = C × T / 2 (C هي سرعة الضوء)
نظرًا لأن المسافة E للخزان الفارغ معروفة ، فإن مستوى المادة L هو: L = ED.
انتاج:
يتم ضبطه عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معلمات التطبيق.ستعمل معلمات التطبيق تلقائيًا على تكييف الأداة مع بيئة القياس ، بما يتوافق مع خرج 4-20mA.
6 جيجا هرتز NYRD801 مقياس مستوى الرادارالمعايير الفنية
| تطبيق نموذجي | سائل بعملية بسيطة |
| موديل المنتج | NYRD801 |
| مادة الهوائي | PTFE |
| نطاق القياس | 20 م |
| عملية اتصال | خيط |
| درجة حرارة العملية | -40 ~ + 130 درجة |
| ضغط العملية | -0.1 ~ 0.3 ميجا باسكال |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| دقة | ＜ 0.1٪ فس |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 |
ميزة تصميم عداد مستوى الرادار NYRD-801 بسرعة 6 جيجاهرتز
1. المعالجات الدقيقة المتقدمة وتقنية معالجة الصدى الفريدة من نوعها Echo Discovery للتطبيقات المعقدة.
2- الرادار الوحيد الذي يلامس الوسط.
3. قياس السائل بأعلى دقة وأدق.
4. مادة لاصقة أو معلقة ، إشارة النبض يمكن أن تخترق ، لا تؤثر على القياس.
5. سهلة التركيب لا ضرر على جسم الإنسان أو البيئة.
6 جيجا هرتز NYRD801 مقياس مستوى الرادارمجال التطبيق
1- محطات توليد الطاقة: أكوام الفحم ، صوامع الفحم الخام ، صوامع الوقود ، الخزانات ، خزانات تنظيف غاز العادم.
2-حقل النفط: صهاريج تخزين النفط الخام ، وخزانات تخزين النفط المكرر ، وفواصل ثلاثية الطور ، وخزانات الترسيب ، وخزانات الصرف الصحي ، وواجهات النفط والمياه.
3 المعادن: فرن الانفجار ، صومعة خام ، كسارة خام ، صومعة المواد الخام ، صومعة المواد المساعدة.
4-المواد الكيميائية: برج تقطير الزيت الخام ، صومعة المواد الخام ، صومعة وسيطة ، خزان التفاعل ، خزان الأمونيا ، صومعة المواد الصلبة ، فاصل.
5. الصيدلانية: خزان تخزين الأدوية الصينية ، فاصل ، خزان التخمير.
6.Other: خزان الخلط ، الأسمنت ، الورق ، معالجة المياه وهلم جرا.
