تفاصيل المنتج:
|
| تطبيق نموذجي: | صلبة ، جسيمات ، غبار قوي ومناسبات أخرى | مادة الهوائي: | 316 لتر |
|---|---|---|---|
| نطاق القياس: | 15 ملم | مزود الطاقة: | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة الوسائط: | -40 ~ + 250 درجة | ضغط العملية: | -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال: | قوس شفة | خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... |
| تسليط الضوء: | مقياس مستوى الرادار من نوع القرن,مقياس مستوى الرادار الصلب,جهاز إرسال مستوى نوع الرادار 26 جيجا هرتز |
||

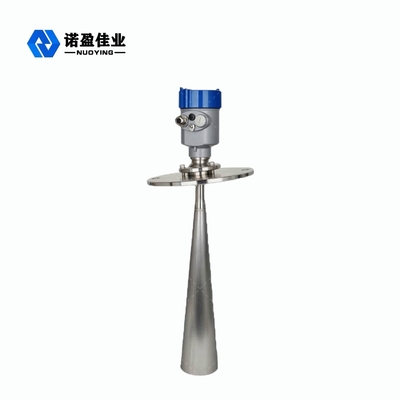

مقياس مستوى الرادار NYRD808 عالي التردد 26 جيجاهرتز
مبدأ عمل مقياس مستوى الرادار NYRD808 26 جيجاهرتز
جهاز قياس مستوى الرادار من سلسلة NYRD80X عبارة عن أداة قياس مستوى الرادار عالي التردد 26 جيجا هرتز بمسافة قياس قصوى تبلغ 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالج الدقيق السريع الجديد إجراء تحليل إشارة ذات معدل أعلى ومعالجتها ، مما يجعل الجهاز يمكن استخدامه في غلاية التفاعل والحاوية الصلبة وبعض ظروف القياس المعقدة.
يصدر هوائي موضع جسم الرادار نبضة ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.بعد أن تلامس الموجة النبضية سطح الوسيط المقاس ، تنعكس مرة أخرى ويستقبلها نظام الهوائي مرة أخرى.يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (نظرًا لأن النبضات تنتقل بسرعة كبيرة ، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها وترتد إلى جهاز الاستقبال يكون فوريًا تقريبًا).
المعلمات الفنية لمقياس مستوى الرادار 26 جيجا هرتز NYRD808
| تطبيق نموذجي | صلبة ، جسيمات ، غبار قوي ومناسبات أخرى |
| موديل المنتج | NYRD808 |
| مادة الهوائي | 316 (اختياري) |
| نطاق القياس | 15 ملم |
| عملية اتصال | شفة ، قوس (اختياري) |
| درجة حرارة الوسائط | -40 ~ + 250 درجة |
| ضغط العملية | ＜ 2.0 ميجا باسكال |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| دقة | ＜ 0.1٪ فس |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exd II BT4 |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
ملاحظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين.
ميزة تصميم عداد مستوى الرادار NYRD808 بتردد 26 جيجاهرتز
1. حجم الهوائي صغير ، سهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
2. يتأثر بالكاد من التآكل والرغوة.لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
3. بيئة الغبار الشديد لها تأثير ضئيل على تشغيل مقياس مستوى التردد العالي.
4.قصر الطول الموجي ، انعكاس أفضل للأسطح الصلبة المائلة.
5. زاوية شعاع صغيرة والطاقة المركزة.
6 مساحة القياس العمياء أصغر ، ويمكن تحقيق نتائج جيدة لقياس الخزان الصغير.
7.نسبة عالية للإشارة إلى الضوضاء لأداء أفضل حتى في ظل الظروف المتقلبة.
8. التردد العالي ، الخيار الأفضل لقياس الوسائط الثابتة العازلة الصلبة والمنخفضة.
مجال تطبيق مقياس مستوى الرادار 26 جيجاهرتز NYRD808
1. محطات توليد الطاقة: أكوام الفحم ، صوامع الفحم الخام ، خزانات تنقية غاز العادم ، مضخات الصوامع ، تخزين الرماد ، خزانات النفط ، إلخ.
2. حقل النفط: خزان تخزين الزيت النهائي ، فاصل ثلاثي المراحل ، خزان الترسيب ، خزان طين الحفر ، إلخ.
3. الصناعة الكيميائية: صومعة المواد الخام ، الصومعة الوسيطة ، خزان التفاعل ، الصومعة الصلبة ، الفاصل ، إلخ.
4. علم المعادن: فرن الصهر ، صومعة خام ، كسارة خام ، صومعة المواد الخام ، صومعة المواد المساعدة ، صومعة مسحوق الألومينا ، إلخ.
5. الأسمنت: صومعة الحجر ، صومعة المواد الخام ، صومعة مسحوق الفحم ، صومعة تخزين الخبث ، الخرسانة التجارية ، إلخ.
6. المواد الغذائية: صهاريج تخزين السكر الخام ، صهاريج تخزين معجون الطماطم ، صهاريج تخزين مصانع الجعة ، إلخ.
7. المستحضرات الصيدلانية: صهاريج تخزين الأدوية ، وأجهزة الفصل ، وخزانات التخمير ، إلخ.
8. الورق: صندوق المواد الخام ، برج التخزين ، أسطوانة التجفيف ، صندوق تخزين المواد الكيميائية ، إلخ.
9. أخرى: المحاجر ، مناجم الفحم ، حماية البيئة ، بناء السفن وغيرها من الصناعات.
