تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل بدون تقليب | مادة الهوائي: | 304 (اختياري) |
|---|---|---|---|
| نطاق القياس: | 35 م | درجة حرارة متوسطة: | -40 ~ + 130 درجة |
| ضغط العملية: | -0.1 ~ 4.0 ميجا باسكال | عملية اتصال: | شفة (اختياري) |
| شكل الهوائي: | نوع القرن | ||
| تسليط الضوء: | جهاز إرسال مستوى السائل بالرادار,مستشعر مستوى السائل بالرادار من نوع القرن,جهاز إرسال على مستوى نوع الرادار بسرعة 6 جيجاهرتز |
||

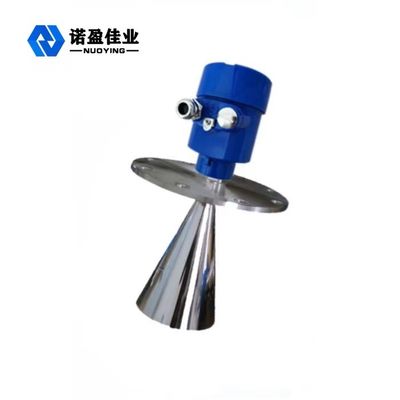

حار بيع نوع القرن السائل 6 جيجاهرتز NYRD803 مستوى الرادار المرسل
مبدأ عمل جهاز الإرسال بمستوى 6 جيجاهرتز NYRD803
يتم إرسال نبضات الميكروويف القصيرة جدًا ذات الطاقة المنخفضة جدًا واستقبالها من خلال نظام الهوائي.تنتقل موجات الرادار بسرعة الضوء ، ويمكن تحويل وقت التشغيل إلى إشارة مستوية من خلال المكونات الإلكترونية.حتى في حالة وجود صدى خاطئ في ظل ظروف عمل معقدة ، يمكن تحليل صدى مستوى المواد بدقة باستخدام أحدث تقنيات المعالجات الدقيقة وبرامج التصحيح.
إدخال:
يستقبل الهوائي النبضة الدقيقة المنعكسة وينقلها إلى الدائرة الإلكترونية.يعالج المعالج الدقيق الإشارة ويحدد الصدى الناتج عن النبضة الدقيقة على سطح المادة.
تتناسب المسافة D من سطح المادة مع انتقال النبضة عبر الزمن T:
D = C × T / 2 (C هي سرعة الضوء)
نظرًا لأن المسافة E للخزان الفارغ معروفة ، فإن مستوى المادة L هو:
L = ED
انتاج:
يتم ضبطه عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معلمات التطبيق.ستعمل معلمات التطبيق تلقائيًا على تكييف الأداة مع بيئة القياس ، بما يتوافق مع إخراج 4-20mA.
ميزة تصميم جهاز إرسال مستوى الرادار NYRD803 بسرعة 6 جيجاهرتز
1.يتبنى مقياس مستوى الرادار الذكي تكنولوجيا معالجة الميكروويف المتقدمة وتكنولوجيا معالجة صدى اكتشاف الصدى الفريدة.يمكن تطبيق المنتج في ظروف عمل معقدة مختلفة.
2. وظيفة "التعلم بالصدى الخاطئ" تمكن الجهاز من تحديد الصدى الحقيقي بدقة في ظل ظروف صدى كاذبة متعددة ، وذلك للحصول على نتائج قياس دقيقة.
3.يمكن تخصيص أوضاع اتصال مختلفة وأنواع مكونات الكشف وفقًا لمتطلبات العملاء.
4 مع وضع التشغيل النبضي ، فإن المنتج لديه طاقة انبعاث منخفضة للغاية ويمكن تركيبه في حاويات معدنية وغير معدنية مختلفة ، دون الإضرار بجسم الإنسان والبيئة.
المعلمات الفنية لجهاز الإرسال بمستوى 6 جيجاهرتز NYRD803
| تطبيق نموذجي | سائل بدون تقليب |
| مادة الهوائي | 304 (اختياري) |
| نطاق القياس | 35 م |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة | -40 ~ + 130 درجة |
| ضغط العملية | -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | شفة (اختياري) |
| دقة القياس | 0.05٪ -0.1٪ فس |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
مجال تطبيق مرسل مستوى الرادار 6 جيجاهرتز NYRD803
1- محطات توليد الطاقة: الخزانات ، ومضخات الصوامع ، ومغارف البخار ، وتخزين الرماد ، وخزانات النفط ، إلخ.
2-حقل النفط: صهاريج تخزين النفط الخام ، صهاريج تخزين النفط المكرر ، فواصل ثلاثية الطور ، خزانات الترسيب ، خزانات الصرف الصحي ، إلخ.
3 المواد الكيميائية: برج تقطير الزيت الخام ، صومعة المواد الخام ، الصومعة الوسيطة ، خزان التفاعل ، خزان الأمونيا ، خزان الأسفلت ، إلخ.
4 المعادن: صوامع المواد الخام ، صوامع المواد المساعدة ، الخزانات العازلة للخلايا الإلكتروليتية ، إلخ.
5- الموارد المائية: القنوات ، الخزانات ، ري الأراضي الزراعية ، إلخ.
6- المستحضرات الصيدلانية: صهاريج تخزين الأدوية الصينية ، وأجهزة الفصل ، وخزانات التخمير ، إلخ.
7- معالجة المياه: الخزانات والأحواض وخزانات معالجة المياه وخزانات الترسيب والآبار العميقة وشبكات مياه الشرب ، إلخ.
8 الورق: صومعة المواد الخام ، برج التخزين ، أسطوانة التجفيف ، إلخ.
9- أخرى: المحاجر وحماية البيئة والصناعات الأخرى.
