تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل ذو درجة حرارة عالية للعملية | نطاق القياس: | 35 م |
|---|---|---|---|
| درجة حرارة متوسطة: | -40 ~ + 300 درجة | الواجهة الكهربائية: | M20 × 1.5 ، 1/2 NPT |
| مزود الطاقة: | 24VDC (سطرين ، أربعة خطوط) | عملية اتصال: | شفة (اختياري) |
| ضغط العملية: | -0.1 ~ 4.0 ميجا باسكال | ||
| تسليط الضوء: | جهاز إرسال مستوى الرادار بقياس السائل,مستشعر مستوى خزان الرادار 35 مترًا,جهاز إرسال مستوى GWR 6 جيجا هرتز |
||

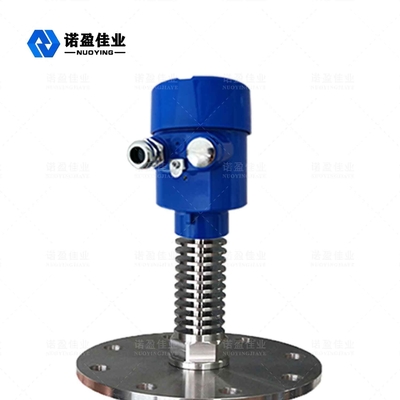

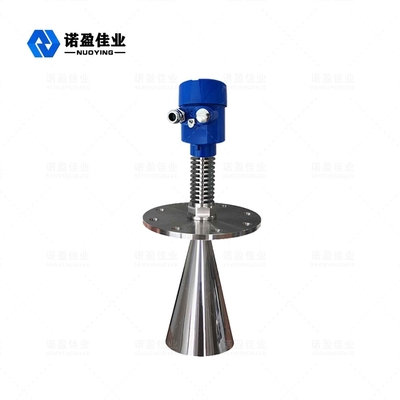

قياس الدقة 35 م السائل NYRD803S 6 جيجاهرتز مستوى الرادار الإرسال
NYRD803S مبدأ عمل جهاز الإرسال بمستوى 6 جيجاهرتز
تنتقل موجات الرادار بسرعة الضوء.يمكن تحويل وقت التشغيل إلى إشارة مستوى بواسطة المكونات الإلكترونية.تضمن طريقة تمديد الوقت الخاصة قياسات مستقرة ودقيقة خلال فترة زمنية قصيرة.
حتى في حالة وجود أصداء زائفة في ظل ظروف تشغيل معقدة ، يمكن تحليل أصداء المستوى بدقة باستخدام أحدث تقنيات المعالجات الدقيقة وبرامج التصحيح.
إدخال:
يستقبل الهوائي النبضات الدقيقة المنعكسة وينقلها إلى الدائرة الإلكترونية.يعالج المعالج الدقيق هذه الإشارة ويحدد أصداء النبضات الدقيقة على سطح المادة.يتم تحديد إشارة الصدى الصحيحة بواسطة برنامج النبض ، ويمكن أن تصل الدقة إلى مستوى المليمتر.
تتناسب المسافة D من سطح المادة مع انتقال النبضة عبر الزمن T:
D = C × T / 2 (C هي سرعة الضوء)
نظرًا لأن المسافة E للخزان الفارغ معروفة ، فإن المستوى L هو:
L = ED
انتاج:
يتم الضبط بإدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معلمات التطبيق.ستعمل معلمات التطبيق تلقائيًا على تكييف الأداة مع بيئة القياس ، بما يتوافق مع ناتج 4-20mA.
المعايير الفنية لجهاز الإرسال على مستوى الرادار NYRD803S 6 جيجا هرتز
| تطبيق نموذجي | سائل ذو درجة حرارة عالية للعملية |
| مادة الهوائي | 304 (اختياري) |
| نطاق القياس | 35 م |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة | -40 ~ + 300 درجة |
| ضغط العملية | -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | شفة (اختياري) |
| دقة القياس | 0.05٪ -0.1٪ فس |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
NYRD803S ميزة تصميم جهاز إرسال مستوى الرادار بسرعة 6 جيجاهرتز
1.إنها تعتمد تكنولوجيا معالجة الميكروويف المتقدمة وتكنولوجيا معالجة الصدى الفريدة من نوعها.يمكن تطبيق هذا المنتج في ظروف عمل معقدة مختلفة.
2. إن وظيفة "التعلم بالصدى الخاطئ" تمكن الأداة من تحديد الصدى الحقيقي بدقة في ظل مجموعة متنوعة من ظروف الصدى الخاطئة ، مما يؤدي إلى نتائج قياس دقيقة.
3.يمكن تخصيص أوضاع اتصال عملية مختلفة وأنواع عناصر الكشف وفقًا لمتطلبات العملاء.
4. باستخدام وضع التشغيل النبضي ، فإن المنتج لديه طاقة انبعاث منخفضة للغاية ويمكن تركيبه في العديد من الحاويات المعدنية وغير المعدنية دون الإضرار بجسم الإنسان والبيئة.
ملاحظة: وفقا للمتطلبات المحددة للمستخدمين يمكن تخصيص منتجات التصميم.
