تفاصيل المنتج:
|
| تردد الإرسال: | 26 جيجا هرتز | دقة: | 3 مم |
|---|---|---|---|
| نطاق: | 80 م | مادة الهوائي: | 304 ، 316 لتر (اختياري) |
| أخذ العينات بالصدى: | 100 مرة / ثانية | درجة حرارة العملية: | -40 ~ 130 درجة مئوية |
| الرطوبة المحيطة: | 0 ~ 90٪ | خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... |
| تسليط الضوء: | مقياس مستوى رادار هوائي مكافئ,مستشعر مستوى الرادار الموجه ضد الانفجار,مقياس مستوى الرادار 26 جيجا هرتز |
||

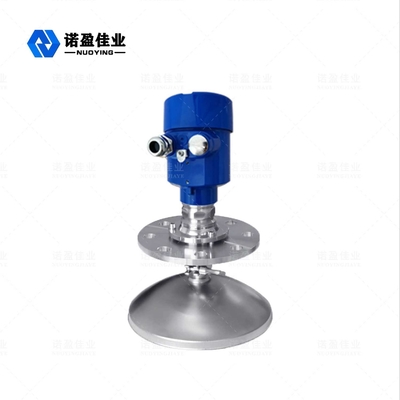

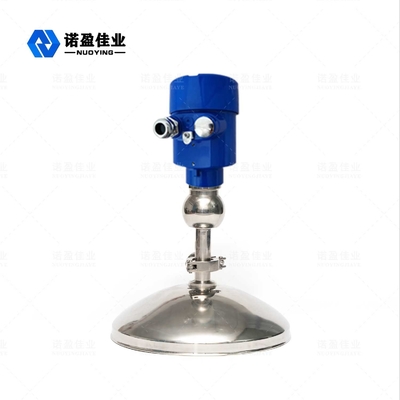

Arcuation NYRD810 مقياس مستوى الرادار لهوائي مكافئ 26 جيجا هرتز دليل على الانفجار
NYRD810 مقياس مستوى رادار هوائي مكافئ
يُستخدم مقياس مستوى الرادار NYRD-810 فيمستوى مادة الخزانقياس الارتفاعمقياس مستوى الرادار عالي التردديصدر الهوائي نبضات ميكروويف ضيقة.بين النبض المرسل والنبض المستقبلالفاصل الزمنييتناسب مع المسافة من الهوائي إلىالمتوسط المقاسسطح - المظهر الخارجي.هذهميكروويف ضيقتنتشر النبضة في الفضاء بسرعة الضوء وتلتقي بسطح الوسيط المقاس.تنعكس أجزاء من طاقته ،نفس الهوائياستلمتها.نظرًا لسرعة الانتشار العالية للغاية للموجات الكهرومغناطيسية ، فإن الفاصل الزمني صغير جدًا ويصعب تأكيده.الNYRD-810يستخدم مقياس مستوى الرادار عالي التردد تقنية حل خاصة ذات صلة ، والتي يمكنها تحديد الفاصل الزمني بين النبضة المرسلة والنبضة المستقبلة بدقة ، وذلك لحساب المسافة من الهوائي إلىالمتوسط المقاسسطح - المظهر الخارجي.
NYRD810 Parabolic Antenna Radar Level Gauge Technical Parameters
| تطبيق نموذجي | المواد الصلبة والسائلة والغبار والجسيمات وما إلى ذلك |
| تردد الإرسال | 26 جيجا هرتز |
| دقة | 3 مم |
| نطاق | 50 م ، 80 م |
| مادة الهوائي | PFA ، 304 ، 316L (اختياري) |
| أخذ العينات بالصدى | 100 مرة / ثانية |
| درجة حرارة العملية | -40 درجة مئوية ~ + 130 درجة مئوية |
| الرطوبة المحيطة | 0 ~ 90٪ |
| القرار | 1 ملم |
| عملية اتصال | تركيب شفة أو قوس |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "معاهدة عدم الانتشار |
| خرج الإشارة | RS485 / مودبوس ... |
| إمداد بالطاقة | 24VDC ، 220VAC (اختياري) |
| قوة | 3 واط |
| درجة مقاومة للانفجار | ExiaⅡCT6 Ga (اختياري) |
| فئة الحماية | IP67(اختياري) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلبالىمتطلبات محددةمنالمستخدمين!
