تفاصيل المنتج:
|
| تردد الإرسال: | 26 جيجا هرتز | نطاق: | 40 م ، 80 م (اختياري) |
|---|---|---|---|
| مادة الهوائي: | 304 | الواجهة الكهربائية: | M20 × 1. 5 ، ½ "معاهدة عدم الانتشار |
| إمداد بالطاقة: | 220VAC (اختياري) | درجة مقاومة للانفجار: | ExdⅡCT6 Gb (اختياري) |
| درجة حرارة العملية: | -40 درجة مئوية ~ + 130 درجة مئوية | خرج الإشارة: | 4 ... 20mA / RS485 / مودبوس ... |
| تسليط الضوء: | جهاز إرسال مستوى الرادار بهوائي مكافئ,مستشعر مستوى المياه بالرادار من الفولاذ المقاوم للصدأ,مفتاح مستوى الرادار غير المتصل 26 جيجاهرتز |
||

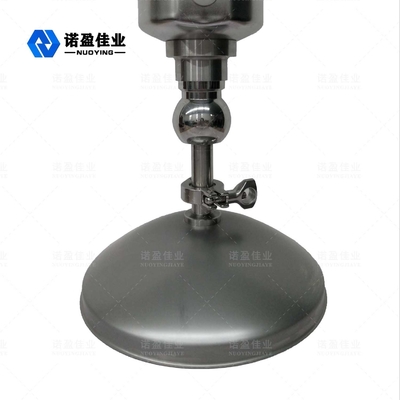

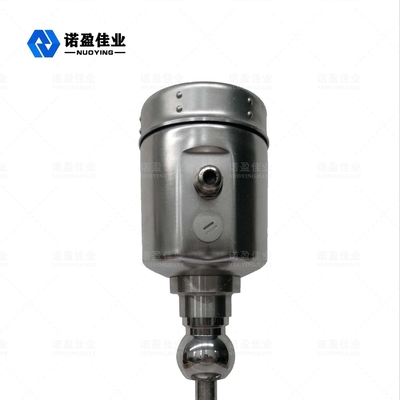

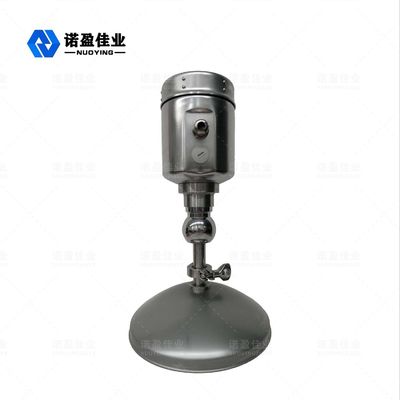

هوائي مكافئ لجهاز الإرسال بمستوى الرادار 26 جيجاهرتز NYRD810 غير قابل للتلامس من الفولاذ المقاوم للصدأ
مبدأ عمل جهاز الإرسال بمستوى الرادار NYRD810 بقدرة 26 جيجاهرتز من عدم الاتصال
يصدر هوائي مستوى الرادار نبضات موجات دقيقة ضيقة ، ونبضات الميكروويفتنتقل إلى أسفل من خلال الهوائي.ثم النبض سوف يمسالمتوسط المقاسالسطح ، ينعكس للخلف ويستقبله نظام الهوائي مرة أخرى ،(نظرًا لأن سرعة انتشار النبضات سريعة للغاية ، تصل الموجة الكهرومغناطيسية إلى الهدف وتنعكس عائدة إلى المستقبل. الوقت الذي يستغرقه الانتقال ذهابًا وإيابًا يكون فوريًا تقريبًا)ويتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى.
تطبيقات نموذجية لجهاز الإرسال بمستوى الرادار NYRD810 بقدرة 26 جيجاهرتز من عدم الاتصال
1. سوائل مختلفة (تآكل قوي ، ثابت عازل منخفض ، تقليب ، بخار ، تبلور ، تكثيف ، ملاط ، درجة حرارة عالية وضغط مرتفع ، إلخ.)
2. جميع أنواع الغبار (الغبار القوي ، الغبار العائم ، مسحوق الأسمنت ، مسحوق الجير ، الرماد المتطاير ، التبلور ، إلخ.)
3. المواد الصلبة المختلفة (الحبوب ، الحصى ، خام الحديد ، الفحم ، إلخ.)
المعلمة التقنية لجهاز الإرسال بمستوى الرادار NYRD810 بقدرة 26 جيجاهرتز من عدم الاتصال
| تطبيق نموذجي | الخامسسوائل آريوس، رصد المواد الصلبة والغبار والجسيمات ، وما إلى ذلك |
| تردد الإرسال | 26 جيجا هرتز |
| دقة | 3 مم |
| نطاق | 40 م ، 80 م(اختياري) |
| مادة الهوائي | 304 |
| أخذ العينات بالصدى | 100 مرة / ثانية |
| درجة حرارة العملية | -40 درجة مئوية ~ + 130 درجة مئوية |
| الرطوبة المحيطة | 0 ~ 90٪ |
| القرار | 1 ملم |
| عملية اتصال | تركيب شفة أو قوس أو موضوع |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "معاهدة عدم الانتشار |
| خرج الإشارة | 4 ... 20mA / RS485 / مودبوس ... |
| إمداد بالطاقة | 220VAC (اختياري) |
| قوة | 3 واط |
| درجة مقاومة للانفجار | إكسياCT6 Ga ؛ExdⅡCT6 جيجا بايت (اختياري) |
| فئة الحماية | IP67 |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
