تفاصيل المنتج:
|
| نموذج: | NYRD-PB-B | تردد الإرسال: | 26 جيجا هرتز |
|---|---|---|---|
| أخذ العينات بالصدى: | 100 مرة / ثانية | نطاق: | 40 م |
| دقة: | 0.05٪ ～ 0.1٪ فس | خرج الإشارة: | 4 ... 20mA / هارت |
| درجة حرارة العملية: | -40 درجة مئوية + 130 درجة مئوية | ضغط العملية: | -0.1 ～ 2.0 ميجا باسكال |
| تسليط الضوء: | جهاز إرسال مستوى الرادار ذي الخيط اللولبي,محول مستوى الرادار ذي اللوحة المسطحة,مفتاح مستوى الرادار PTFE بأربعة أسلاك |
||

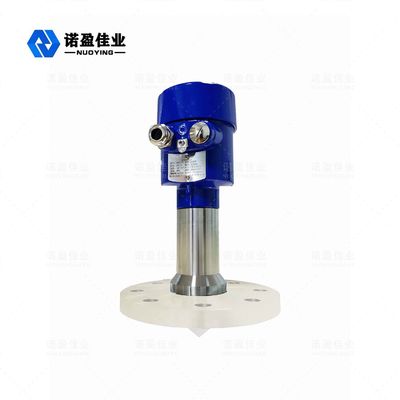

جهاز إرسال مستوى الرادار ذو اللوحة المسطحة بأربعة أسلاك لولبية PTFE NYRD-PB-B 4Mpa
PTFE NYRD-PB-B جهاز إرسال مستوى الرادار ذي اللوحة المسطحةالتشغيل مبدأ
يصدر هوائي مستوى الرادار نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.عدم الالتصاق - هو الحد الأدنى من التوتر السطحي في مادة صلبة ولا يلتصق بأي مادة.بعد أن تلامس النبضة سطح الوسيط المقاس ، تنعكس النبضة مرة أخرى ويستقبلها نظام الهوائي مرة أخرى ، ويتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى.مقاومة الطقس - تتمتع بأفضل عمر شيخوخة للبلاستيك.
كما تظهر الصورة:
أ.ضبط النطاق ، تعديل منخفض (4mA)ب.ضبط عالي (20mA)ج.نطاق المنطقة العمياء
السطح المرجعي للقياس: السطح السفلي للخيط أو السطح المحكم للشفة.
المعلمة الفنية لجهاز الإرسال بمستوى الرادار PTFE NYRD-PB-B
| نموذج | NYRD-PB-B | ||||
| تطبيق نموذجي | البخار ، الضباب ، الرغوة ، التآكل القوي ، التبلور ، التكثيف ، الالتصاق ، إلخ. | ||||
| تردد الإرسال | 26 جيجا هرتز | ||||
| أخذ العينات بالصدى | 100 مرة / ثانية | ||||
| مادة الهوائي | PTFE + 304 | PTFE | |||
| نطاق | 40 م | ||||
| دقة | 0.05٪ 0.1٪ فس | ||||
| إمداد بالطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220 فولت تيار متردد | ||||
| قوة | 3 واط | ||||
| خرج الإشارة | 4 ... 20mA / هارت | ||||
| درجة حرارة العملية | -40 درجة مئوية + 130 درجة مئوية | ||||
| ضغط العملية | -0.1 ～ 2.0 ميجا باسكال | ||||
| عملية اتصال | قوس ، شفة (اختياري) | ||||
| الواجهة الكهربائية | M20 × 1.5 ، ½ "معاهدة عدم الانتشار | ||||
| فئة الحماية | IP 67 | ||||
| درجة مقاومة للانفجار | ExiaⅡCT6 Ga ، ExdⅡCT6 جيجابايت(اختياري) | ||||
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
