تفاصيل المنتج:
|
| مادة الهوائي: | PP / PVDF (اختياري) | نطاق القياس: | 35 م |
|---|---|---|---|
| مزود الطاقة: | 24VDC (سطرين ، أربعة خطوط) | درجة حرارة متوسطة: | -40 ~ + 80 درجة |
| عملية اتصال: | شفة 、 قوس (اختياري) | ضغط العملية: | -0.1 ~ 0.3 ميجا باسكال |
| خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... | تطبيق نموذجي: | قياس السوائل العدوانية في الأوعية الصغيرة في ظل ظروف عملية بسيطة |
| تسليط الضوء: | جهاز إرسال مستوى الرادار السائل المسبب للتآكل,جهاز إرسال مستوى سائل الرادار 26G,جهاز إرسال مستوى نوع الرادار IP67 |
||

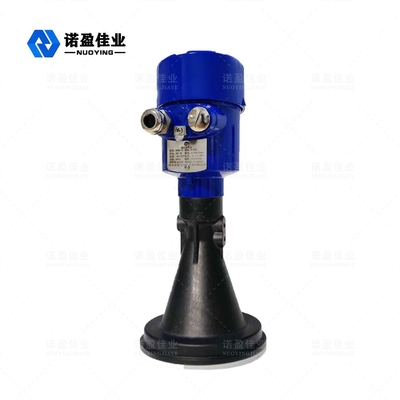

سائل تآكل عالي التردد 35m IP67 NYRD87 26G جهاز إرسال على مستوى الرادار
NYRD87 مبدأ عمل جهاز الإرسال بمستوى 26G
يصدر هوائي مقياس مستوى الرادار عالي التردد نبضات ميكروويف ضيقة للغاية.تنتشر هذه النبضة في الفضاء بسرعة الضوء وتلتقي بسطح الوسيط المقاس.ينعكس جزء من طاقته ويتلقى من نفس الهوائي.
يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المستقبلة مع المسافة من الهوائي إلى سطح الوسيط المقاس.نظرًا لسرعة الانتشار العالية للغاية للموجات الكهرومغناطيسية ، فإن الفاصل الزمني بين النبضات المرسلة والنبضة المستقبلة صغير جدًا (ترتيب نانوثانية) ويصعب تأكيده.يستخدم مقياس مستوى الرادار عالي التردد 26G تقنية حل خاصة ذات صلة يمكنها تحديد الفاصل الزمني بين النبضة المرسلة والنبضة المستقبلة بدقة ، وذلك لزيادة حساب المسافة من الهوائي إلى سطح الوسيط المقاس.
NYRD87 26G ميزة تصميم جهاز إرسال مستوى الرادار
1. حجم الهوائي صغير وسهل التركيب.رادار غير متصل ، لا تآكل ، لا تلوث.
2. بالكاد تتأثر بالتآكل والرغوة.لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
3. بيئة الغبار الشديدة لها تأثير ضئيل على تشغيل مقياس مستوى التردد العالي.
4. طول موجي أقصر ، انعكاس أفضل للأسطح الصلبة المائلة.
5. زاوية شعاع صغيرة وطاقة مركزة.
6. المساحة العمياء للقياس أصغر ، ويمكن تحقيق نتائج جيدة لقياس الخزان الصغير.
7. نسبة إشارة إلى ضوضاء عالية لأداء أفضل حتى في ظل الظروف المتقلبة.
المعايير الفنية لجهاز الإرسال على مستوى الرادار NYRD87 26G
| تطبيق نموذجي | قياس السوائل العدوانية في الأوعية الصغيرة في ظل ظروف عملية بسيطة |

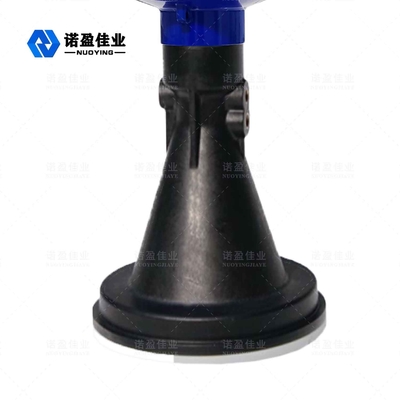

| مادة الهوائي | PP / PVDF (اختياري) |
| نطاق القياس | 35 م |
| دقة القياس | 0.05٪ -0.1٪ فس |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة | -40 ~ + 80 درجة |

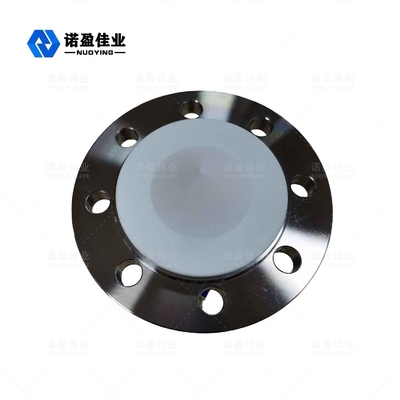

| عملية اتصال | شفة ، قوس (اختياري) |
| ضغط العملية | -0.1 ~ 0.3 ميجا باسكال |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 (اختياري) |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
ملاحظة: وفقا للمتطلبات المحددة للمستخدمين يمكن تخصيص منتجات التصميم.
