تفاصيل المنتج:
|
| مادة الهوائي: | هوائي العدسة ، 316L + PTFE (اختياري) | نطاق القياس: | 40 م |
|---|---|---|---|
| دقة القياس: | 0.05٪ -0.1٪ ف | درجة حرارة متوسطة: | -40 ~ + 120 درجة مئوية -40 ~ + 260 درجة مئوية |
| عملية اتصال: | شفة 、 قوس (اختياري) | ضغط العملية: | -0.1 ~ 2.0 ميجا باسكال |
| خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... | تطبيق نموذجي: | سهل التبلور ، تكثيف الندى ، تآكل سام ، قوي ، غبار قوي ، درجة صحية ، إلخ. |
| تسليط الضوء: | زاوية شعاع صغيرة لجهاز الإرسال بمستوى الرادار,جهاز إرسال مستوى الرادار غير المتصل 40 مترًا,مفتاح مستوى الرادار IP67 |
||

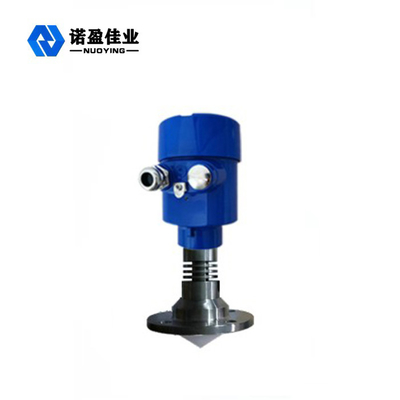

زاوية شعاع صغيرة 40m IP67 NYRD-TJ 26G جهاز إرسال مستوى الرادار
مبدأ عمل جهاز الإرسال على مستوى الرادار NYRD-TJ 26G
يصدر هوائي مقياس مستوى الرادار عالي التردد نبضة ميكروويف ضيقة للغاية.تنتقل النبضة عبر الفضاء بسرعة الضوء وتلتقي بسطح الوسط الذي يتم قياسه.ينعكس جزء من طاقته ويتلقى من نفس الهوائي.
يتناسب الفاصل الزمني بين النبضات المرسلة والمستقبلة مع المسافة من الهوائي إلى سطح الوسيط المقاس.نظرًا لسرعة الانتشار العالية للغاية للموجات الكهرومغناطيسية ، فإن الفاصل الزمني بين النبضات المرسلة والمستقبلية صغير جدًا (مستوى نانوثانية) ويصعب تحديده.يستخدم مقياس مستوى الرادار 26G HF تقنية خاصة لحل الارتباط لتحديد الفاصل الزمني بين النبضات المرسلة والمستقبلة بدقة ، والذي يحسب أيضًا المسافة من الهوائي إلى سطح الوسيط المقاس.
المعلمات الفنية لجهاز الإرسال بمستوى الرادار NYRD-TJ 26G
| تطبيق نموذجي | سهل التبلور ، تكثيف الندى ، تآكل سام ، قوي ، غبار قوي ، درجة صحية ، إلخ. |
| مادة الهوائي | هوائي العدسة ، 316L + PTFE (اختياري) |
| نطاق القياس | 40 م |
| دقة القياس | 0.05٪ -0.1٪ فس |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة | -40 ~ + 120 درجة ، -40 ~ + 260 درجة مئوية |
| عملية اتصال | شفة ، قوس (اختياري) |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 (اختياري) |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
ملاحظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين.
ميزة تصميم جهاز إرسال مستوى الرادار NYRD-TJ 26G
1. مصنعة بمواد ثابتة للغاية.
2. اعتماد القياس المتقدم لعدم الاتصال.
3. قم بقياس مستوى الوسائط السائلة والصلبة.
4. يمكنه قياس جميع الوسائط بثابت عازل> 1.8.
5. نطاق القياس 0 ... 20 م (يمكن أن تمتد إلى 35 مترا).
6. اعتماد نظام ثنائي الأسلاك وتقنية إمداد الطاقة الحلقي ، يتم نقل جهد إمداد الطاقة وإشارة الخرج من خلال كابل ثنائي النواة.
7. لا تتأثر بالضوضاء والبخار والغبار والفراغ وظروف العمل الأخرى.
8. لا تتأثر بالتغيرات في الكثافة المتوسطة واللزوجة ودرجة الحرارة.
