تفاصيل المنتج:
|
تطبيق نموذجي: | مناسبات المواد الصلبة والغبار القوي والتبلور والتكثيف السهل | موديل المنتج: | NYRD808 |
---|---|---|---|
شكل الهوائي: | نوع الشريط ، نوع قطرة الماء ، نوع اللوحة ، نوع البوق ، نوع السطح ، نوع العدسة | نطاق اللحوم: | 70 م |
مادة الهوائي: | PTFE 304 、 316 PP PFA | دقة القياس: | 0.05%~0. 0.05٪ ~ 0. 1%FS 1٪ FS |
مزودات الطاقة: | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC | درجة الحماية / درجة IP: | IP67 (اختياري) |
تسليط الضوء: | جهاز قياس مستوى الرادار من نوع PTFE,جهاز إرسال مستوى الرادار لاختبار توازن المكبس,مستشعر مستوى الرادار الموجه 26G |

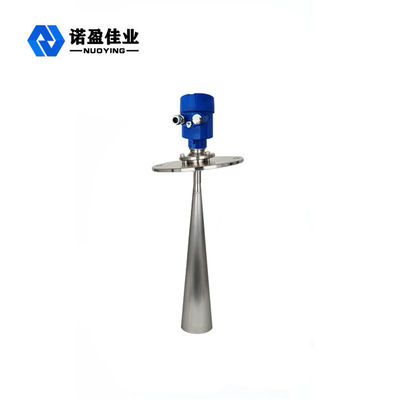

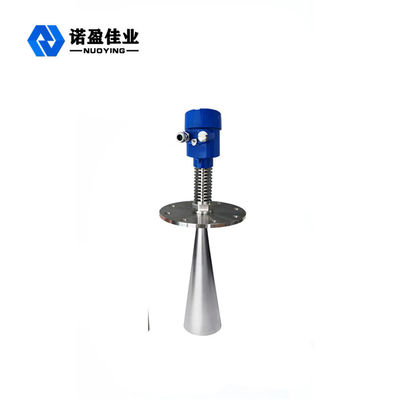

أصغر منطقة عمياء 26G مستوى الارسال الرادار لبيئة غبار قوية
ملف تعريف جهاز إرسال مستوى الرادار الأصغر للمنطقة العمياء 26G من أجل بيئة غبار قوية
مستشعرات سلسلة مقياس مستوى الرادار (NYRD808) عبارة عن أدوات قياس مستوى الرادار عالي التردد 26 جيجا هرتز ، والتي تقيس أقصى مسافة تصل إلى 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالجات الدقيقة السريعة الجديدة إجراء تحليل إشارة معدل أعلى ومعالجتها ، مما يتيح استخدام المقياس في ظروف القياس المعقدة مثل خزانات التفاعل والحاوية الصلبة
مبدأ العمل لجهاز إرسال مستوى الرادار الأصغر للمنطقة العمياء 26G من أجل بيئة غبار قوية
مسند القياس: سطح الختم لقاع السن اللولبي أو الشفة.
ملاحظة: عند استخدام توقيت مستوى الرادار ، تأكد من أن أعلى مستوى للمواد لا يمكن أن يدخل المنطقة العمياء للقياس (المنطقة الموضحة في D في الشكل).
ميزات تصميم جهاز إرسال مستوى الرادار الأصغر للمنطقة العمياء 26G من أجل بيئة غبار قوية
◎ حجم الهوائي صغير وسهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
◎ يكاد يكون محصنًا ضد التآكل والرغوة ؛لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
بيئة الغبار الخطيرة لها تأثير ضئيل على عمل مقياس مستوى التردد العالي.
◎ طول موجي أقصر ، انعكاس أفضل على الأسطح الصلبة المائلة.
◎ زاوية الشعاع صغيرة ، والطاقة مركزة ، مما يعزز قدرة الصدى ويساعد على تجنب الأجسام المتداخلة.
قياس المنطقة العمياء أصغر ، لأن قياس الخزان الصغير سيحقق أيضًا نتائج جيدة.
نسبة عالية من الإشارة إلى الضوضاء ، حتى في حالة التقلبات يمكن أيضًا الحصول على أداء أفضل.
يمكن أيضًا أن تحصل حالة التقلبات على أداء أفضل.
◎ التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الكهربائي الصلب والمنخفض. التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الصلب والمنخفض.
المعلمات الفنية لجهاز إرسال مستوى الرادار الأصغر للمنطقة العمياء 26G من أجل بيئة غبار قوية
تطبيق نموذجي | مناسبات المواد الصلبة والغبار القوي والتبلور والتكثيف السهل |
موديل المنتج |
NYRD808 |
شكل الهوائي
|
عصا ، قطرة ماء ، مسطحة ، بوق ، سطح مقذوف ، عدسة
|
مادة الهوائي | PTFE ، 304316 ، PP ، PFA |
نطاق القياس | 70 م |
دقة القياس | 0.05٪ ~ 0.1٪ فس |
جهد مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
خرج إشارة |
4 ... 20mA / هارت / RS485 / مودبوس ... |
درجة حرارة العملية | -40 ~ + 250 درجة |
ضغط العملية |
-0.1 ~ 4.0 ميجا باسكال ، |
ربط الإجراء | شفة (اختياري) |
الواجهة الكهربائية | M20 * 1.5 ، ½ ″ NPT |
مستويات الحماية | IP67 (اختياري) |
تصنيف مقاوم للانفجار | Exia II CT6 Ga ، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
