تفاصيل المنتج:
|
| مزودات الطاقة: | 6-24VDC (أربعة أسلاك) | دقة القياس: | 0.05%~0. 0.05٪ ~ 0. 1%FS 1٪ FS |
|---|---|---|---|
| الواجهة الكهربائية: | M20X1.5 ،٪ ~ NPT | اتصال العملية: | خيط ، قوس ، شفة (اختياري) |
| ضغط العملية: | ضغط الغرفة | درجة حرارة العملية: | -40 ~ + 100 درجة مئوية |
| خرج الإشارة: | ... 20mA / HART / RS485 / Modbus. | مادة شل: | المنيوم 、 بلاستيك |
| تسليط الضوء: | مقياس مستوى الرادار الذكي 24VDC,جهاز إرسال مستوى خزان غاز الرادار,جهاز إرسال مستوى الرادار الموجّه الذكي |
||

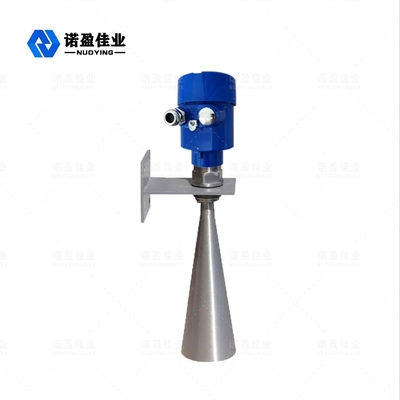

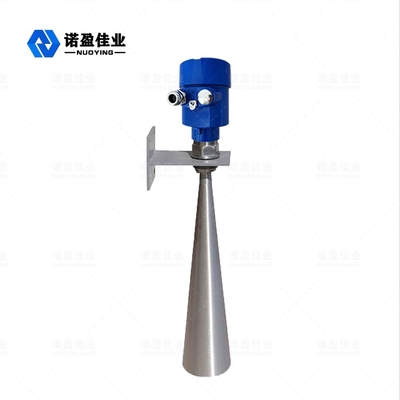

6-24VDC NYRD804 مقياس مستوى الرادار الذكي للنهر والبحيرة والمياه الضحلة
مبدأ العمل لمقياس مستوى الرادار الذكي 6-24VDC NYRD804 للنهر والبحيرة والمياه الضحلة
يصدر هوائي مستوى الرادار نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.بعد أن تلامس الموجة النبضية سطح الوسيط المقاس ، تنعكس مرة أخرى ويستقبلها نظام الهوائي مرة أخرى ، ويتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى (لأن سرعة انتشار النبضات سريعة للغاية ، تصل الموجة الكهرومغناطيسية إلى الهدف وتنعكس مرة أخرى إلى المستقبل. الوقت الذي يستغرقه الانتقال ذهابًا وإيابًا يكاد يكون فوريًا)
ميزات التصميممن 6-24VDC NYRD804 مقياس مستوى الرادار الذكي للنهر والبحيرة والمياه الضحلة
◎ حجم الهوائي صغير وسهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
◎ يكاد يكون محصنًا ضد التآكل والرغوة ؛لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
بيئة الغبار الخطيرة لها تأثير ضئيل على عمل مقياس مستوى التردد العالي.
◎ طول موجي أقصر ، انعكاس أفضل على الأسطح الصلبة المائلة.
◎ زاوية الشعاع صغيرة ، والطاقة مركزة ، مما يعزز قدرة الصدى ويساعد على تجنب الأجسام المتداخلة.
قياس المنطقة العمياء أصغر ، لأن قياس الخزان الصغير سيحقق أيضًا نتائج جيدة.
نسبة عالية من الإشارة إلى الضوضاء ، حتى في حالة التقلبات يمكن أيضًا الحصول على أداء أفضل.
يمكن أيضًا أن تحصل حالة التقلبات على أداء أفضل.
◎ التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الكهربائي الصلب والمنخفض. التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الصلب والمنخفض.
المواصفات الفنية لـمن 6-24VDC NYRD804 مقياس مستوى الرادار الذكي للنهر والبحيرة والمياه الضحلة
| تطبيق نموذجي | نهر وبحيرة وشول |
|
موديل المنتج
|
NYRD804 |
|
شكل الهوائي |
عصا ، قطرة ماء ، مسطحة ، بوق ، سطح مقذوف ، عدسة |
| مادة الهوائي | PTFE ، 304316 ، PP ، PFA |
| نطاق القياس | 70 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| جهد مزود الطاقة | 6-24VDC (أربعة أسلاك) |
|
خرج إشارة |
4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة |
| ضغط العملية |
-0.1 ~ 0.3 ميجا باسكال ، -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال ، |
| ربط الإجراء | سن اللولب ، قوس ، شفة (اختياري) |
| الواجهة الكهربائية | M20 * 1.5 ، ½ ″ NPT |
| مستويات الحماية | IP65 ، IP67 (اختياري) |
| تصنيف مقاوم للانفجار | Exia II CT6 Ga ، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
