تفاصيل المنتج:
|
درجة حرارة العملية: | -40 ~ + 130 "ج | ضغط العملية: | -0. -0. 1~0. 1 ~ 0. 3MPa 3 ميجا باسكال |
---|---|---|---|
اتصال العملية: | خيط ، قوس ، شفة ، مشبك صحي (اختياري) | درجة الحماية / درجة IP: | M20X1.5 ،٪ ~ NPT |
درجة مقاومة للانفجار بشكل خطير: | ExialICT6 Ga ، Exd IICT6 Gb (انظر الشهادة للحصول على التفاصيل) | مادة الهوائي: | PTFE 304 、 316 PP PFA |
دقة القياس: | 10 م | تطبيق نموذجي: | جميع أنواع السوائل المسببة للتآكل |
تسليط الضوء: | مفتاح مستوى رادار الغاز 26G,أداة مستوى الرادار الخيطي,جهاز إرسال الرادار الموجي الموجه بالغاز |

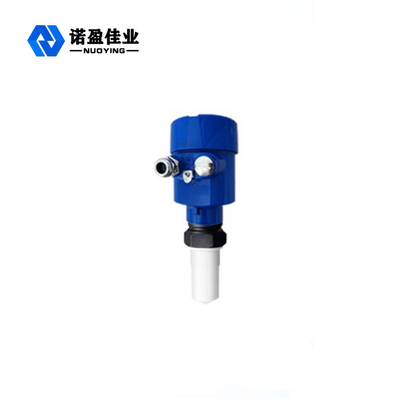

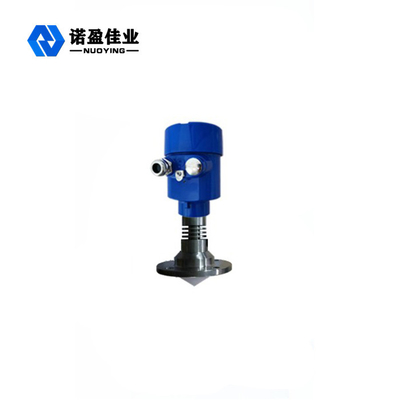

شعاع صغير Angel 26 G ذكي مستوى الرادار الارسال NYRD805 عدم الاتصال
مبدأ عمل Small Beam Angel 26 G ذكي مستوى الرادار المرسل NYRD805 عدم الاتصال
يصدر هوائي مستوى الرادار نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.بعد أن تلامس الموجة النبضية سطح الوسيط المقاس ، تنعكس مرة أخرى ويستقبلها نظام الهوائي مرة أخرى ، ويتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى (لأن سرعة انتشار النبضات سريعة للغاية ، تصل الموجة الكهرومغناطيسية إلى الهدف وتنعكس مرة أخرى إلى المستقبل. الوقت الذي يستغرقه الانتقال ذهابًا وإيابًا يكاد يكون فوريًا)
مسند القياس: سطح الختم لقاع السن اللولبي أو الشفة.
ملاحظة: عند استخدام توقيت مستوى الرادار ، تأكد من أن أعلى مستوى للمواد لا يمكن أن يدخل المنطقة العمياء للقياس (المنطقة الموضحة في D في الشكل).
ميزات تصميمشعاع صغير Angel 26 G ذكي مستوى الرادار الارسال NYRD805 عدم الاتصال
◎ حجم الهوائي صغير وسهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
◎ يكاد يكون محصنًا ضد التآكل والرغوة ؛لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
بيئة الغبار الخطيرة لها تأثير ضئيل على عمل مقياس مستوى التردد العالي.
◎ طول موجي أقصر ، انعكاس أفضل على الأسطح الصلبة المائلة.
◎ زاوية الشعاع صغيرة ، والطاقة مركزة ، مما يعزز قدرة الصدى ويساعد على تجنب الأجسام المتداخلة.
قياس المنطقة العمياء أصغر ، لأن قياس الخزان الصغير سيحقق أيضًا نتائج جيدة.
نسبة عالية من الإشارة إلى الضوضاء ، حتى في حالة التقلبات يمكن أيضًا الحصول على أداء أفضل.
يمكن أيضًا أن تحصل حالة التقلبات على أداء أفضل.
◎ التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الكهربائي الصلب والمنخفض. التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الصلب والمنخفض.
المواصفات الفنية لـشعاع صغير Angel 26 G ذكي مستوى الرادار الارسال NYRD805 عدم الاتصال
تطبيق نموذجي | سوائل مختلفة (تآكل قوي.) |
موديل المنتج
|
NYRD805 |
شكل الهوائي |
عصا ، قطرة ماء ، مسطحة ، بوق ، سطح مقذوف ، عدسة |
مادة الهوائي | PTFE |
نطاق القياس | 10 م |
دقة القياس | 0.05٪ ~ 0.1٪ فس |
جهد مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
خرج إشارة |
4 ... 20mA / هارت / RS485 / مودبوس ... |
درجة حرارة العملية | -40 ~ + 130 درجة |
ضغط العملية |
-0.1 ~ 0.3 ميجا باسكال |
ربط الإجراء | سن اللولب ، شفة (اختياري) |
الواجهة الكهربائية | M20 * 1.5 ، ½ ″ NPT |
مستويات الحماية | IP67 (اختياري) |
تصنيف مقاوم للانفجار | Exia II CT6 Ga ، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
