تفاصيل المنتج:
|
| تطبيق نموذجي: | تبلور بسهولة ، ندى ، سائل شديد التآكل ، مسحوق | شكل الهوائي: | نوع قطرة الماء |
|---|---|---|---|
| الهوائي الجانبي: | PTFE | الواجهة الكهربائية: | M20X1.5 ،٪ ~ NPT |
| دقة القياس: | 0.05%~0. 0.05٪ ~ 0. 1%FS 1٪ FS | نطاق اللحوم: | 40 م |
| درجة حرارة العملية: | -40 ~ + 260 "ج | ضغط العملية: | -0. -0. 1~2.0MPa 1 ~ 2.0 ميجا باسكال |
| تسليط الضوء: | مقياس مستوى الرادار متعدد الوظائف,أداة مستوى رادار مسحوق الخرسانة الصلبة,جهاز إرسال المستوى الذكي للرادار الكيميائي |
||

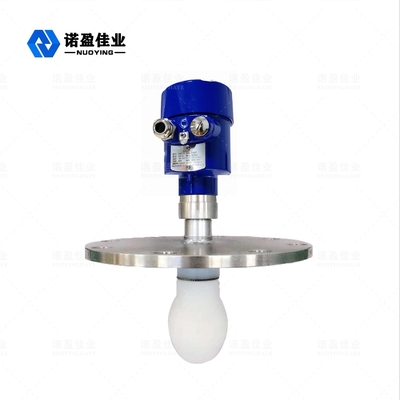

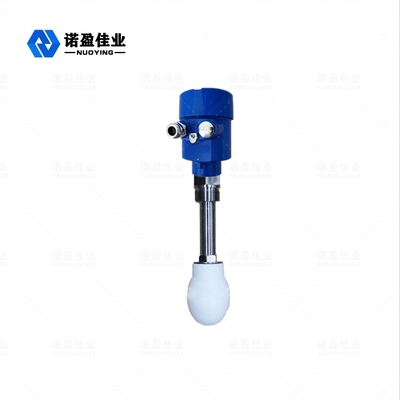

مقياس مستوى الرادار متعدد الوظائف NYRD SD للحصول على سائل / مسحوق تآكل قوي
مبدأ العمل لمقياس مستوى الرادار متعدد الوظائف NYRD SD للحصول على سائل / مسحوق تآكل قوي
أجهزة استشعار مستوى الرادار من سلسلة SD عبارة عن أدوات قياس مستوى الرادار عالي التردد 26 جيجا هرتز ، والتي تقيس أقصى مسافة تصل إلى 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالجات الدقيقة السريعة الجديدة إجراء تحليل إشارة ذات معدل أعلى ومعالجتها ، مما يتيح استخدام المقياس في ظروف القياس المسببة للتآكل مثل خزانات التفاعل والحاوية الصلبة.
وفقًا للفرق الزمني بالموجات فوق الصوتية من الإطلاق إلى الاستلام والمعروف بتحديد مستوى الصوت ، تتم معالجة إشارات الميكروويف بواسطة الأجهزة الإلكترونية وتحويلها أخيرًا إلى إشارات كهربائية يتم تغييرها إلى مستوى الكائن
مسند القياس: سطح الختم لقاع السن اللولبي أو الشفة.
ملاحظة: عند استخدام توقيت مستوى الرادار ، تأكد من أن أعلى مستوى للمواد لا يمكن أن يدخل المنطقة العمياء للقياس (المنطقة الموضحة في D في الشكل).
ميزات تصميم مقياس مستوى الرادار متعدد الوظائف NYRD SD للحصول على سائل / مسحوق تآكل قوي
◎ حجم الهوائي صغير وسهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
◎ يكاد يكون محصنًا ضد التآكل والرغوة ؛لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
بيئة الغبار الخطيرة لها تأثير ضئيل على عمل مقياس مستوى التردد العالي.
◎ طول موجي أقصر ، انعكاس أفضل على الأسطح الصلبة المائلة.
◎ زاوية الشعاع صغيرة ، والطاقة مركزة ، مما يعزز قدرة الصدى ويساعد على تجنب الأجسام المتداخلة.
قياس المنطقة العمياء أصغر ، لأن قياس الخزان الصغير سيحقق أيضًا نتائج جيدة.
نسبة عالية من الإشارة إلى الضوضاء ، حتى في حالة التقلبات يمكن أيضًا الحصول على أداء أفضل.
يمكن أيضًا أن تحصل حالة التقلبات على أداء أفضل.
◎ التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الكهربائي الصلب والمنخفض. التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الصلب والمنخفض.
المواصفات الفنية لـمقياس مستوى الرادار متعدد الوظائف NYRD SD للحصول على سائل / مسحوق تآكل قوي
| تطبيق نموذجي | تبلور بسهولة ، ندى ، سائل شديد التآكل ، مسحوق |
|
موديل المنتج
|
|
| NYRD-SD | |
|
شكل الهوائي
|
مسطحة
|
| مادة الهوائي | PTFE ، 316L (اختياري) |
| نطاق القياس | 40 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| جهد مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) |
|
خرج إشارة
|
4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 260 درجة |
| ضغط العملية |
-0.1 ~ 2.0 ميجا باسكال
|
| ربط الإجراء | شفة (اختياري) |
| الواجهة الكهربائية | M20 * 1.5 ، ½ ″ NPT |
| مستويات الحماية | IP67 (اختياري) |
| تصنيف مقاوم للانفجار | Exia II CT6 Ga (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
