تفاصيل المنتج:
|
| تطبيق نموذجي: | جزيئات الغبار الصلبة | شكل الهوائي: | نوع الشريط ، نوع قطرة الماء ، نوع اللوحة ، نوع البوق ، نوع السطح ، نوع العدسة |
|---|---|---|---|
| نطاق اللحوم: | 80 م | دقة القياس: | 0.05%~0. 0.05٪ ~ 0. 1%FS 1٪ FS |
| مزودات الطاقة: | 24VDC (سلكان ، أربعة أسلاك) | اتصال العملية: | شفة ، مشبك (اختياري) |
| درجة الحماية / درجة IP: | IP67 (اختياري) | درجة مقاومة للانفجار بشكل خطير: | ExialICT6 Ga (اختياري) |
| تسليط الضوء: | مقياس مستوى الرادار الحكيم 26G,مقياس مستوى الرادار البلوري البخاري,جهاز مستوى الرادار البلوري |
||

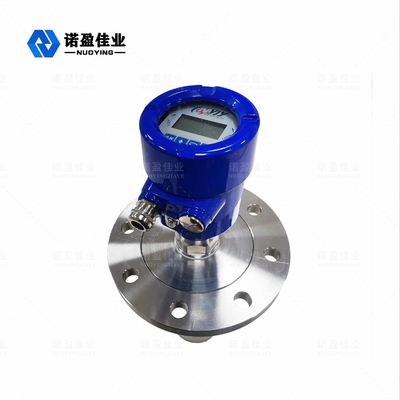

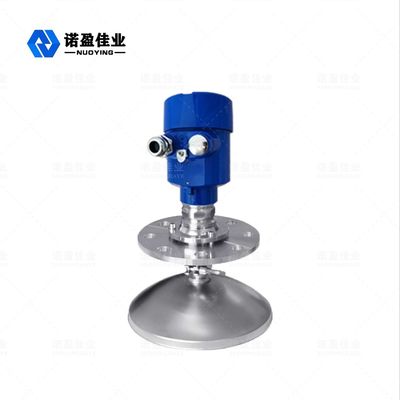

جهاز قياس مستوى الرادار الذكي عالي التردد 26G لجزيئات الغبار الصلب NYRD 810
مبدأ العمل لمقياس مستوى الرادار الذكي عالي التردد 26G لجزيئات الغبار الصلب NYRD 810
أجهزة استشعار سلسلة مقياس مستوى الرادار (NYRD80X) هي 26 جيجاهرتزمسحوق الأسمنت والغبار المضاد للطفوأجهزة قياس مستوى الرادار ، تقيس أقصى مسافة تصل إلى 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالجات الدقيقة السريعة الجديدة إجراء تحليل إشارة معدل أعلى ومعالجتها ، مما يتيح استخدام العداد في ظروف القياس المعقدة مثل التفاعلمسحوق الأسمنت والغبار المضاد للطفو مواقع العمل وصندوق صلب.
فيما يتعلق بفارق الوقت بالموجات فوق الصوتية من الإطلاق ليتم استقباله واكتسابه لتحديد مستوى الصوت ، تتم معالجة إشارات الميكروويف بواسطة الأجهزة الإلكترونية وتحويلها أخيرًا إلى إشارات كهربائية متعلقة بمستوى الكائن
مسند القياس: سطح الختم لقاع السن اللولبي أو الشفة.
ملاحظة: عند استخدام توقيت مستوى الرادار ، تأكد من أن أعلى مستوى للمواد لا يمكن أن يدخل المنطقة العمياء للقياس (المنطقة الموضحة في D في الشكل).
الميزات التصميمية لـجهاز قياس مستوى الرادار الذكي عالي التردد 26G لجزيئات الغبار الصلب NYRD 810
◎ حجم الهوائي صغير وسهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
◎ يكاد يكون محصنًا ضد التآكل والرغوة ؛لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
بيئة الغبار الخطيرة لها تأثير ضئيل على عمل مقياس مستوى التردد العالي.
◎ طول موجي أقصر ، انعكاس أفضل على الأسطح الصلبة المائلة.
◎ زاوية الشعاع صغيرة ، والطاقة مركزة ، مما يعزز قدرة الصدى ويساعد على تجنب الأجسام المتداخلة.
قياس المنطقة العمياء أصغر ، لأن قياس الخزان الصغير سيحقق أيضًا نتائج جيدة.
نسبة عالية من الإشارة إلى الضوضاء ، حتى في حالة التقلبات يمكن أيضًا الحصول على أداء أفضل.
يمكن أيضًا أن تحصل حالة التقلبات على أداء أفضل.
◎ التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الكهربائي الصلب والمنخفض. التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العزل الصلب والمنخفض.
المعايير الفنيةمنجهاز قياس مستوى الرادار الذكي عالي التردد 26G لجزيئات الغبار الصلب NYRD 810
| تطبيق نموذجي | جزيئات الغبار الصلبة |
|
موديل المنتج
|
NYRD810 |
| شكل الهوائي | عصا ، قطرة ماء ، مسطحة ، بوق ، سطح مقذوف ، عدسة |
| مادة الهوائي | 316 لتر (اختياري) |
| نطاق القياس | 80 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| جهد مزود الطاقة | 24VDC (أربعة أسلاك) |
| خرج إشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة |
| ضغط العملية | -0.1 ~ 4.0 ميجا باسكال ، |
| ربط الإجراء | شفة (اختياري) |
| الواجهة الكهربائية | M20 * 1.5 ، ½ ″ NPT |
| مستويات الحماية | IP67 (اختياري) |
| تصنيف مقاوم للانفجار | Exia II CT6 (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
