تفاصيل المنتج:
|
| نوع الوسائط: | سائل ، غاز ، بخار | القطر الاسمي: | 25 مم≤ DN≤1800 مم |
|---|---|---|---|
| الضغط الاسمي: | PN≤32MPa | نطاق عدد رينولدز: | 8 * 103≤ أحمر≤107 |
| التكرار: | ≤0.1٪ | فئة الدقة: | ± 0.5٪ ، ± 1.0٪ |
| طول الأنبوب المستقيم: | الأنبوب المستقيم الأمامي هو 1 ~ 3D ، والأنبوب الخلفي المستقيم هو 3 ~ 5D | طريقة التوصيل: | اتصال شفة ، اتصال لحام بعقب |
| تسليط الضوء: | السوائل ذات الضغط المنخفض V مقياس الجريان المخروطي,مقياس التدفق الكتلي للسوائل 1800 مم,مقياس الجريان المخروطي الشامل |
||

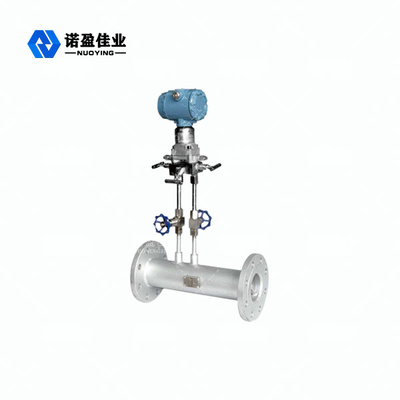

الضغط المنخفض الضغط الصغير فقدان السوائل ذات الضغط المنخفض NY-NT V-Cone Flowmeter
NY-NT V-Cone Flowmeter Low Pressure Flumeter وصف المنتج
مقياس التدفق المخروطي على شكل V هو نوع جديد من أجهزة الاختناق التي تدمج مزايا أنبوب الفنتوري الكلاسيكي ولوحة الفتحة الحلقية.
يتم استخدام تأثير الاختناق الناتج لقياس التدفق.على عكس مقاييس التدفق الخانق الأخرى ، فإنه يغير تخطيط الخانق ، من الثقب المركزي الخانق إلى الخانق الحلقي.يعتمد مبدأه النظري على قانون الحفاظ على الطاقة في الأنابيب المغلقة ، بيرنو مقياس الجريان المخروطي على شكل V لديه استقرار جيد ، ودقة عالية ، وقابلية جيدة للتكرار ، ونسبة دوران واسعة ، وهو مطلوب لتركيب أقسام الأنابيب.الضغط المنخفض وفقدان الضغط الصغير يمكن أن يقيس السوائل التي تحتوي على جزيئات صلبة وسوائل منخفضة الضغط وغازات عالية الرطوبة ومختلف السوائل المتسخة.
المعايير الفنية لمقياس الجريان المخروطي NY-NT V-Cone لسوائل الضغط المنخفض
| رقم المنتج | NY-NTV |
| نوع الوسائط | السائل والغاز والبخار |
| القطر الاسمي | 25 مم≤ DN≤1800 مم |
| الضغط الاسمي | PN≤32MPa |
| نطاق عدد رينولدز | 8 * 103≤ أحمر≤107 |
| التكرار | ≤0.1٪ |
| فئة الدقة | ± 0.5٪ ، ± 1.0٪ |
| طول الأنبوب المستقيم | الأنبوب المستقيم الأمامي هو 1 ~ 3D ، والأنبوب المستقيم الخلفي هو 3 ~ 5D |
| طريقة التوصيل | اتصال شفة ، اتصال لحام بعقب |
| مادة الأنابيب | الكربون الصلب والفولاذ المقاوم للصدأ وغيرها |
| مستوى الضغط | ≤0.25MPa ، ≤0.6MPa …… 10.0MPa |
