تفاصيل المنتج:
|
نوع الوسائط: | سائل ، غاز ، بخار | القطر الاسمي: | 25 مم DN 1200 مم |
---|---|---|---|
الضغط الاسمي: | PN≤25MPa | درجة حرارة التشغيل: | t≤350 ℃ |
فئة الدقة: | ± 0.5٪ ، ± 1.0٪ | مواد الأنابيب: | الكربون الصلب والفولاذ المقاوم للصدأ وغيرها |
طول الأنبوب المستقيم: | الأنبوب المستقيم الأمامي هو 1 ~ 3D ، والأنبوب الخلفي المستقيم هو 3 ~ 5D | طريقة التوصيل: | اتصال شفة ، اتصال لحام بعقب |
تسليط الضوء: | مقياس تدفق الكتلة من نوع الوتد,مقياس تدفق إسفين عالي الدقة,مقياس تدفق نوع إسفين 25MPa |

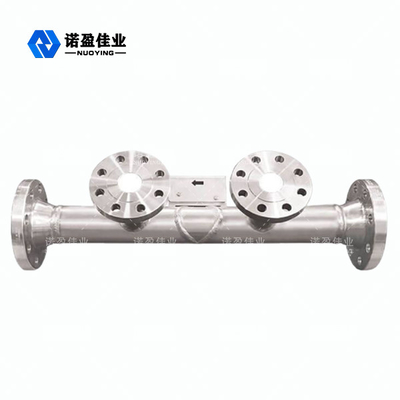

دقة قياس عالية سهلة التركيب والاستخدام والحفاظ على مقياس تدفق إسفين NY-XX
NY-XX Wedge Flowmeter وصف المنتج
مقياس تدفق الوتد هو مقياس التدفق الذي يقيس التدفق بواسطة عنصر خانق على شكل حرف V.تكون الزاوية العلوية المستديرة للأسفل ، مما يؤدي إلى مرور سلس للسوائل التي تحتوي على جزيئات معلقة أو سوائل لزجة ، ولن ينتج عنها ركود في اتجاه تيار العضو الخانق.500mPa · S ، تستخدم لقياس تدفق الطين ، ولب الخام ، والنفط الخام الرملي ، ومياه الصرف الصحي ، والزيت الثقيل ، والزيت المتبقي وغيرها من المواد المعلقة المحتوية على المواد الصلبة والوسائط السائلة مثل انخفاض عدد رينولدز.يمكن استخدامه أيضًا لقياس تدفق وسائط الغاز والبخار.يستخدم هذا المنتج للعديد من الغازات ، وخاصة لقياس تدفق الغازات القذرة والغاز الطبيعي.
NY-XX إسفين مقياس الجريان ميزة التصميم
1. استخدام أجزاء خنق الجسم من النوع "V" يمكن أن يزيل منطقة الركود ويمنع النظام من الانسداد.
2. رقم رينولدز لديه مجموعة واسعة من التطبيقات.عندما يكون رقم رينولدز 500 ، تظل العلاقة المربعة بين الضغط التفاضلي والتدفق محفوظة.
3. يمكن لجهاز إرسال الضغط التفاضلي إخراج إشارات كهربائية من 4 إلى 20 مللي أمبير ، وهو مناسب للاستخدام مع الأدوات المختلفة.
4. سهلة التركيب والاستخدام والصيانة.
5. دقة قياس عالية ، عدم اليقين الموسع لمعايرة التدفق: ± 0.5٪ ~ ± 0.2٪ (معايرة الماء أو معايرة الزيت).
6. تتمتع باستقرار جيد على المدى الطويل وقد أشاد بها المستخدمون كأداة معدل الفشل الصفري.
7. يتم تقسيم عداد المرة الواحدة ، ويمكن توسيع النطاق عن طريق استبدال الإسفين (الوسط).
8. أنماط مختلفة:
النوع العادي: نسبة الهبوط في نطاق 1: ، والخطأ غير الخطي لمعامل التدفق هو ≤ ± 1٪.
نوع عالي الأداء: نسبة الهبوط في حدود 1: عدم اليقين الموسع لمعايرة التدفق ± 0.5٪ ~ ± 0.2٪
المعلمات الفنية لمقياس الجريان NY-XX
رقم المنتج | NY-XX |
نوع الوسائط | السائل والغاز والبخار |
القطر الاسمي | 25 مم DN 1200 مم |
الضغط الاسمي | PN≤25MPa |
نطاق عدد رينولدز | يمكن أن يصل اللون الأحمر إلى 300 و 106+ |
درجة حرارة التشغيل | t≤350 ℃ |
فئة الدقة | ± 0.5٪ ، ± 1.0٪ |
طول الأنبوب المستقيم | الأنبوب المستقيم الأمامي هو 1 ~ 3D ، والأنبوب المستقيم الخلفي هو 3 ~ 5D |
طريقة التوصيل | اتصال شفة ، اتصال لحام بعقب |
مادة الأنابيب | الكربون الصلب والفولاذ المقاوم للصدأ وغيرها |
مستوى الضغط | ≤0.25MPa ، ≤0.6MPa …… 10.0MPa |
