تفاصيل المنتج:
|
موديل المنتج: | NYRD706 | أخذ العينات بالصدى: | 55 مرة / ثانية |
---|---|---|---|
أكبر نطاق للقياس: | 30 م | مزود الطاقة: | 24VDC |
تطبيق نموذجي: | الأحماض والقلويات أو غيرها من الوسائط المسببة للتآكل | الواجهة الكهربائية: | M20 × 1.5 1/2 |
العرض الميداني: | أربعة أرقام LCD قابلة للبرمجة | مادة شل: | المنيوم / بلاستيك |
تسليط الضوء: | جهاز إرسال الرادار الموجي 30 مترًا,جهاز استشعار مستوى الرادار الموجه ضد التآكل,جهاز إرسال مستوى الرادار عالي الضغط PTFE |

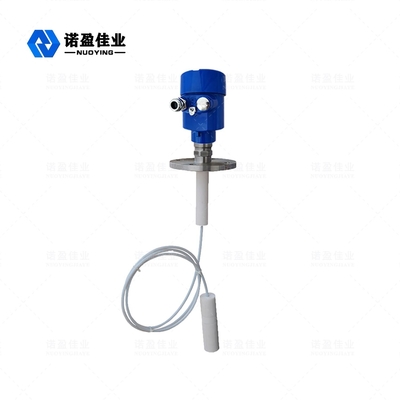

مقياس مستوى الرادار الموجّه بقوة الانبعاثات المنخفضة للغاية للوسائط المسببة للتآكل
مبدأ العمل لمقياس مستوى الرادار الموجّه بقوة الانبعاث المنخفض للغاية للوسائط المسببة للتآكل
النبضات المضادة للتآكل والميكروويف المنبعثة من رادار الموجة الموجهة تنتشر على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وتواجه الوسائط المختبرة.بسبب التغيير المفاجئ في ثابت العزل ، فإنه يسبب انعكاسًا ، وينعكس جزء من طاقة النبض مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة والنابضة مع مسافة الوسيط المقاس.
ميزات تصميم مقياس مستوى الرادار الموجّه بقوة الانبعاث المنخفض للغاية للوسائط المسببة للتآكل
◎ يعتمد مقياس مستوى جسم الرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتكنولوجيا معالجة Echo Discovery Echo الفريدة ، وقياس الاتصال ، ودقة القياس العالية ، والقياس الأكثر دقة.في الوقت نفسه ، لا يتأثر رادار الموجة الموجهة بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ مقياس مستوى هدف رادار الموجة الموجهة من 70 نوعًا أو سلسلة مناسب للتكامل متعدد الاستخداماتمحيط العمل والتطبيقات بسبب أوضاع الاتصال متعددة العمليات ونماذج وحدة الكشف.مثل: متوسط الضغط العالي والضغط العالي والمنخفض الثابت للعازل الكهربائي.
◎ وضع عمل النبض ، طاقة منخفضة الانبعاث ، يمكن تركيبها في مجموعة متنوعة من الحاويات غير المعدنية المسببة للتآكل ، ليست سيئة لجسم الإنسان وموقع العمل.
المعلمة الفنية لمقياس مستوى الرادار الموجّه بقوة الانبعاث المنخفض للغاية للوسائط المسببة للتآكل
تطبيق نموذجي | سائل (تآكل قوي ، ثابت عازل منخفض ، التصاق ، ارتفاع درجة الحرارة والضغط العالي ، ملف تسخين مدمج ، سلم ، لوح عائم ومناسبات معقدة أخرى) |
الغبار (الرماد المتطاير ومسحوق الحجر الجيري ومسحوق الأسمنت والخرسانة والوسائط الأخرى) | |
صلب (جزيئات صغيرة ، حبوب ، حصى ، رمل ووسائط أخرى) | |
موديل المنتج | NYRD706 |
شكل الهوائي | نوع الكابل ، نوع القضيب |
مادة الهوائي | PTFE ، 304 ، 316 |
أخذ العينات بالصدى | 55 مرة / ثانية |
نطاق القياس | 30 م |
دقة القياس | 0.05٪ ~ 0.1٪ فس |
مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
خرج الإشارة | 4 ... 20mA / هارت |
درجة حرارة العملية | -40 ~ +200 درجة مئوية |
ضغط العملية | -0.1 ~ 4.0 ميجا باسكال |
عملية اتصال | خيط ، شفة (اختياري) |
الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
درجة الحماية | IP 65 ، IP 67 ، IP 68 (اختياري) |
درجة مقاومة للانفجار | ExiaIICT6Ga ، ExdIICT6Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
