تفاصيل المنتج:
|
تطبيق نموذجي: | سائل ، غبار | موديل المنتج: | NYRD803T |
---|---|---|---|
أخذ العينات بالصدى: | 55 مرة / ثانية | نطاق القياس: | 20 م ، 35 م |
مزود الطاقة: | 24VDC (سلكان ، أربعة أسلاك) | خرج الإشارة: | RS485 / مودبوس |
درجة حرارة العملية: | -40 ~ + 130 درجة مئوية | ضغط العملية: | -0.1 ~ 2.0 ميجا باسكال |
تسليط الضوء: | مقياس مستوى الرادار الذكي 6g,مقياس مستوى الرادار غير المعدني 20 مترًا,مفتاح مستوى الرادار ذي الخيط الفلانجي |

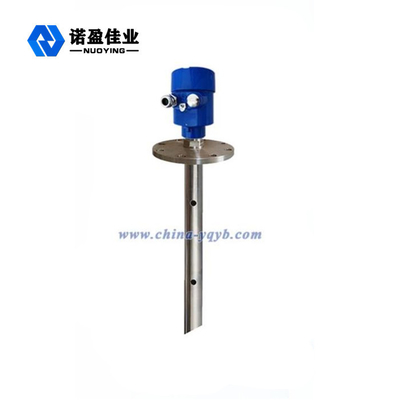

حاويات غير معدنية شفة الخيط ذكي 6g مقياس مستوى الرادار
مبدأ العمل متر مستوى الرادار 6g
يستقبل الهوائي نبضة الميكروويف المنعكسة وينقلها إلى الدائرة الإلكترونية.يعالج المعالج الدقيق الإشارة ويحدد الصدى الناتج عن النبضة الدقيقة على سطح المادة.يتم الانتهاء من تحديد إشارة الصدى الصحيح بواسطة برنامج النبض ، ويمكن أن تصل الدقة إلى مستوى المليمتر.تتناسب المسافة D من سطح المادة مع زمن الانتقال T للنبض:
D = C × T / 2 ، حيث C هي سرعة الضوء
نظرًا لأن المسافة E للخزان الفارغ معروفة ، فإن موضع الكائن L هو: L = ED
عن طريق إدخال ارتفاع الخزان الفارغ E (= صفر) ، وارتفاع الخزان الكامل F (= النطاق الكامل) وبعض معلمات التطبيق ، فإن معلمات التطبيق سوف تقوم تلقائيًا بتكييف العداد مع بيئة القياس ، بما يتوافق مع خرج 4-20mA.
6g مستوى الرادار المعلمة التقنية متر
مادة الهوائي | PTFE، 304316 |
أخذ العينات بالصدى | 55 مرة / ثانية |
نطاق القياس | 20 م ، 35 م |
دقة القياس | 0.05٪ ~ 0.1٪ فس |
مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -40 ~ +250 درجة مئوية |
ضغط العملية | -0.1 ~ 0.3 ميجا باسكال ، -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال |
عملية اتصال | خيط ، قوس ، شفة ، (اختياري) |
الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
درجة الحماية | IP 65 ، IP 67 ، IP 68 (اختياري) |
درجة مقاومة للانفجار | ExiaIICT6Ga ، ExdIICT6Gb (انظر الشهادة للحصول على التفاصيل) |
