تفاصيل المنتج:
|
| طلب: | السوائل والغبار والمواد الصلبة | رقم الصنف.: | NYRD808 |
|---|---|---|---|
| شكل الهوائي: | نوع الشريط ، نوع قطرة الماء | مادة الهوائي: | PTFE 304、316 |
| نطاق القياس: | 35 م ، 40 م ، 80 م | دقة القياس: | 0.05٪ ~ 0.1٪ فس |
| تسليط الضوء: | مقياس مستوى الرادار 80 مترًا,مقياس مستوى الرادار الصلب للأتربة 20 جرام,جهاز إرسال مستوى نوع رادار البخار السائل |
||
نطاق قياس كبير 80m 20G مقياس مستوى الرادار لغبار البخار السائل الصلب
مبدأ العمل
يرسل هوائي مستوى جسم الرادار نبضات الميكروويف من النافذة وينقلها إلى أسفل عبر الهوائي.بعد لمس سطح الوسيط المقاس ، تنعكس الموجة النبضية للخلف وتستقبلها مرة أخرى بواسطة نظام الهوائي ، ويتم نقل الإشارة إلى الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن <بسبب سرعة الانتشار السريعة للغاية لـ النبضة ، الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى الهدف والعودة إلى المستقبل عن طريق الانعكاس فوري تقريبًا).
مسند القياس: سطح الختم لقاع السن اللولبي أو الشفة.
ملاحظة: عند استخدام توقيت مستوى الرادار ، من الضروري التأكد من أن أعلى مستوى للمواد لا يمكن أن يدخل المنطقة المحجوبة للقياس (المنطقة الموضحة في D في الشكل).
ميزة Dsign
◎ الهوائي صغير جدًا وسهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
◎ يكاد لا يتأثر بالتآكل والرغوة والكثافة المتوسطة وتغيرات درجة الحرارة والضغط.
◎ بيئة الغبار الخطيرة لها تأثير ضئيل على عمل مقياس مستوى التردد العالي.
◎ لها طول موجي أقصر وانعكاس أفضل على سطح صلب مائل.
◎ زاوية الحزمة صغيرة والطاقة مركزة ، مما يعزز قدرة الصدى ويساعد على تجنب الأجسام المتداخلة.
قياس المساحة العمياء أصغر ، لأن قياس الأسطوانة الصغيرة سيحقق أيضًا نتائج جيدة.
تتيح نسبة الإشارة إلى الضوضاء العالية أداءً أفضل حتى في ظل الظروف المتقلبة.
◎ التردد العالي ، هو الخيار الأفضل لقياس الوسائط الثابتة العازلة الصلبة والمنخفضة.
المقياس التقني
| طلب | جميع أنواع السوائل (تآكل قوي ، ثابت عازل منخفض ، تقليب ، بخار ، تبلور ، تكثيف ، ملاط ، درجة حرارة عالية وضغط مرتفع ، إلخ.) |
| جميع أنواع الغبار (الغبار القوي والغبار العائم ومسحوق الأسمنت ومسحوق الجير والرماد المتطاير والتبلور ومناسبات أخرى) | |
| المواد الصلبة المختلفة (الحبوب ، الأحجار الصغيرة ، خام الحديد ، الفحم ، إلخ.) | |
| رقم الشيء | NYRD805، NYRD806، NYRD807، NYRD808، NYRD809، NYRD810، NYRD86 |
| NYRD87، NYRD-PB، NYRD-SD، NYRD-TJ، NYRD- SL | |

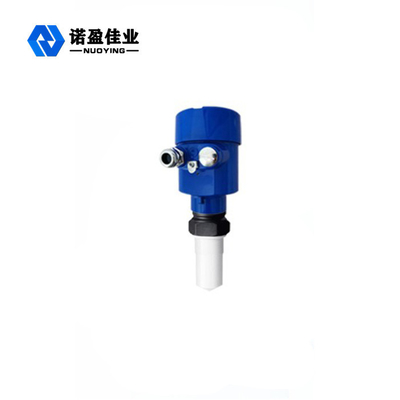

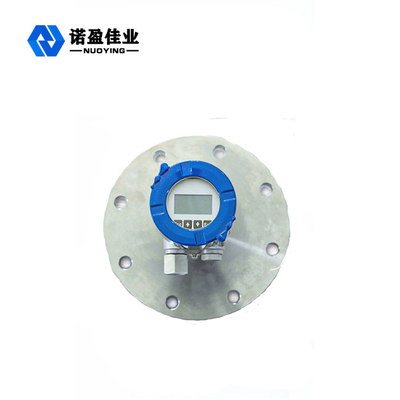

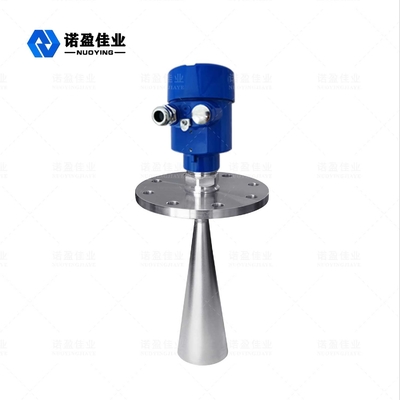

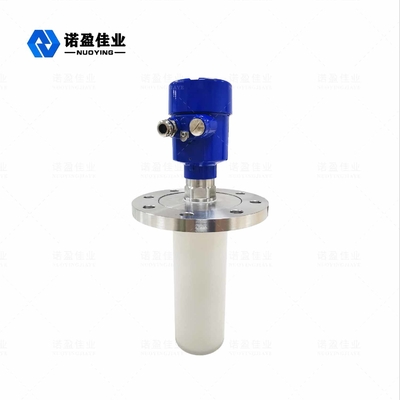

| شكل الهوائي | نوع الشريط ، نوع قطرة الماء ، نوع اللوحة ، نوع البوق ، نوع السطح ، نوع العدسة |
| مادة الهوائي | PTFE ، 304316 ، PP ، PFA |
| نطاق القياس | 10 م ، 20 م ، 30 م ، 35 م ، 40 م ، 80 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4-20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -40 ~ + 150 درجة مئوية ، -40 ~ + 2600 درجة مئوية ، -40 ~ + 1200 درجة مئوية |
| ضغط العملية | -0.1 ~ 0.3 ميجا باسكال ، -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال ، |
| عملية اتصال | خيط ، قوس ، شفة ، مشبك صحي (اختياري) |
| الواجهة الكهربائية | M20x1.5،1 / 2 ”NPT |
| درجة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| درجة مقاومة للانفجار | ExiaIICT6 Ga، ExdIICT6 Gb (كما هو موضح في الشهادة) |
إذا كانت لديك أي أسئلة أخرى ، فيرجى الاتصال بنا.سنقوم بمعالجة طلباتك في أقرب وقت ممكن.
