تفاصيل المنتج:
|
| متوسط: | غاز آكل ونظيف وجاف | نطاق: | 300-3000SLPM |
|---|---|---|---|
| دقة: | ± 1 ％ من الحجم الكامل | وقت الاستجابة: | أفضل من 3 ثوانٍ |
| وقت التسخين: | ＜ 15 دقيقة | شروط المعايرة: | 0 ℃ و 101325 باسكال |
| درجة حرارة التشغيل: | 5 إلى 55 | ضغط العمل الأقصى: | 3 ميجا باسكال |
| تسليط الضوء: | مقياس تدفق كتلة الغاز الرقمي 300 SLPM,مقياس التدفق الشامل NY-M030 |
||

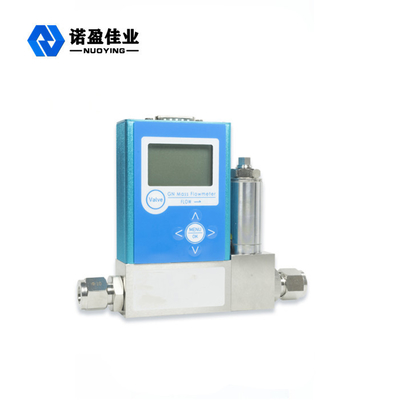

NY-M030 Series Digital Mass Flow Controller ± 1 من الغاز الجاف النظيف المسبب للتآكل
وصف
عرض رقمي من سلسلة NY-M030 لتدفق كتلة الغاز الكبير
يتكون جهاز التحكم من مستشعر تدفق الكتلة ، والعنصر الحراري ،
صمام تنظيم التدفق الشامل ودائرة مكبر الصوت.يستخدم
تدفق السائل لنقل الحرارة لتغيير التوصيل الحراري
تأثير توزيع قياس درجة حرارة الشعيرات الدموية.
المبدأ هو استخدام مبدأ اختلاف درجات الحرارة
قياس المسعرات قبل وبعد نقل الحرارة الشعري لقياس
تدفق الكتلة للغاز ، تضخيم إشارة التدفق المقاسة بواسطة
، ثم قارنه بالجهد المحدد ، واستخدم
حصلت على الفرق في القيادة.التحكم في صمام التنظيم و
تحكم الحلقة المغلقة في التدفق عبر القناة لجعله
يساوي تدفق المجموعة.
سمات
● باستخدام المبدأ الحراري ، لا يتأثر التدفق الكتلي للغاز بالتغيرات في درجة الحرارة والضغط المحيطين.
● مبدأ التحويل الأنبوبي ، سهل لتغيير النطاق وسهل التركيب.
● حزمة المستشعر الجيدة تقلل من حساسية التغيرات الخارجية في درجات الحرارة.
نطاق القياس والتحكم كبير ، الحد الأقصى للمقياس الكامل يمكن أن يصل إلى 3000ln / min
● وقت إحماء قصير ، انجراف صغير صفري ، دقة قياس وتحكم عالية ، مناسبة لقياس والتحكم في التدفق الجزئي.
● يمكنه الاتصال بالجهاز من خلال الأداة الثانوية أو PLC ، والعملية بسيطة.
● دقة عالية: أفضل من 1٪
نطاق واسع قابل للقياس: 2 ~ 100٪
● وقت استجابة سريع ، أفضل من 3 ثوانٍ
● يمكن استخدامها لمجموعة متنوعة من الغازات
● يمكن أن توفر تحرير معايرة الغاز المختلط
تطبيق الصناعة
● الجامعات / المعاهد البحثية ● صناعة السيارات
● المراقبة البيئية ● الخلايا الكهروضوئية
● صناعة الفراغ والطلاء ● خلايا الوقود
● الأفران الصناعية ● معايرة المقاييس
● أشباه الموصلات
● قياس غازات العمليات
ترقية الدقة
النطاق: 300 - 3000SLPM
من بينها: نطاق 300-3000 SLPM ، تتم ترقية المؤشرات التالية:
الدقة العادية للتدفق الشامل: ± 1٪ من النطاق الكامل (القيمة القصوى)
دقة التدفق الشامل: ± 1٪ من النطاق الكامل (القيمة القصوى)
التكرار: ± (0.1٪ من القراءة + 0.02٪ من المقياس الكامل)
الانجراف الشامل للتدفق الصفري: ± 0.2٪ من النطاق الكامل
الانجراف الشامل للتدفق: ± 0.3٪ من النطاق الكامل
أداء
متطلبات متوسطة: غاز تآكل ونظيف وجاف
نوع الوسيط: أكثر من 80 نوعًا من الغازات ، يرجى الرجوع إلى الخلف
المدى من: 300 - 3000 SLPM (يرجى الاستفسار عن التفاصيل)
نطاق القياس والتحكم 2 ~ 100٪
وضع العرض: عرض التدفق الشامل
الدقة: ± 1٪ من الحجم الكامل
التكرار: ± 0.2٪ من الحجم الكامل
انجراف صفري وانجراف كامل النطاق 0.05٪ مقياس كامل / ℃ / Atm
وقت الاستجابة: أفضل من 3 ثوانٍ
وقت التسخين: <15 دقيقة
شروط المعايرة: 0 ℃ & 101325Pa (شروط قياسية أخرى اختيارية)
درجة حرارة التشغيل: من 5 إلى 55 درجة مئوية (خيار درجة حرارة عالية اختياري إلى -20 إلى 80 درجة مئوية)
رطوبة التشغيل: 0 ~ 95٪ ، بدون تكاثف
أقصى ضغط عمل: 3 ميجا باسكال
ضغط التشغيل الأدنى: في حالة عدم الحاجة إلى معايرة فراغ خاصة ، يوصى باستخدام الضغط المطلق فوق 400 كيلو باسكال ؛يوصى بمعايرة ضغوط الفراغ الأخرى بشكل خاص فقدان الضغط على نطاق واسع: راجع جدول فقدان الضغط المفصل الموجود في الخلف إشارة الإدخال / الإخراج الرقمية: بروتوكول RS485RS232MODBUS إشارة الإدخال / الإخراج التناظرية: 0-5 VDC ، 4-20 مللي أمبير إشارة تناظرية
الدقة: أضف ± 0.1٪ خطأ المقياس الكامل للخطأ الأساسي
امدادات التيار الكهربائي: 12-30 VDC (15-30 VDC لمخرج 4-20 مللي أمبير)
تيار الإمداد: 250 مللي أمبير ، 1 أ ، 2 أ (راجع التفاصيل)
الواجهة الكهربائية: DB9
معدل التسرب (تسرب خارجي): يمكن أن يكون معدل التسرب منخفضًا مثل 1 x 10-9Atm cc / s He
المواد: SS316 الفولاذ المقاوم للصدأ عملية التوصيل: معيار G1 / 2 أنثى الخيط
طريقة التثبيت: لا حاجة للموقع
فئة الحماية: IP40
الحجم / فقدان الضغط
| جهاز تحكم في التدفق الشامل على نطاق واسع | فقدان الضغط الكامل (psid) العادم في الغلاف الجوي | البعد المادي | واجهة التوصيل 2 |
| 2 متر مكعب - 50 متر مكعب | 1.0 | 118 مم ارتفاع × 79 مم عرض × 29 مم د |
G1 / 4 خيط (F) اختياري: 3 مم 6 مم 8 مم 10 مم 1/8 بوصة 1/4 "3/8" ½ " الأكمام بطاقة Swagelok القياسية |
| 100 متر مكعب - 500 متر مكعب | 1.0 | 118 مم ارتفاع × 79 مم عرض × 29 مم د | |
| 1 لفة في الدقيقة | 1.5 | 118 مم ارتفاع × 79 مم عرض × 29 مم د | |
| 2 لفة في الدقيقة | 3.0 | 118 مم ارتفاع × 79 مم عرض × 29 مم د | |
| 5 سرعات في الدقيقة | 2.0 | 118 مم ارتفاع × 79 مم عرض × 29 مم د | |
| 10 سرعات في الدقيقة | 5.5 | 118 مم ارتفاع × 79 مم عرض × 29 مم د | |
| 30 لفة في الدقيقة | 20.0 | 118 مم ارتفاع × 79 مم عرض × 29 مم د | |
| 50 لفة في الدقيقة | 2.0 | 130 مم ارتفاع × 115 مم عرض × 35 مم د |
3/8 "خيط GThread (F) اختياري: 3/8 "1/2" 3/4 "1" جراب بطاقات Swagelok القياسية |
| 100 لفة في الدقيقة | 3.2 | 130 مم ارتفاع × 115 مم عرض × 35 مم د | |
| 250 لفة في الدقيقة | 2.4 | 130 مم ارتفاع × 115 مم عرض × 35 مم د | |
| 300 لفة في الدقيقة | 6.5 | 130 مم ارتفاع × 115 مم عرض × 35 مم د | |
| 1000 لفة في الدقيقة | 14.0 |
1/2 '' GThread (F) اختياري: 3/8 "1/2" 3/4 "1" جراب بطاقات Swagelok القياسية |
|
| 1500 لفة في الدقيقة | 17.0 | ||
| 2000 لفة في الدقيقة | 28.6 | ||
| 3000 لفة في الدقيقة | 28.6 | ||
|
1 ، آخر انخفاض الضغط سلسلة تحكم تدفق الكتلة. 2 ، متوافق مع Beswick و Swagelok و Parker وختم السطح وتجهيزات التوصيل السريع ومحولات الطويق ، ومتوافق أيضًا مع تركيبات VCR و SAE وفقًا لمتطلبات المستخدم. 3 ، ختم سطح Buna-N إلى 1/8 `` NPT الخيط الداخلي. |
|||
