تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس مستوى السائل | نطاق القياس: | 50 ~ 5000 ملم |
|---|---|---|---|
| دقة القياس: | ± 1٪ FS | عرض الحالة: | LCD (اختياري) |
| عملية اتصال: | شفة ، قوس (اختياري) | كثافة متوسطة: | ≤0.8Pa.s; ≤0.8 باسكال ؛ 3Pa.s 3 باسكال |
| درجة مقاومة للانفجار: | Exia II CT6 | ضغط العملية: | -0.1 ~ 2.0 ميجا باسكال |

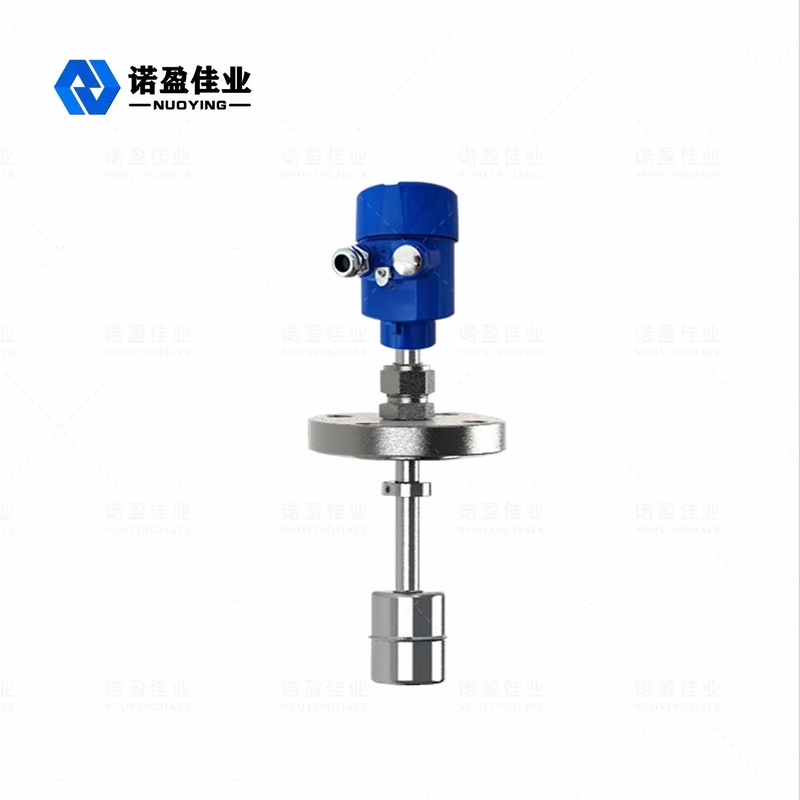

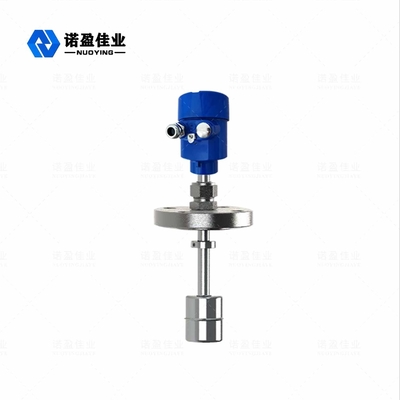

قياس السائل NYCFQ-UL مقياس مستوى التعويم المغناطيسي المتصل بشفة
NYCFQ-UL مبدأ العمل لمقياس مستوى الطفو المغناطيسي
عندما يعمل المستشعر ، سيثير جزء الدائرة تيار نبضي على سلك الدليل الموجي وسيولد التيار المنتشر على طول سلك الدليل الموجي مجالًا كهرومغناطيسيًا نبضيًا حول سلك الدليل الموجي. تحريك قضيب القياس لأعلى ولأسفل بمفرده مع تغيير مستوى السائل.يوجد داخل العوامة مجموعة من الحلقات المغناطيسية الدائمة عندما يلتقي المجال المغناطيسي للتيار النبضي مع مجال الحلقة المغناطيسية الناتج عن العوامة ، يتغير المجال المغناطيسي حول العوامة بحيث يولد سلك توجيه الموجة المصنوع من مادة قابضة مغناطيسية نبضًا التوائيًا عند موضع العوامة .التي يتم نقلها مرة أخرى على طول السلك بسرعة ثابتة ويكتشفها الكاشف.من خلال قياس فرق الوقت بين تيار النبض وموجة الالتواء ، يمكن تحديد موضع العوامة أي موضع مستوى السائل بدقة.
المعلمات الفنية لمقياس مستوى الطفو المغناطيسي NYCFQ-UL
| تطبيق نموذجي | قياس مستوى السائل |
| نطاق القياس | 50 ~ 5000 ملم |
| دقة القياس | ± 1٪ FS |
| مزود الطاقة | 24VDC (15-35 فولت) |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال |
| كثافة متوسطة | 500 ~ 2000 كجم / متر مكعب |
| كثافة متوسطة | ≤0.8 باسكال ؛3 باسكال |
| عملية اتصال | شفة ، قوس (اختياري) |
| عرض الحالة | LCD (اختياري) |
| مستوى الحماية | IP65 |
| درجة مقاومة للانفجار | Exia II CT6 |
NYCFQ-UL ميزة تصميم مقياس مستوى الطفو المغناطيسي
1. هيكل بسيط ، قوي وموثوق ، عملية مستقرة.
2. تشير الشاشة إلى مستوى السائل باللون الأحمر ، وهو أمر بديهي ولافت للنظر وسهل القراءة.
3. يمكن اختيار أشكال التثبيت المختلفة وأشكال الاتصال.
4. نطاق قياس كبير ، لا توجد منطقة عمياء في عملية القياس بأكملها.
5. القياس المستمر للسوائل المختلفة بالإضافة إلى درجات الحرارة العالية والضغط العالي والمستويات المتوسطة القابلة للتآكل والقابلة للاشتعال والانفجار.
