تفاصيل المنتج:
|
| تطبيق نموذجي: | بئر عميق ، نطاق واسع | مادة الهوائي: | الكابلات المرنة 304 "اختياري" |
|---|---|---|---|
| مزود الطاقة: | 24 VD ج | درجة حرارة متوسطة: | -40 ~ + 150 درجة |
| ضغط العملية: | -0.1 ~ 1.6 ميجا باسكال | ربط الإجراء: | 3/4 B S P T ، شفة (اختياري) |
| مستويات الحماية: | أنا ص 67 | خرج الإشارة: | 4 ... 20mA / RS485 |
| تسليط الضوء: | مستشعر مستوى دخول الترددات اللاسلكية IP67,الكابلات المرنة 304 مرسل مستوى التردد اللاسلكي |
||

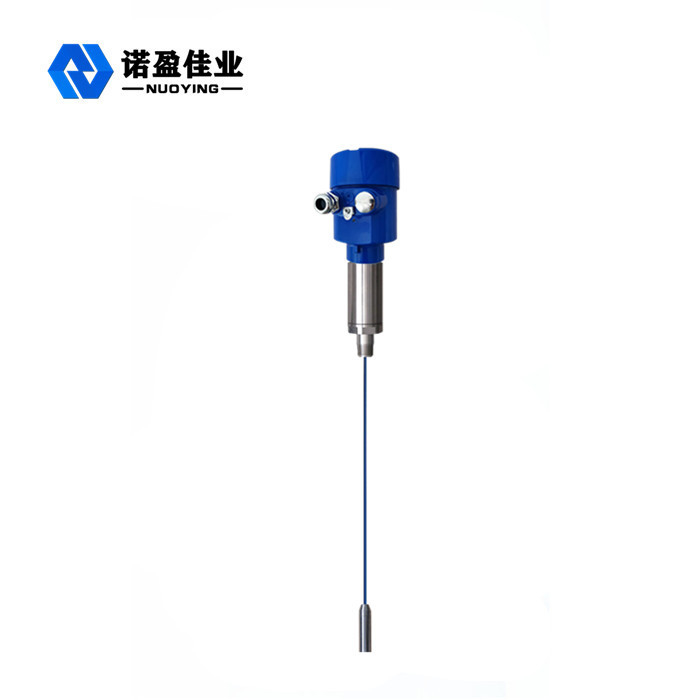

NYSP-M20 جهاز إرسال مستوى قبول الترددات اللاسلكية عالي الموثوقية بدون قياس المنطقة الميتة
مبدأ العمل لجهاز الإرسال NYSP-M20 عالي الموثوقية بمستوى قبول الترددات اللاسلكية مع عدم وجود قياس للمنطقة الميتة
تقنية قياس موصلية التردد الراديوي هي تقنية قياس ذات مزايا فريدة.على الرغم من تشابهها مع مفهوم تقنية قياس السعة العامة ، إلا أن تقنية التوصيل اللاسلكي تضيف دائرة درع القيادة ودائرة المروحية إلى الوحدة الإلكترونية ، مما يتيح قياسًا منفصلاً للمقاومة والسعة.بحساب قوانين الفيزياء ، فإن المعاوقة والتسامح لأي قلادة متساوية ، لذلك يمكن قياس تأثيرات القلادة وإزالتها من الناتج الإجمالي عن طريق انزياح الطور للدائرة المتذبذبة.
يتم تثبيت مسبار مقياس مستوى دخول التردد اللاسلكي في خزان التخزين ، ويتم الحصول على تغيير إشارة التردد اللاسلكي الناجم عن تغيير المستوى من خلال المسبار.يمكن لنهاية درع القيادة للمسبار أن تمنع تيار التردد اللاسلكي من المرور عبر المادة المعلقة لتشكيل حلقة ، وبالتالي ضمان دقة قياس الأداة.
ميزات التصميممنNYSP-M20 جهاز إرسال مستوى قبول الترددات اللاسلكية عالي الموثوقية بدون قياس المنطقة الميتة
◎ مضاد للتعليق: يعمل تصميم دائرة درع القيادة الفريد على تحسين القدرة المضادة للتعليق
نطاق امدادات الطاقة: نطاق عمل امدادات الطاقة: 13 ~ 35vdc
◎ درجة حرارة عملية المسبار: - 100 ~ 800 ℃
◎ لا يوجد قياس للمنطقة الميتة ، يمكن تطبيقه على مجموعة كبيرة من مناسبات قياس مستوى المواد التي تزيد عن عشرة سنتيمترات أو حتى عدة سنتيمترات
يمكن أن يصل أقصى مدى للقياس إلى مئات الأمتار ، بل وحتى مئات الأمتار
◎ يعد قياس واجهة المواد اللزجة ميزة كبيرة لهذه الأداة
◎ خرج مستقر وموثوق ، مقاوم للرماد المتطاير ، والمواد المتساقطة ، وبخار الماء ، والتبلور والشمع
◎ لا توجد حركة ، ولا توجد أجزاء سهلة الارتداء ، ولا توجد تنظيف وصيانة وتصحيح منتظم
المعايير الفنيةNYSP-M20 جهاز إرسال مستوى قبول الترددات اللاسلكية عالي الموثوقية بدون قياس المنطقة الميتة
| تطبيق نموذجي | سائل (تآكل ، موصلية ، ثابت عازل منخفض ، تقليب ، واجهة ، تجفيف كهربائي ، لزوجة ، بئر عميق ، نطاق واسع للغاية ومناسبات أخرى) |
| الغبار (الموصلية ، مسحوق العزل ، إلخ.) | |
| صلب (موصلية ، عازلة ، مادة صلبة عازلة لدرجة الحرارة العالية للغاية ، إلخ.) | |
|
موديل المنتج
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
شكل الهوائي
|
كابل ناعم ، كابل لين معزول ، كابل لين غير معزول ، قضيب صلب ، قضيب صلب معزول ، قضيب صلب معزول في كلا الطرفين ، قضيب صلب أسطواني |
| مادة الهوائي | PTFE، 304316 |
| نطاق القياس | 3 م ، 20 م (بئر عميق يمكن أن يقيس مئات الأمتار ويمكن تخصيصه) |
| الطول الموجي | 635-650 ملم |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC |
|
خرج إشارة |
4 ... 20mA / HART / RS485 / Modbus…. |
| درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -100 ~ + 200 درجة مئوية ، -40 ~ + 260 درجة مئوية ، -50 ~ + 500 درجة مئوية |
| ضغط العملية |
-0.1 ~ 1.6 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال ، -0.1 ~ 6.3 ميجا باسكال |
| عملية اتصال | سن اللولب ، شفة (اختيار) |
| الواجهة الكهربائية | M20 * 1.5 ، ½ ″ NPT |
| مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
