تفاصيل المنتج:
|
| تطبيق نموذجي: | السائل مع ارتفاع درجة الحرارة والضغط | موديل المنتج: | NYRD705 |
|---|---|---|---|
| أخذ العينات بالصدى: | 55 مرة / ثانية | درجة حرارة العملية: | -40 ~ + 500 درجة مئوية |
| الواجهة الكهربائية: | م 20 × 1.5 ، ½ "معاهدة حظر الانتشار النووي | ضغط العملية: | （-0.1 ~ 4.0） ميجا باسكال |
| درجة مقاومة للانفجار: | ExiaIICT6Ga (انظر الشهادات) | شكل الهوائي: | كابل واحد ، قضيب واحد (اختياري) |
| تسليط الضوء: | جهاز إرسال مستوى الرادار الذكي بكابل واحد,مقياس مستوى الرادار السائل الموجّه الموجّه |
||

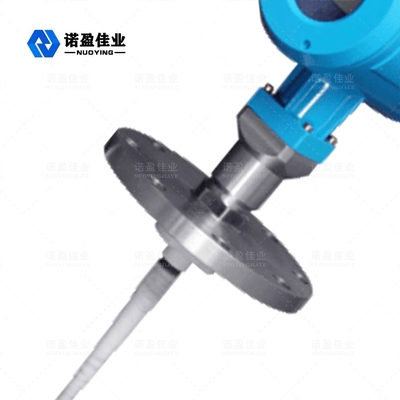

جهاز إرسال مستوى الرادار الموجه الذكي لسائل درجة حرارة عالية
مبدأ العمل جهاز إرسال مستوى الرادار الموجه الذكي لسائل درجة حرارة عالية
عندما ينقل مقياس مستوى الرادار الموجَّه النبضات الكهرومغناطيسية ، عندما يمر عبر الجزء العلوي من كابل الموجة الموجَّهة ، فإنه سيولد صدى خاطئًا لأنه قريب من نهاية الإرسال ، ويمكن القضاء على التداخل عن طريق تصفية الصدى الخاطئ.عندما تنتشر النبضة الكهرومغناطيسية أسفل الدليل الموجي ، عندما تصل الإشارة إلى سطح الوسيط المقاس ، سينعكس جزء من الصدى ، وسيتم إنشاء تغيير تدريجي على منحنى الصدى.وسيستمر جزء آخر من الإشارة في الانتشار نحو الأسفل حتى يتم إرسال الخسارة باستمرار.يكتشف مقياس مستوى السائل الفارق الزمني بين صدى مستوى السائل وصدى الانبعاث العلوي.وفقًا لهذا الفارق الزمني ، يمكن لمعالج الإشارة الذكي حساب ارتفاع مستوى السائل.
ميزات تصميمجهاز إرسال مستوى الرادار الموجه الذكي لسائل درجة حرارة عالية
◎ يحاول مقياس مستوى جسم الرادار الموجي الموجه استخدام تقنية معالجة الميكروويف المتقدمة وتقنية معالجة Echo Discovery Echo الفريدة ، وقياس الاتصال ، والقياس عالي الدقة ، والقياس الأكثر دقة.إلى جانب ذلك ، فإن الرادار الموجي الموجه لا يتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ مقياس مستوى كائن الرادار الموجّه من سلسلة 70-X مناسب لظروف العمل والتطبيقات المعقدة المتنوعة نظرًا لأنماط الاتصال متعددة العمليات وأنواع وحدات الكشف.على سبيل المثال: متوسط ثابت عازل بدرجة حرارة عالية وضغط عالي ومنخفض.
◎ يمكن تركيب معتدل العمل النبضي ، طاقة انبعاث منخفضة ، في مجموعة كبيرة ومتنوعة من الحاويات غير المعدنية المسببة للتآكل والفولاذ غير القابل للصدأ الذي لا يسبب أي خشونة لجسم الإنسان والمناطق المحيطة به.
المعلمة التقنية لـجهاز إرسال مستوى الرادار الموجه الذكي لسائل درجة حرارة عالية
| تطبيق نموذجي | سائل (التصاق ، ارتفاع درجة الحرارة والضغط العالي ، ملف تسخين مدمج ، سلم ، لوح عائم) |
| الغبار (الرماد المتطاير ، مسحوق الحجر الجيري) | |
| صلب (جزيئات صغيرة ، حبوب ، حصى ، رمل) | |
| موديل المنتج | NYRD701 |
| شكل الهوائي | نوع الكابل ، نوع القضيب ، نوع الكابل المزدوج ، نوع قضيب مزدوج ، نوع أنبوب توجيه الموجة |
| مادة الهوائي | 304 ، 316 |
| أخذ العينات بالصدى | 55 مرة / ثانية |
| نطاق القياس | 6 م ، 30 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -40 ~ +250 درجة مئوية ، -40 ~ +500 درجة مئوية |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، قوس ، شفة ، مشبك (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| درجة الحماية | IP 65 ، IP 67 ، IP 68 |
| درجة مقاومة للانفجار | ExiaIICT6Ga ، ExdIICT6Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
