تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل ، صلب ، مسحوق | موديل المنتج: | NYRD703 |
|---|---|---|---|
| أخذ العينات بالصدى: | 55 مرة / ثانية | درجة حرارة العملية: | -40 ~ + 150 درجة مئوية |
| الواجهة الكهربائية: | M20 × 1.5 ، ½ "NPT | ضغط العملية: | （-0.1 ~ 4.0） م باسكال |
| درجة مقاومة للانفجار: | EXiaIICT6 Ga | شكل الهوائي: | كابل مزدوج |
| تسليط الضوء: | جهاز إرسال مستوى الرادار الموجّه بالمسحوق,مقياس مستوى الرادار الموجّه السائل,مقياس مستوى الرادار الصلب 30 مترًا |
||

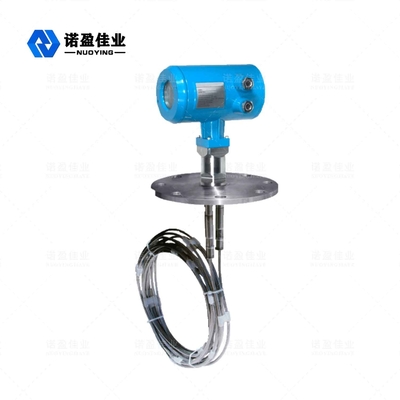

مقياس مستوى الرادار الموجي الموجّه بطول 30 مترًا للمسحوق السائل الصلب
مبدأ العمل لمقياس مستوى الرادار الموجي الموجه بمدى قياس 30 مترًا للمسحوق السائل السائل
يصدر الرادار الموجي الموجه نبضات ميكروويف عالية التردد تنتشر على طول مكون الكشف (كبل فولاذي أو أنبوب فولاذي).يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.يمكن حساب قيمة مستوى المادة الفعلية بوقت النبضة المرسلة والنبضة المستقبلة المسجلة بواسطة مقياس مستوى الرادار.
ميزات تصميممقياس مستوى الرادار الموجي الموجه 30 مترًا للمسحوق السائل الصلب
◎ يحاول مقياس مستوى جسم الرادار الموجي الموجه استخدام تقنية معالجة الميكروويف المتقدمة وتقنية معالجة Echo Discovery Echo الفريدة ، وقياس الاتصال ، والقياس عالي الدقة ، والقياس الأكثر دقة.إلى جانب ذلك ، فإن الرادار الموجي الموجه لا يتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ مقياس مستوى كائن الرادار الموجّه من سلسلة 70-X مناسب لظروف العمل والتطبيقات المعقدة المتنوعة نظرًا لأنماط الاتصال متعددة العمليات وأنواع وحدات الكشف.على سبيل المثال: متوسط ثابت عازل بدرجة حرارة عالية وضغط عالي ومنخفض.
◎ يمكن تركيب معتدل العمل النبضي ، طاقة انبعاث منخفضة ، في مجموعة كبيرة ومتنوعة من الحاويات غير المعدنية المسببة للتآكل والفولاذ غير القابل للصدأ الذي لا يسبب أي خشونة لجسم الإنسان والمناطق المحيطة به.
المعلمة التقنية لـمقياس مستوى الرادار الموجي الموجه 30 مترًا للمسحوق السائل الصلب
| تطبيق نموذجي | سائل (التصاق ، ارتفاع درجة الحرارة والضغط العالي ، ملف تسخين مدمج ، سلم ، لوح عائم) |
| الغبار (الرماد المتطاير ، مسحوق الحجر الجيري) | |
| صلب (جزيئات صغيرة ، حبوب ، حصى ، رمل) | |
| موديل المنتج | NYRD701 |
| شكل الهوائي | نوع الكابل ، نوع القضيب ، نوع الكابل المزدوج ، نوع قضيب مزدوج ، نوع أنبوب توجيه الموجة |
| مادة الهوائي | 304 ، 316 |
| أخذ العينات بالصدى | 55 مرة / ثانية |
| نطاق القياس | 6 م ، 30 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -40 ~ +250 درجة مئوية ، -40 ~ +500 درجة مئوية |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، قوس ، شفة ، مشبك (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| درجة الحماية | IP 65 ، IP 67 ، IP 68 |
| درجة مقاومة للانفجار | ExiaIICT6Ga ، ExdIICT6Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
