تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل ثابت عازل منخفض | مادة الهوائي: | برميل صلب قضيب |
|---|---|---|---|
| مزود الطاقة: | 24 فولت تيار مستمر | درجة حرارة متوسطة: | -40 ~ + 200 درجة |
| ضغط العملية: | -0.1 ~ 8.0 ميجا باسكال | ربط الإجراء: | الخيط ، شفة (اختياري) |
| مستويات الحماية: | IP6 7 | تصنيف مقاوم للانفجار: | ExiaIICT6 (اختياري) |
| تسليط الضوء: | جهاز إرسال مستوى RF ذو قضيب صلب برميل,جهاز إرسال سائل RF ثابت عازل منخفض |
||

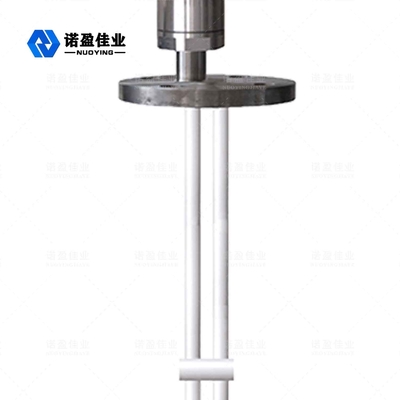

NYSP-M21 مرسل مستوى القبول RF لسائل ثابت عازل منخفض
مبدأ العمل لجهاز إرسال مستوى القبول NYSP-M21 RF لسائل ثابت عازل منخفض
يتكون مقياس مستوى دخول التردد الراديوي بشكل أساسي من جزء كشف وجزء إرسال.يشتمل جزء الكشف على مسبار ، وغطاء واقي ، وما إلى ذلك ؛، مضخم محرك التعديل ، وصلة تخميد المرشح ، حد الجهد ودائرة تحويل الجهد والتيار ، إلخ. وفقًا لمبدأ الجسر ، السعة المتزايدة بسبب ارتفاع مستوى السائل تجعل الجسر غير متوازن.في الوقت نفسه ، يتم ترشيح وتضخيم جهد الخرج لمزيل التشكيل ، والذي يتناسب مع عدم توازن الجسر ، وتثبيط الخرج ، وتحويله إلى جهد / تيار.4-20mA إشارة حالية تتناسب مع المستوى.سواء كان مقياس مستوى سعة تردد الراديو أو مقياس مستوى دخول تردد الراديو ، يمكنه قياس مستوى الوسيط بدقة ، ولكن بالمقارنة مع مقياس مستوى سعة تردد الراديو العادي ، فإن مقياس مستوى إدخال التردد اللاسلكي أكثر ملاءمة لقياس مستوى المواد ، لأنه يمكن أن يتم التعامل مع تأثير المواد المعلقة على قياس مستوى المواد بشكل جيد.
ميزات التصميممن جهاز إرسال مستوى قبول التردد اللاسلكي NYSP-M21 لسائل ثابت عازل منخفض
◎ مضاد للتعليق: يعمل تصميم دائرة درع القيادة الفريد على تحسين القدرة المضادة للتعليق
نطاق امدادات الطاقة: نطاق عمل امدادات الطاقة: 13 ~ 35vdc
◎ درجة حرارة عملية المسبار: - 100 ~ 800 ℃
◎ لا يوجد قياس للمنطقة الميتة ، يمكن تطبيقه على مجموعة كبيرة من مناسبات قياس مستوى المواد التي تزيد عن عشرة سنتيمترات أو حتى عدة سنتيمترات
يمكن أن يصل أقصى مدى للقياس إلى مئات الأمتار ، بل وحتى مئات الأمتار
◎ يعد قياس واجهة المواد اللزجة ميزة كبيرة لهذه الأداة
◎ خرج مستقر وموثوق ، مقاوم للرماد المتطاير ، والمواد المتساقطة ، وبخار الماء ، والتبلور والشمع
◎ لا توجد حركة ، ولا توجد أجزاء سهلة الارتداء ، ولا توجد تنظيف وصيانة وتصحيح منتظم
المعايير الفنيةمن جهاز إرسال مستوى قبول التردد اللاسلكي NYSP-M21 لسائل ثابت عازل منخفض
| تطبيق نموذجي | سائل (تآكل ، موصلية ، ثابت عازل منخفض ، تقليب ، واجهة ، تجفيف كهربائي ، لزوجة ، بئر عميق ، نطاق واسع للغاية ومناسبات أخرى) |
| الغبار (الموصلية ، مسحوق العزل ، إلخ.) | |
| صلب (موصلية ، عازلة ، مادة صلبة عازلة لدرجة الحرارة العالية للغاية ، إلخ.) | |
|
موديل المنتج
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
شكل الهوائي
|
كابل ناعم ، كابل ناعم معزول ، كابل لين غير معزول ، قضيب صلب ، قضيب صلب معزول ، قضيب صلب معزول في كلا الطرفين ، قضيب صلب أسطواني |
| مادة الهوائي | PTFE، 304316 |
| نطاق القياس | 3 م ، 20 م (بئر عميق يمكن أن يقيس مئات الأمتار ويمكن تخصيصه) |
| الطول الموجي | 635-650 ملم |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC |
|
خرج إشارة |
4 ... 20mA / HART / RS485 / Modbus…. |
| درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -100 ~ + 200 درجة مئوية ، -40 ~ + 260 درجة مئوية ، -50 ~ + 500 درجة مئوية |
| ضغط العملية |
-0.1 ~ 1.6 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال ، -0.1 ~ 6.3 ميجا باسكال |
| عملية اتصال | سن اللولب ، شفة (اختيار) |
| الواجهة الكهربائية | M20 * 1.5 ، ½ ″ NPT |
| مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
