| اسم العلامة التجارية: | NUOYINGJIAYE |
| رقم الطراز: | NYRD86 |
| الـ MOQ: | 1 جهاز كمبيوتر شخصى |
| السعر: | $638.58 /pcs |
| شروط الدفع: | T/T، D/A، D/P، L/C، ويسترن يونيون |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 / شهريا |

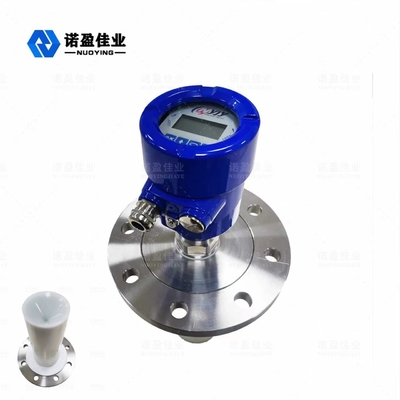

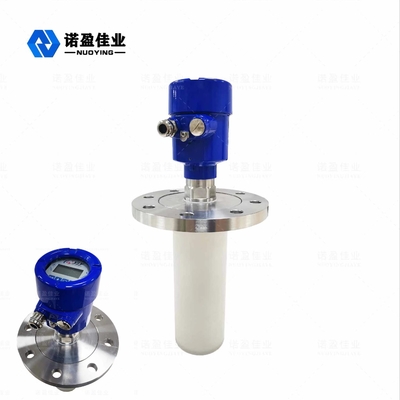

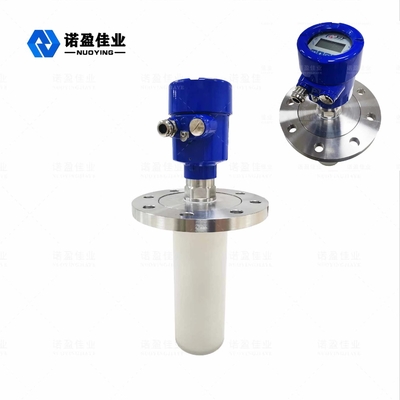

جهاز إرسال مستوى رادار 26G مع تردد عال للقياسات السريعة والدقيقة
مبدأ عمل مقياس مستوى الرادار 26G
الهوائي الأفقي للرادار يصدر نبضة ميكروويف ضيقة يتم نقلها من خلال الهوائي.يتم انعكاس النبض مرة أخرى إلى نظام الهوائي عند الاتصال مع سطح البيئة التي سيتم قياسها، ويتم تحويل الإشارة تلقائيًا إلى إشارة مستوى لنقلها إلى قسم الإلكترونيات (بسبب الانتشار السريع للغاية للنبض ،الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى الهدف والعودة إلى المستقبل عن طريق الانعكاس هو فوري تقريبًا).
المعلمات التقنية لمقياس مستوى الرادار 26G
|
تطبيقات نموذجية |
تآكل قوي، سائل مكثف |
|
نموذج المنتج |
NYRD86 |
|

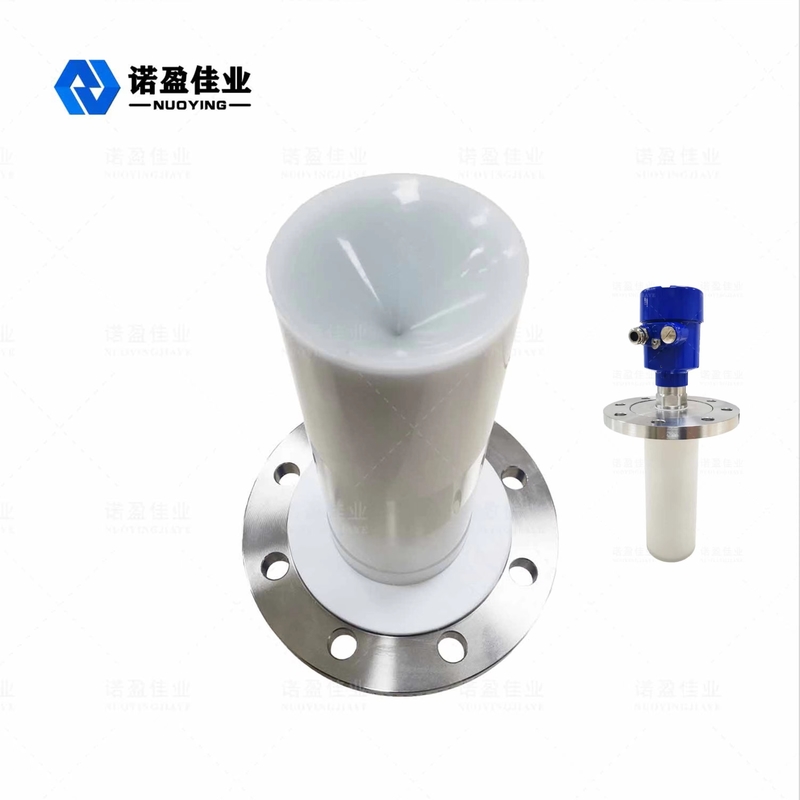

نوع الهوائي |
نوع القرن، نوع السطح الملمع |
| مواد الهوائي | PTFE، 304، PFA |
| نطاق القياس | 10م، 20م، |
| دقة القياس | 0.05% إلى 0.1% F. S |
| إمدادات الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| مخرج الإشارة | 4... 20mA/HART/RS485/Modbus |
| درجة حرارة العملية | - 40 ~ + 1200 °C |
| ضغط العملية | - 0.1~4.0MPa |
| اتصال العملية | الخيط، الفلينج ((اختياري) |
| واجهة كهربائية | M20 × 1.5، 1/2"NPT |
| درجة الحماية | IP65، IP67، IP68 (اختياري) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة لمزيد من التفاصيل) |
ملاحظة: يمكن تصميم المنتجات المخصصة وفقًا لمتطلبات المستخدمين المحددة!
خصائص تصميم مقياس مستوى الرادار 26G
حجم الهوائي الصغير، سهل التثبيت؛ رادار غير اتصال، لا ارتداء، لا تلوث.
خال تقريباً من التآكل والرغوة؛ لا يتأثر بتغير الكثافة المتوسطة ودرجة الحرارة والضغط.
بيئة الغبار الشديدة لها تأثير ضئيل على تشغيل عداد مستويات الترددات العالية.
طول موجة أقصر، انعكاس أفضل للسطوح الصلبة الميل.
زاوية الشعاع صغيرة والطاقة مركزة، والتي لا تعزز فقط قدرة الصدى، ولكن أيضا يساعد على تجنب التداخل.
منطقة القياس العمياء أصغر، وسيتم تحقيق نتائج جيدة لقياس خزان صغير.
نسبة الإشارة إلى الضوضاء العالية، حتى في حالة التقلبات يمكن أن تحصل أيضا على أداء أفضل.
التردد العالي هو الخيار الأفضل لقياس الوسيط الصلب والمعيار الكهربائي المنخفض.
