تفاصيل المنتج:
|
| نطاق القياس: | 0 ~ 40 م | مادة الهوائي: | PTFE 304 |
|---|---|---|---|
| نوع الهوائي: | نوع قضيب | دقة القياس: | 0.05٪ ~ 0.1٪ F. S. |
| تطبيقات نموذجية: | التحريك ، التبلور ، سائل التكثيف | درجة حرارة العملية: | - 40 ~ + 260 درجة مئوية |
| عملية اتصال: | خيط ، قوس ، شفة ، مشبك صحي (اختياري) | درجة الحماية: | IP67 (اختياري) |

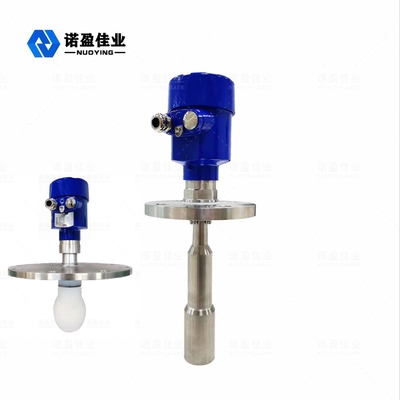

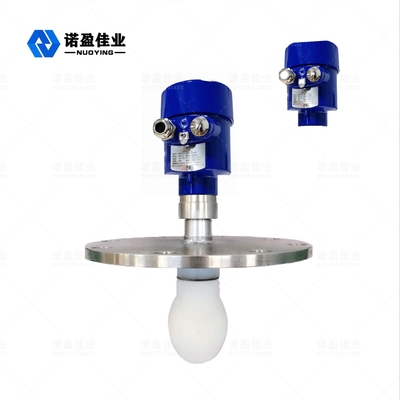

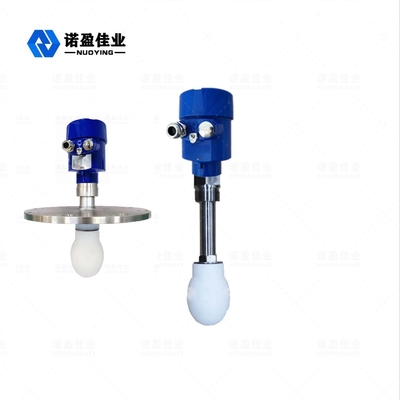

NYRD-SD 26G Droplet Antenna PTFE Aluminium Casting Shell Range 0-40m
مبدأ عمل الرادار 26G NYRD-SD
يصدر الهوائي الأفقي للرادار نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.عندما تلامس الموجة النبضية سطح الوسط قيد الاختبار ، تنعكس الموجة النبضية وتستقبلها مرة أخرى بواسطة نظام الهوائي.يتم إرسال هذه الإشارة إلى قسم الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة أفقية (نظرًا لسرعة الانتشار السريعة للغاية للنبضة ، فإن الوقت اللازم لوصول الموجة الكهرومغناطيسية إلى الهدف والعودة إلى جهاز الاستقبال بعد الانعكاس يكون فوريًا تقريبًا) .
المعلمات الفنية للرادار 26G NYRD-SD
|
تطبيقات نموذجية |
التحريك ، التبلور ، سائل التكثيف |
|
موديل المنتج |
NYRD-SD |
|
نوع الهوائي |
نوع قضيب ، نوع قطرة الماء |
| مادة الهوائي | PTFE ، 304 |
| نطاق القياس | 0 ~ 40 م |
| دقة القياس | 0.05٪ ~ 0.1٪ F. S. |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / Modbus |
| درجة حرارة العملية | - 40 ~ + 1200 درجة مئوية |
| ضغط العملية | - 0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، قوس ، شفة (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ، 1/2 بوصة NPT |
| درجة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| درجة الانفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
ملاحظة: يمكن تصميم المنتجات المخصصة وفقًا للمتطلبات المحددة للمستخدمين!
ميزات تصميم الرادار 26G NYRD-SD
حجم هوائي صغير ، سهل التركيب ؛لا اتصال مع الرادار والتآكل والتلوث.
تقريبا لا تآكل وظهور تقرحات.لا يتأثر بالتغيرات في متوسط الكثافة ودرجة الحرارة والضغط.
بيئة الغبار الثقيل لها تأثير ضئيل على تشغيل مقياس مستوى السائل عالي التردد.
كلما كان الطول الموجي أقصر ، كان الانعكاس على السطح الصلب المائل أفضل.
الزاوية السريعة صغيرة والطاقة مركزة ، الأمر الذي لا يزيد من قدرة الصدى فحسب ، بل يساعد أيضًا في منع التداخل.
منطقة القياس العمياء صغيرة ، ويتم الحصول على نتائج جيدة عند قياس الخزانات الصغيرة.
حتى مع التقلبات ، يمكن أن تحقق نسبة الإشارة إلى الضوضاء العالية أداءً أفضل.
التردد العالي هو الخيار الأفضل لقياس بيئة ثابتة عازلة صلبة ومنخفضة.
