تفاصيل المنتج:
|
| نطاق القياس: | 0 ~ 20 م | تطبيقات نموذجية: | تقليب ، سهل التكثيف ، بخار كبير |
|---|---|---|---|
| مادة الهوائي: | PTFE | موديل المنتج: | NYRD-PB |
| نوع الهوائي: | نوع اللوحة المسطحة | دقة القياس: | 0.05٪ ~ 0.1٪ F. S. |
| مزود الطاقة: | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC | ضغط العملية: | - 0.1 ~ 4.0 ميجا باسكال |

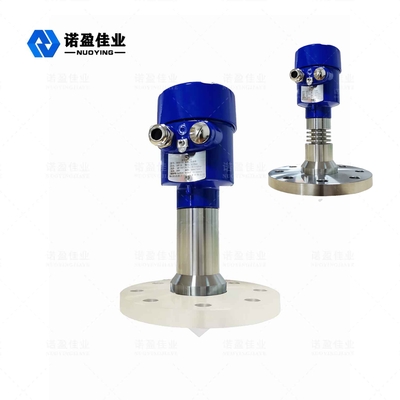

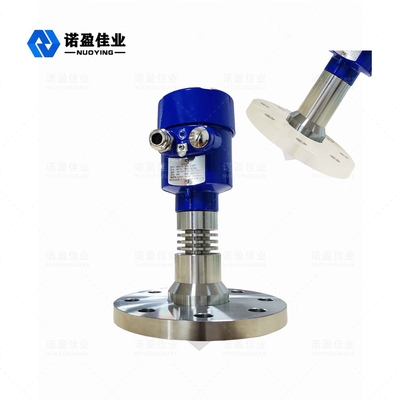

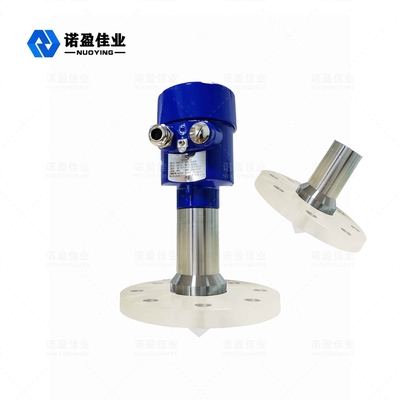

NYRD-PB 26G هوائي مستو PTFE نطاق قياس 0-40 م نوع مسطح
مبدأ عمل الرادار 26G NYRD-PB
يصدر الهوائي الأفقي للرادار نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.عندما تلامس الموجة النبضية سطح الوسط قيد الاختبار ، تنعكس الموجة النبضية وتستقبلها مرة أخرى بواسطة نظام الهوائي.يتم إرسال هذه الإشارة إلى قسم الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة أفقية (نظرًا لسرعة الانتشار السريعة للغاية للنبضة ، فإن الوقت اللازم لوصول الموجة الكهرومغناطيسية إلى الهدف والعودة إلى جهاز الاستقبال بعد الانعكاس يكون فوريًا تقريبًا) .
المعلمات الفنية للرادار 26G NYRD-PB
|
تطبيقات نموذجية |
تقليب ، سهل التكثيف ، بخار كبير |
|
موديل المنتج |
NYRD-PB |
| نوع الهوائي | نوع اللوحة المسطحة |
| مادة الهوائي | PTFE ، 304 |
| نطاق القياس | 0 ~ 20 م |
| دقة القياس | 0.05٪ ~ 0.1٪ F. S. |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / Modbus |
| درجة حرارة العملية | - 40 ~ + 1200 درجة مئوية |
| ضغط العملية | - 0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، شفة (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ، 1/2 بوصة NPT |
| درجة الحماية | IP67 ، IP68 (اختياري) |
| درجة الانفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
ملاحظة: يمكن تصميم المنتجات المخصصة وفقًا للمتطلبات المحددة للمستخدمين!
ميزات تصميم الرادار 26G NYRD-PB
هوائي صغير الحجم لسهولة التركيب ؛لا يوجد اتصال مع الرادار ، لا تآكل وتلوث
عمليا لا تآكل وظهور تقرحات.غير متأثر بالتغيرات في متوسط الكثافة ودرجة الحرارة والضغط
بيئة الغبار الكثيف لها تأثير ضئيل على تشغيل مقياس مستوى HF.
كلما كان الطول الموجي أقصر ، كان الانعكاس أفضل على سطح صلب مائل.
لا تعمل الزاوية السريعة الصغيرة والطاقة المركزة على تحسين القدرة على العودة فحسب ، بل تساعد أيضًا على منع التداخل.
منطقة عمياء قياس صغيرة ، يمكن الحصول على نتائج جيدة عند قياس الخزانات الصغيرة.
حتى مع التقلبات ، يمكن أن تحقق نسبة الإشارة إلى الضوضاء العالية نتائج أفضل.
التردد العالي هو أفضل خيار لقياس المواد الصلبة وبيئة ثابتة عازلة منخفضة.
