| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | نيويورك 86 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $160~$480/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
جهاز إرسال مستوى رادار مصنع 26 GHz لقياس السائل التآكل بدون اتصال مع IP67 و مقاوم للانفجار
NYRD86 26GHz جهاز إرسال مستوى الراداروصف المنتج
جهاز إرسال مستوى الرادار NYRD86 هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس تبلغ 80 مترًا. تم تحسين الهوائي بشكل أكبر ،ويمكن لمعالج صغير سريع أن يقوم بتحليل وتجهيز إشارات أسرع، بحيث يمكن استخدام الجهاز لبعض ظروف القياس المعقدة.
NYRD86 26GHz جهاز إرسال مستوى الرادارمبدأ العمل
الهوائي على مستوى الرادار ينبعث من نبضات ميكروويف ضيقة، والتي تنتقل إلى أسفل من خلال الهوائي. بعد أن تلمس موجة النبض سطح الوسط المقاس،يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرى، ويتم نقل الإشارة إلى جزء الدائرة الإلكترونية ويتم تحويلها تلقائيًا إلى إشارة مستوى (لأن سرعة انتشار النبض سريعة للغاية ،الموجة الكهرومغناطيسية تصل إلى الهدف وتعكس إلى المستقبلالوقت الذي يستغرقه للذهاب إلى الأمام والعودة هو تقريبا فوري).
NYRD86 26GHz خصائص تصميم جهاز إرسال مستوى الرادار
1حجم الهوائي صغير، سهل التثبيت؛ رادار غير اتصال، لا ارتداء، لا تلوث.
2. تقريباً مقاومة للتآكل والرغوة. لا تتأثر بتغيرات الكثافة المتوسطة ودرجة الحرارة والضغط.
3. بيئة الغبار الخطيرة لها تأثير ضئيل على عمل مقياس مستوى التردد العالي.
4طول موجة أقصر، انعكاس أفضل على الأسطح الصلبة الميل.
5زاوية الشعاع صغيرة، والطاقة مركزة، مما يعزز قدرة الصدى ويساعد على تجنب الأشياء التداخل.
6قياس منطقة العمى أصغر، لقياس خزان صغير سوف يحقق نتائج جيدة أيضا.
7النسبة العالية بين الإشارة والضوضاء، حتى في حالة التقلبات يمكن أيضا الحصول على أداء أفضل.
في حالة التقلبات يمكن أيضا الحصول على أداء أفضل.
8التردد العالي، هو الخيار الأفضل لقياس الوسط الصلب والثابت الكهربائي المنخفض.
NYRD86 26GHz جهاز إرسال مستوى الرادار تطبيقات نموذجية
1السوائل المختلفة (تآكل قوي، ثابت كهربائي منخفض، التحريك، البخار، التبلور، التكثيف، السائل، درجة حرارة عالية وضغط مرتفع، الخ)
2جميع أنواع الغبار (غبار قوي، غبار عائم، مسحوق الاسمنت، مسحوق الجير، الرماد الطائر، التبلور، الخ)
3المواد الصلبة المختلفة (الحبوب والحصى والحديد والفحم الخ)
NYRD86 26GHz جهاز إرسال مستوى الرادارالمعلمات التقنية
| تطبيق نموذجي | سائل قوي يآكل |
| تردد الإرسال | 26 غيغاهرتز |
| نموذج المنتجات | NYRD86 |
| نوع الهوائي | نوع العصا |
| مواد الهوائيات | PTFE |
| نطاق القياس | 20 متر |
| دقة القياس | ± 5 ملم |
| إمدادات الطاقة | 24VDC |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| درجة حرارة العملية | -40~130 درجة مئوية |
| ضغط العملية | -0.1~1.0MPa |
| اتصال الإجراءات | الشريط |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجارات | إكسيا II CT6 Ga، Exd II CT6 Gb |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

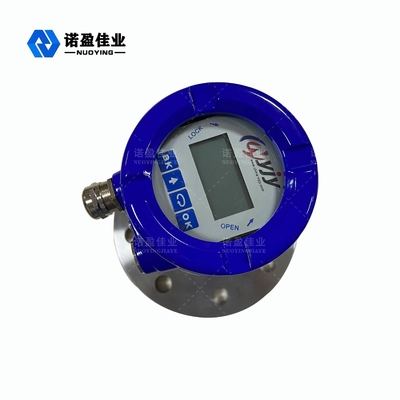

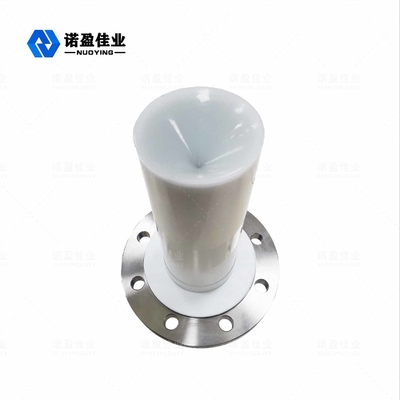

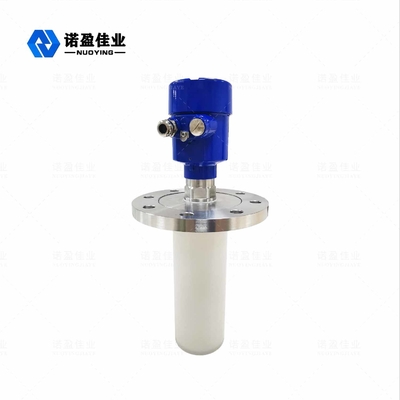

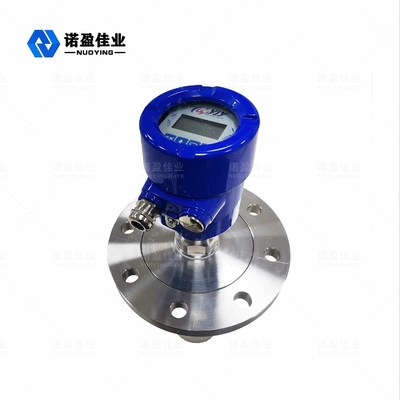

NYRD86 26GHz جهاز إرسال مستوى الرادار الصور
