| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD808 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $238~$700/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
الصين NYRD808 0-70m 26G مستوى الرادار عالي التردد متر مستوى الرادار 4-20mA جهاز إرسال مع تقارير SIL و IP67
NYRD808 جهاز إرسال مستوى رادار 26GHzوصف المنتج
جهاز إرسال مستوى الرادار NYRD809 هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس تبلغ 70 مترًا. تم تحسين الهوائي بشكل أكبر ،ويمكن لمعالج صغير سريع أن يقوم بتحليل وتجهيز إشارات أسرع، بحيث يمكن استخدام الجهاز لبعض ظروف القياس المعقدة.
NYRD808جهاز إرسال مستوى رادار 26GHzمبدأ العمل
الهوائي على مستوى الرادار ينبعث من نبضات ميكروويف ضيقة، والتي تنتقل إلى أسفل من خلال الهوائي. بعد أن تلمس موجة النبض سطح الوسط المقاس،يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرى، ويتم إرسال الإشارة إلى جزء الدوائر الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى.
NYRD808 خصائص تصميم جهاز إرسال مستوى الرادار 26GHz
1حجم الهوائي صغير وسهل التثبيت رادار بدون اتصال لا يرتدي ولا يلوث
2بالكاد يتأثر بالتآكل والرغوة. لا يتأثر بتغيرات الكثافة المتوسطة ودرجة الحرارة والضغط.
3.البيئة الغبارية الشديدة لها تأثير ضئيل على تشغيل مقياس مستوى التردد العالي.
4أطول موجة أقصر، انعكاس أفضل للسطوح الصلبة الميل.
5زاوية شعاع صغيرة و طاقة مركزة
6مساحة القياس العمياء أصغر، ويمكن تحقيق نتائج جيدة لقياس خزان صغير.
7نسبة إشارة عالية إلى الضوضاء لتحسين الأداء حتى في ظل الظروف المتقلبة.
8التردد العالي، أفضل خيار لقياس الوسائط الصلبة والمتغيرة الكهربائية المنخفضة.
NYRD808 جهاز إرسال مستوى رادار 26GHz مجالات التطبيق
1حقل النفط: منفصلات ثلاثية المراحل، خزانات التسوية، خزانات مياه الصرف الصحي، خزانات الطين الحفر، الخ.
2المواد الكيميائية: صوامع المواد الخام، خزانات الأمونيا، خزانات تخزين الأسفلت، الخ
3المعادن: صوامع المواد الخام، صوامع المواد المساعدة، الخ.
4المواد الغذائية: خزان تخزين السكر الخام، الخ
5الصيدلة: خزانات تخزين الصيدلة الصينية، منفصلات، خزانات التخمير، الخ.
6الورق: مخزن المواد الخام، برج تخزين، طبل التجفيف، مخزن المواد الكيميائية، الخ
7غيرها: محاجر، مناجم الفحم، حماية البيئة وغيرها من الصناعات.
NYRD808 جهاز إرسال مستوى رادار 26GHzالمعلمات التقنية
| نموذج المنتج | NYRD808 |
| تطبيق نموذجي | المواد الصلبة والجسيمات والغبار القوي |
| مواد الهوائيات | PTFE، 304، 316، PP، PFA |
| نوع الهوائي | هوائي القرن |
| نطاق القياس | 70 متر |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (2 سلك ، 4 سلك) ، 220VAC |
| درجة حرارة متوسطة | -40 ~ + 120 درجة مئوية |
| اتصال العملية | الخيوط والشظايا (اختياري) |
| ضغط العملية | -0.1~4.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | إكسيا II CT6 |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

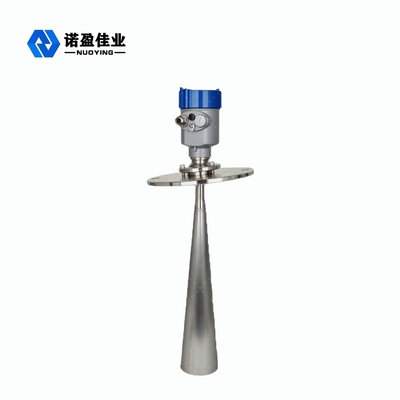

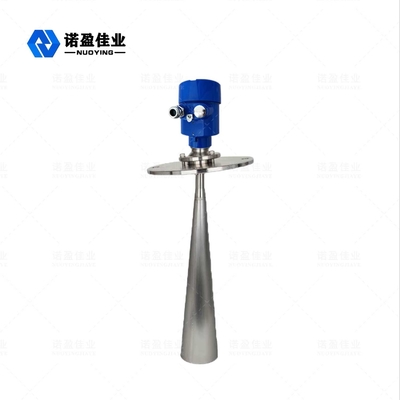

NYRD808 26GHz جهاز إرسال مستوى الرادار الصور
