| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD806 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $158~$850/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
26G RS485 الرادار الرقمي الذكي لمسافة طويلة مستوى المقياس IP67 جهاز إرسال مستوى لاسلكي مقاوم لدرجات الحرارة العالية
وصف المنتج للجهاز الإرسالي على مستوى رادار 26GHz
جهاز إرسال مستوى الرادار NYRD806 هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس تبلغ 30 مترًا. تم تحسين الهوائي بشكل أكبر ،ويمكن لمعالج صغير سريع أن يقوم بتحليل وتجهيز إشارات أسرع، بحيث يمكن استخدام الجهاز لبعض ظروف القياس المعقدة.
مبدأ عمل جهاز إرسال مستوى رادار 26GHz
جهاز رادار يُصدر نبضة ميكروويف ضيقة يتم إرسالها إلى أسفل من خلال الهوائي. بعد أن تلمس موجة النبض سطح الوسط المقاس،يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرىيتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (لأن النبضات تتحرك بسرعة كبيرة ،الوقت الذي يستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والركض مرة أخرى إلى جهاز الاستقبال هو فوري تقريبا).
نقطة القياس: سطح أسفل الخيط أو سطح الختم للشريط.
ملاحظة: عند استخدام جهاز إرسال مستوى الرادار، تأكد من أنأعلى مستوى لا يدخل منطقة القياس العمياء (منطقة D في الشكل).
خصائص تصميم جهاز إرسال مستوى الرادار 26GHz
حجم الهوائي صغير ، سهل التثبيت ؛ رادار غير اتصال ، لا ارتداء ، لا تلوث
بالكاد يتأثر بالتآكل والرغوة. لا يتأثر بتغيرات الكثافة المتوسطة ودرجة الحرارة والضغط
بيئة الغبار الشديدة لها تأثير ضئيل على تشغيل عداد مستويات التردد العالي
طول موجة أقصر، انعكاس أفضل للسطوح الصلبة الميمنة
المعايير التقنية للمرسّلات على مستوى رادار 26 جيجاهرتز
| نموذج المنتج | NYRD806 |
| تطبيق نموذجي |
مقاومة للحرارة، مقاومة للضغط، سائل يآكل قليلاً |
| مواد الهوائيات | 316L (اختياري) |
| نوع الهوائي | هوائي القرن |
| نطاق القياس | 30 متر |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (2 سلك ، 4 سلك) |
| درجة حرارة متوسطة | -40 ~ 250 درجة مئوية |
| اتصال العملية | العصا، الفلنجة (اختياري) |
| ضغط العملية | -0.1~4.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | إكسيا II CT6 |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

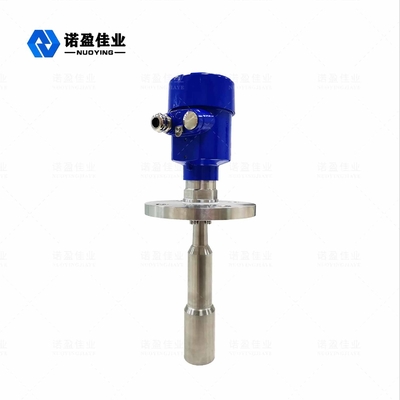

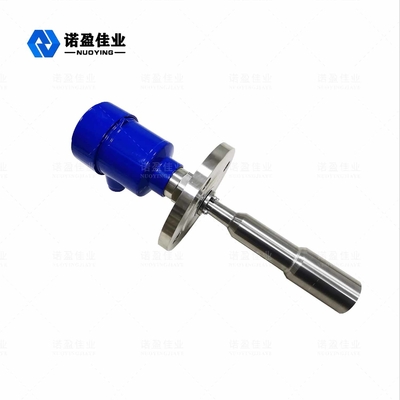

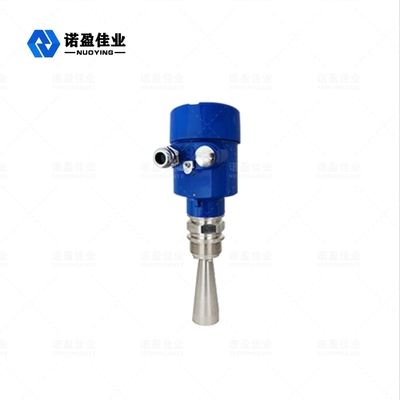

NYRD806 26GHz جهاز إرسال مستوى الرادار الصور
